Asus M2N68-VM: 2. A CPU beszerelése

26

ASUS M2N68-VM

Magyar

3.  Helyezze a CPU-t a foglalatra úgy, hogy az CPU-n lévő aranyszínű háromszög

egybeessen a foglalat kis háromszöggel jelölt sarkával.

4.  Óvatosan engedje a processzort a foglalatba.

5.   Ha a CPU benne van a foglalatban, hajtsa le a rögzítőkart, és húzza be a foglalat

oldalán lévő tartófül alá.

2.  A CPU beszerelése

A processzor (CPU) beszereléséhez kövesse az alábbi lépéseket:

1.  Keresse meg az alaplapon a 940 tűs CPU-foglalatot.

2.  Legalább 90°-os szögben hajtsa fel a foglalat rögzítőkarját.

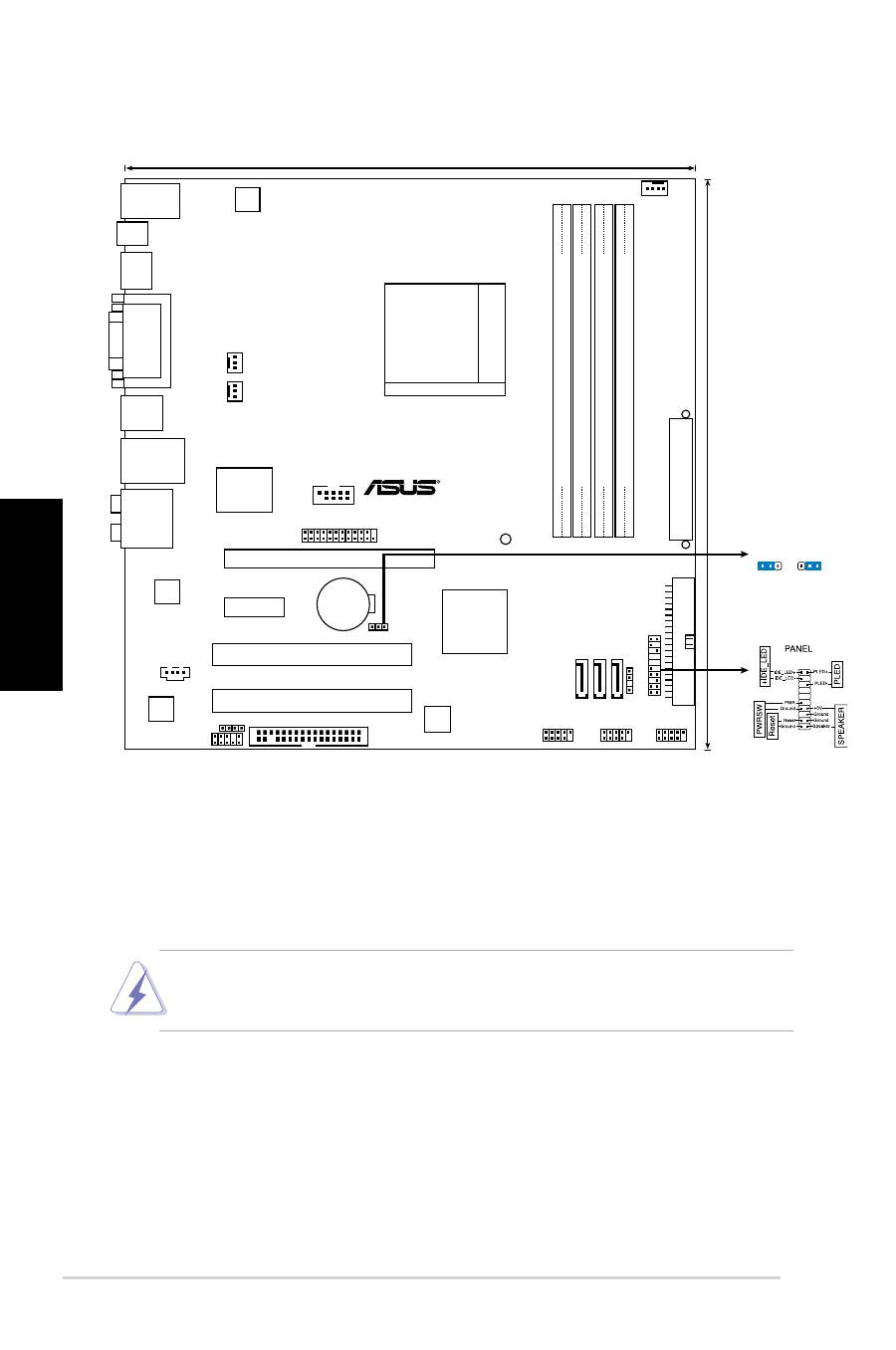

1.  Az alaplap felépítése

A CPU csak egyféleképpen illik a foglalatba; a helyes irányban könnyedén belecsúszik

abba. NE ERŐLTESSE a processzort rossz irányban a foglalatba, mert a processzor

alján lévő tűk elgörbülhetnek és a CPU működésképtelenné válhat!

M2N68-VM

24.5cm (9.6in)

24.5cm (9.6in)

SATA1

SATA3

SATA2

Socket AM2+

CPU_FAN

PWR_FAN

EA

TXPW

R

PRI_ID

E

PA

NE

L

USB910

USB78

USB1112

AAFP

MCP68PVNT

DDR2 DIMM_A1 (64 bit,240-pin module

)

DDR2 DIMM_B1 (64 bit,240-pin module

)

DDR2 DIMM_A2 (64 bit,240-pin module

)

DDR2 DIMM_B2 (64 bit,240-pin module

)

CR2032 3V

Lithium Cell

CMOS Power

PCI2

PCI1

PCIEX16

PCIEX1_1

CD

VIA

VTI1708B

CHASSIS

ATX12V

FLOPPY

Super I/O

CPU_FAN

LPT

8Mb

BIOS

SB_PWR

CLRTC

SPDIF_OUT

PS/2KBMS

T: Mouse

B:Keyboard

VG

A_

DV

I

USB34

LAN1_USB12

AUDIO

HD

M

I

SPDIF_O2

COM1

RTL

8211CL

CLRTC

Normal

Clear RTC

(Default)

1 2

2 3

ESATA

USB56
