Asus M2N68-VM: 1. Distribución de la placa base 2. Instalación de la CPU

11

ASUS M2N68-VM

Español

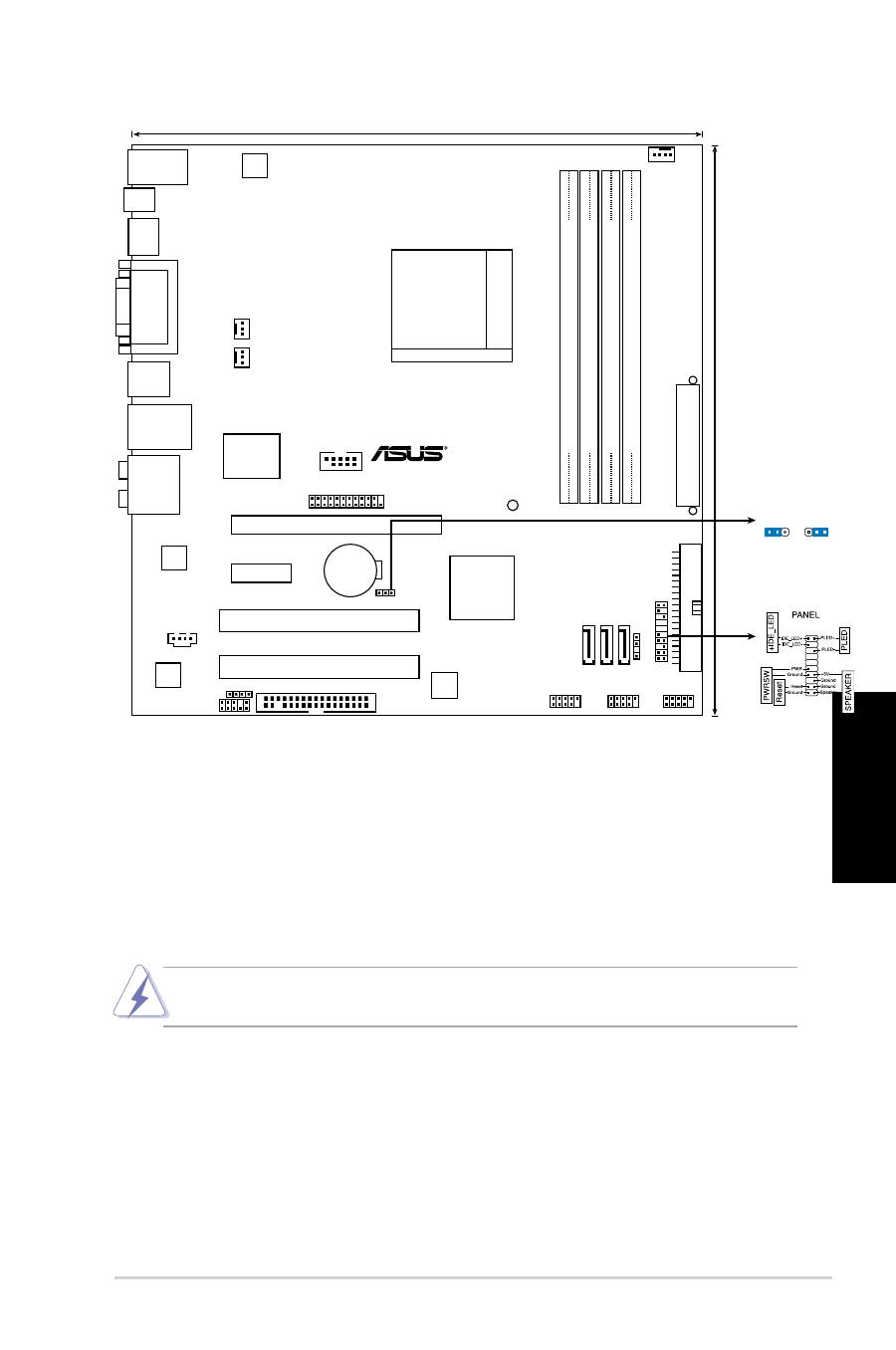

1.  Distribución de la placa base 2.  Instalación de la CPU

Para instalar la CPU siga estas instrucciones.

1.  Localice la ranura AM2 de 940 contactos en la placa base.

2.  Levante la palanca de la ranura hasta un ángulo de 90º.

La CPU encaja solamente en una dirección. NO la fuerce sobre la ranura para evitar

que los contactos se doblen y la CPU quede dañada!

3.  Posicione la CPU sobre el zócalo de modo que la esquina de la CPU con el

triángulo dorado coincida con la esquina con el pequeño triángulo en el zócalo.

4.  Inserte con cuidado la CPU en la ranura hasta que entre en su sitio.

5.   Cuando la CPU se encuentre en su sitio, empuje la palanca de la ranura para fijar

la CPU. La palanca encajará en la ficha lateral para indicar que está cerrada.

M2N68-VM

24.5cm (9.6in)

24.5cm (9.6in)

SATA1

SATA3

SATA2

Socket AM2+

CPU_FAN

PWR_FAN

EA

TXPW

R

PRI_ID

E

PA

NE

L

USB910

USB78

USB1112

AAFP

MCP68PVNT

DDR2 DIMM_A1 (64 bit,240-pin module

)

DDR2 DIMM_B1 (64 bit,240-pin module

)

DDR2 DIMM_A2 (64 bit,240-pin module

)

DDR2 DIMM_B2 (64 bit,240-pin module

)

CR2032 3V

Lithium Cell

CMOS Power

PCI2

PCI1

PCIEX16

PCIEX1_1

CD

VIA

VTI1708B

CHASSIS

ATX12V

FLOPPY

Super I/O

CPU_FAN

LPT

8Mb

BIOS

SB_PWR

CLRTC

SPDIF_OUT

PS/2KBMS

T: Mouse

B:Keyboard

VG

A_

DV

I

USB34

LAN1_USB12

AUDIO

HD

M

I

SPDIF_O2

COM1

RTL

8211CL

CLRTC

Normal

Clear RTC

(Default)

1 2

2 3

ESATA

USB56
