Asus M2N68 PLUS: 1. Rozmieszczenie elementów płyty głównej 2. Instalacja procesora

20

ASUS M2N68 PLUS

Polski

1.  Rozmieszczenie elementów płyty głównej 2.  Instalacja procesora

Aby zainstalować procesor:

1.  Znajdź gniazdo procesora na płycie głównej.

2.  Podnieś dźwignię gniazda do kąta przynajmniej 90°.

3.  Ustaw procesor nad gniazdem tak, aby róg procesora oznaczony

złotym trójkątem odpowiadał narożnikowi gniazda oznaczonemu

małym trójkątem.

4.  Delikatnie włóż CPU do gniazda, aż znajdzie się na odpowiednim miejscu.

5.  Gdy CPU będzie na miejscu, obniż dźwignię aby zabezpieczyć CPU.

Następnie dźwignia zatrzaśnie się.

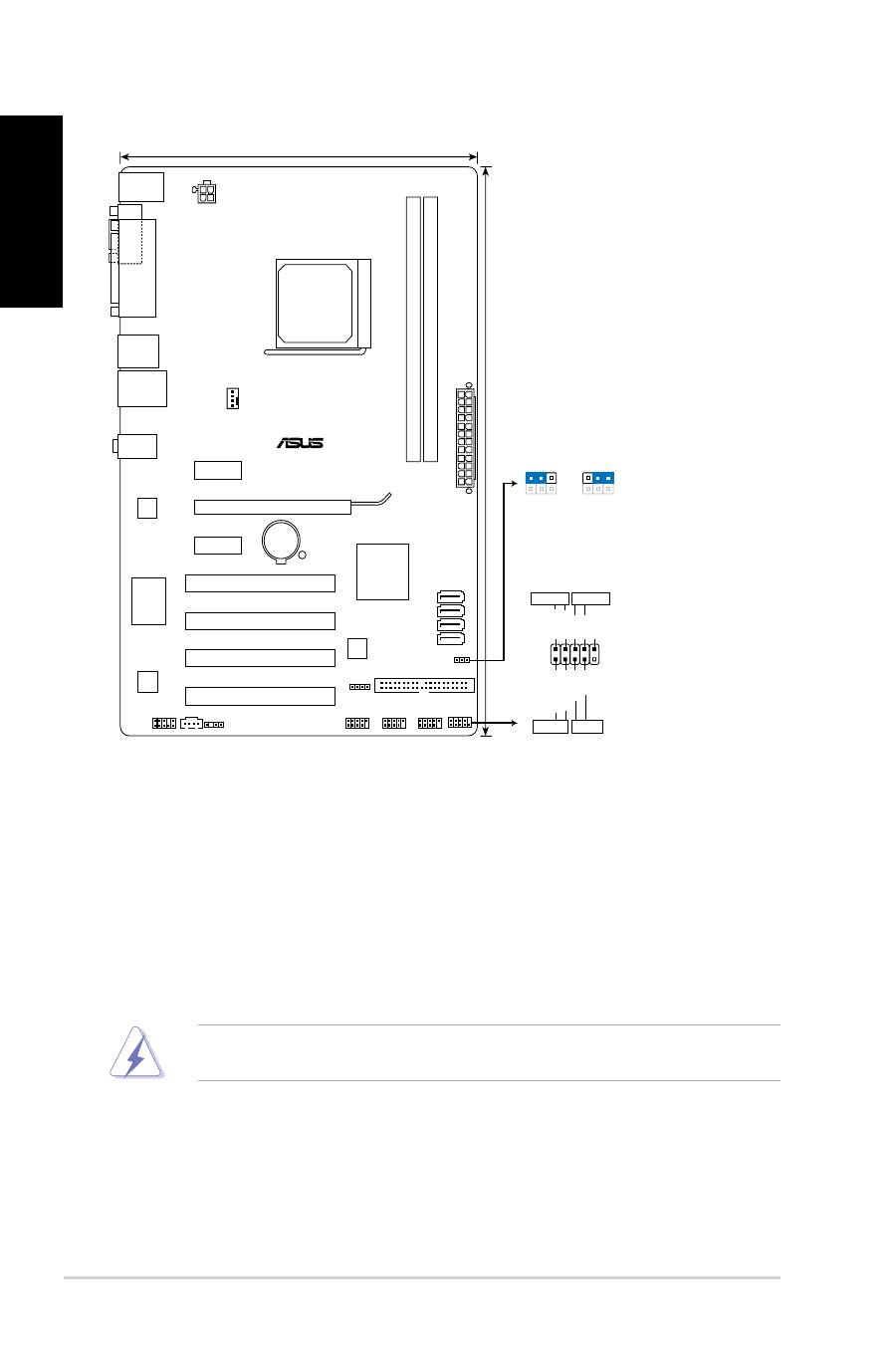

M2N68 PLUS

SATA RAID

1000M LAN

5000HRS VR

M

4PHASE

POWE

R

DDR2-1066

PCIEX16

PCIEX1_1

PCIEX1_2

PCI2

PCI3

PCI4

PCI1

USB56

USB78

USB910

F_PANEL

SPDIF_OUT

AAFP

CD

ATX12V

EATXPW

R

CPU_FAN

Lithium Cell

CMOS Power

Super

I/O

ALC

662

Realtek

8211CL

KBMS

8Mb

BIOS

SB_PWR

CLRTC

SPEAKER

20.3cm(8.0in)

DDR2 DIMM_A1 (64bit, 240-pin module

)

DDR2 DIMM_B1 (64bit, 240-pin module

)

SATA4

SATA3

SATA2

SATA1

AUDIO

LPT

COM

LAN1_USB12

USB34

30.5cm(12.0in)

PRI_IDE

PIN 1

PWR BTN

PLED

+

PLED

-

PW

R

GN

D

IDE_LED+

IDE_LED-

Groun

d

Rese

t

F_PANEL

PWR LED

HD_LED

RESET

1 2

2 3

Normal

(De ault)

Clear RTC

CLRTC

NVIDIA

MCP68 SE

CPU Socket

CPU pasuje wyłącznie przy odpowiednim ułożeniu. Proszę nie używać siły w celu włożenia

CPU do gniazda, gdyż może to spowodować wygięcie nóżek i uszkodzenie CPU.
