Asus M2N68 PLUS: 1. Разположение на елементите на дънната платка 2. Инсталиране на процесора

ASUS M2N68 PLUS

29

Български

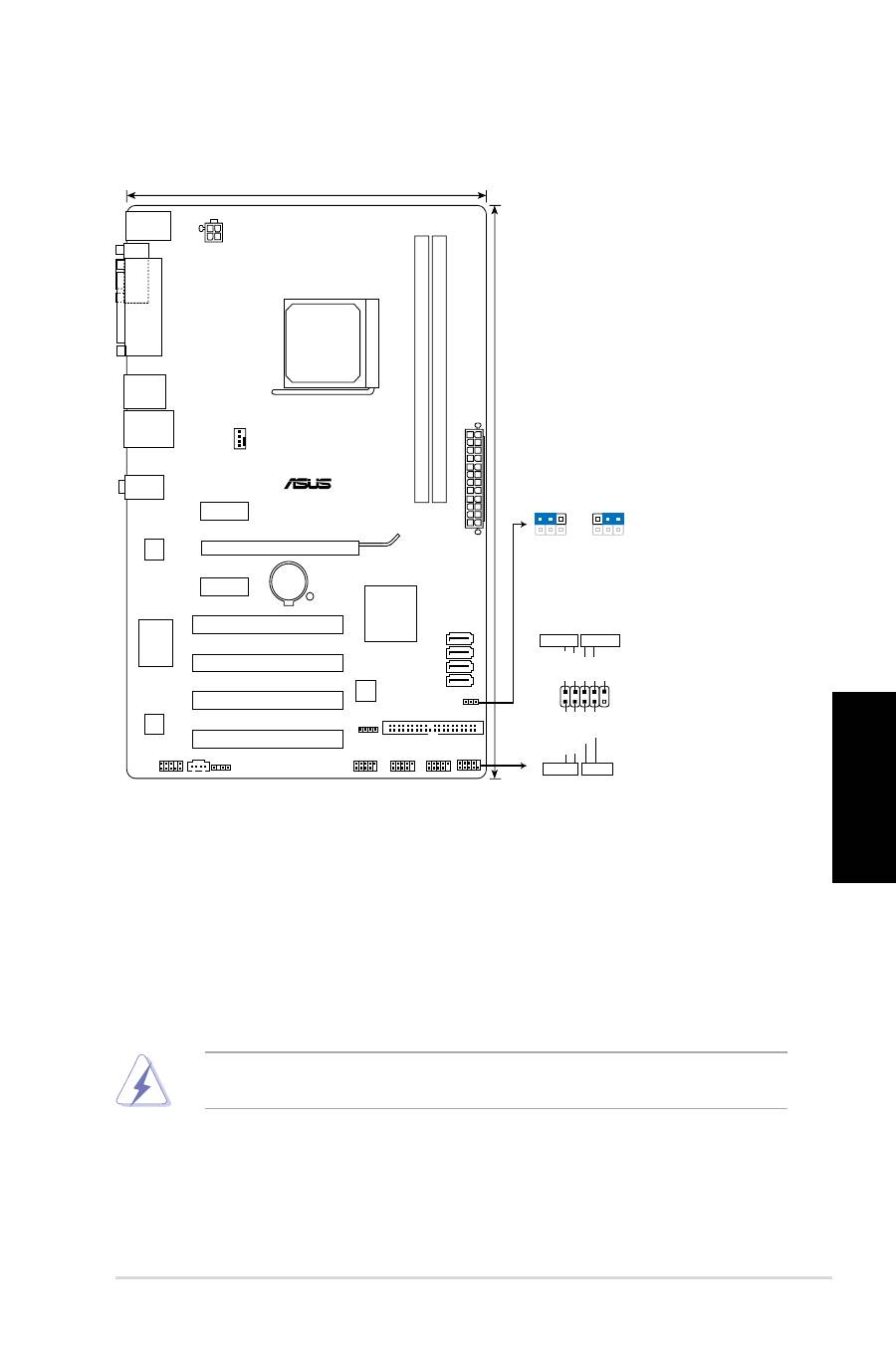

1.  Разположение на елементите на   дънната платка 2.  Инсталиране на процесора

Инсталиране на микропроцесор:

1.

Намерете гнездото на микропроцесора върху дънната платка.

2.

Повдигнете лостчето на сокета до 90°.

3.

Поставете процесора над сокета така, че маркираният ъгъл на процесора да съвпадне

с изпъкналостта в основата на лоста на сокета.

4.

Внимателно спуснете процесора в сокета, докато застане на място.

5.

След като процесорът е поставен, спуснете надолу лостчето. Закачете лостчето на

държача отстрани на сокета.

M2N68 PLUS

SATA RAID

1000M LAN

5000HRS VR

M

4PHASE

POWE

R

DDR2-1066

PCIEX16

PCIEX1_1

PCIEX1_2

PCI2

PCI3

PCI4

PCI1

USB56

USB78

USB910

F_PANEL

SPDIF_OUT

AAFP

CD

ATX12V

EATXPW

R

CPU_FAN

Lithium Cell

CMOS Power

Super

I/O

ALC

662

Realtek

8211CL

KBMS

8Mb

BIOS

SB_PWR

CLRTC

SPEAKER

20.3cm(8.0in)

DDR2 DIMM_A1 (64bit, 240-pin module

)

DDR2 DIMM_B1 (64bit, 240-pin module

)

SATA4

SATA3

SATA2

SATA1

AUDIO

LPT

COM

LAN1_USB12

USB34

30.5cm(12.0in)

PRI_IDE

PIN 1

PWR BTN

PLED

+

PLED

-

PW

R

GN

D

IDE_LED+

IDE_LED-

Groun

d

Rese

t

F_PANEL

PWR LED

HD_LED

RESET

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

NVIDIA

®

MCP68 SE

CPU Socket

Процесорът пасва на сокета само ако се постави в правилната посока. НЕ НАТИСКАЙТЕ процесора в

сокета, за да избегнете огъване на пиновете и повреда на продукта!
