Da bi instalirali procesor:

1.  Postavite CPU priključak na matičnu ploču.

2.  Podignite polugu ležišta dok ne zauzme ugao od 90° u odnosu na matičnu

ploču.

3.  Postavite procesor iznad slota tako da se ugao procesora sa zlatnom

oznakom poklapa sa uglom slota sa malim trouglom.

4.  Pažljivo ubacite procesor u ležište.

5.   Kada se procesor nađe na svom mestu, pažljivo spustite polugu ležišta

u donju poziciju. Kada se poluga nađe u krajnjem položaju, procesor je

osiguran.

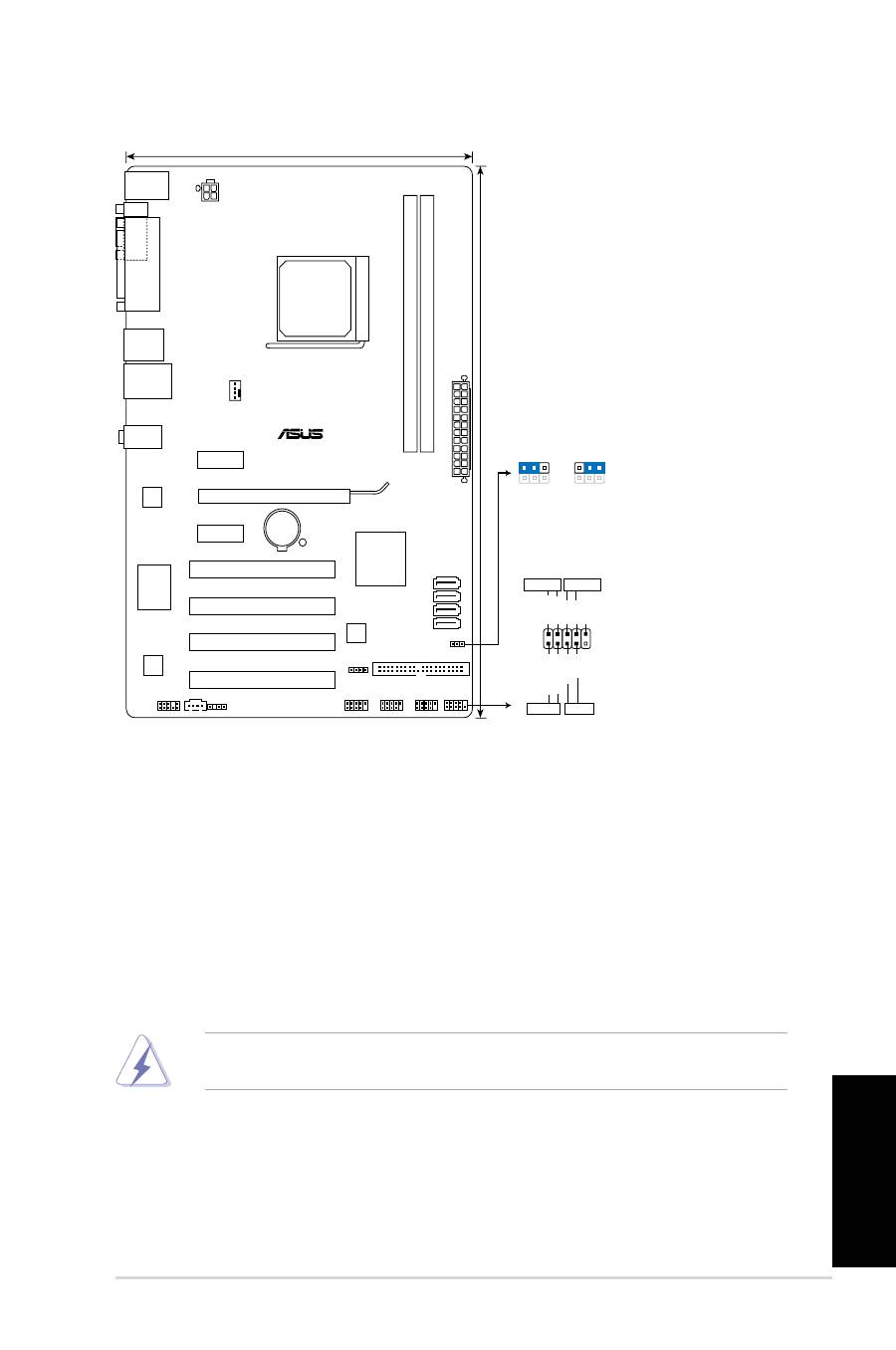

M2N68 PLUS

SATA RAID

1000M LAN

5000HRS VR

M

4PHASE

POWE

R

DDR2-1066

PCIEX16

PCIEX1_1

PCIEX1_2

PCI2

PCI3

PCI4

PCI1

USB56

USB78

USB910

F_PANEL

SPDIF_OUT

AAFP

CD

ATX12V

EATXPW

R

CPU_FAN

Lithium Cell

CMOS Power

Super

I/O

ALC

662

Realtek

8211CL

KBMS

8Mb

BIOS

SB_PWR

CLRTC

SPEAKER

20.3cm(8.0in)

DDR2 DIMM_A1 (64bit, 240-pin module

)

DDR2 DIMM_B1 (64bit, 240-pin module

)

SATA4

SATA3

SATA2

SATA1

AUDIO

LPT

COM

LAN1_USB12

USB34

30.5cm(12.0in)

PRI_IDE

PIN 1

PWR BTN

PLED

+

PLED

-

PW

R

GN

D

IDE_LED+

IDE_LED-

Groun

d

Rese

t

F_PANEL

PWR LED

HD_LED

RESET

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

NVIDIA

®

MCP68 SE

CPU Socket

Procesor se može ubaciti u ležište samo na jedan način. NEMOJTE ubacivati procesor na

silu, kako biste izbegli oštećenje pinova na procesoru!
