Asus M2N68 PLUS: 1. Формат материнской платы 2. Установка процессора

14

ASUS M2N68 PLUS

Ру

сс

ки

й

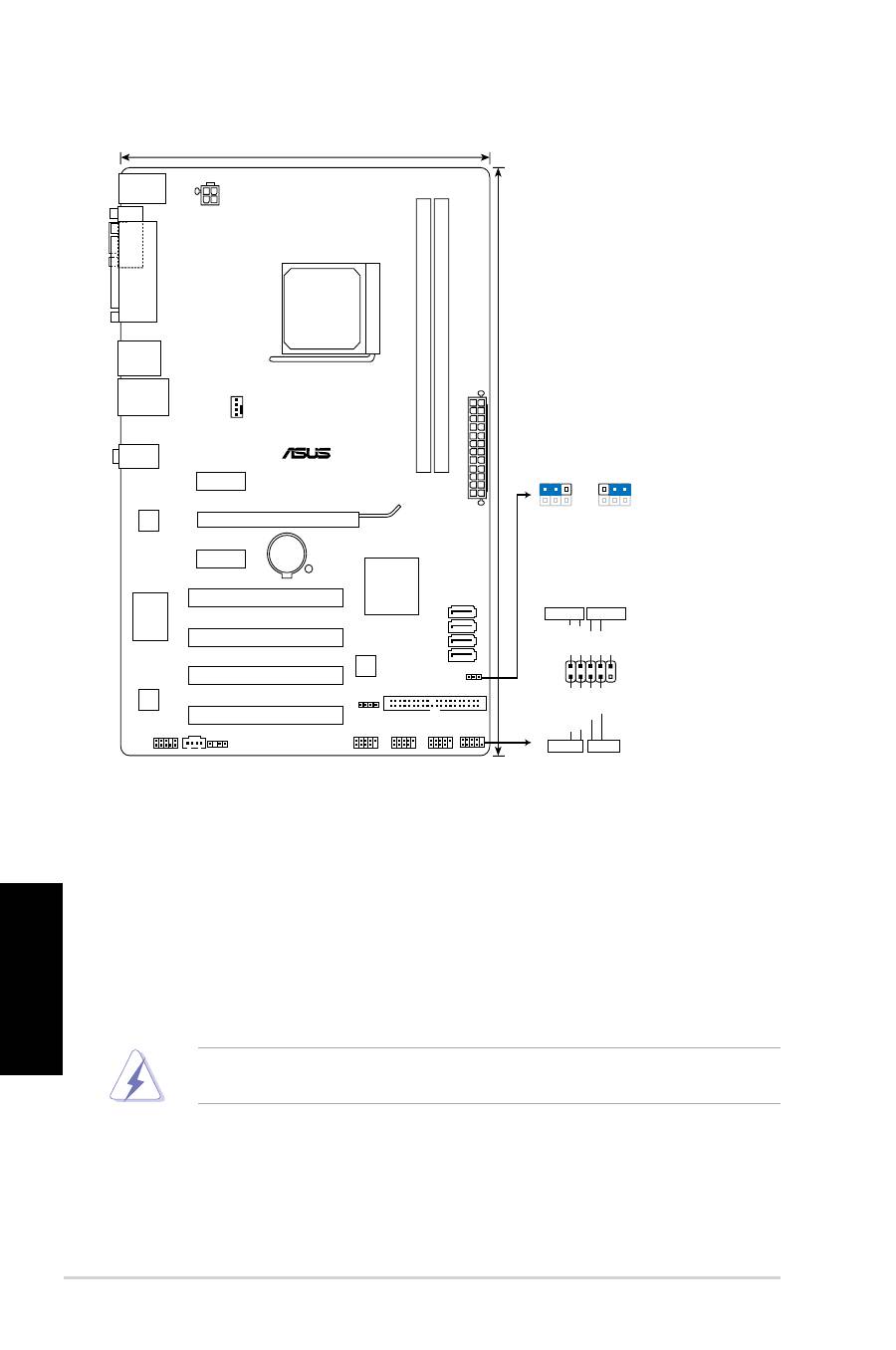

1.  Формат материнской платы 2.  Установка процессора

Для установки процессора:

1.

Найдите на материнской плате сокет для процессора.

2.

Поднимите рычажок фиксации процессора так, чтобы угол составил не менее 90°.

3.

Расположите процессор над сокетом так, чтобы золотой треугольник процессора

совпал с углом сокета, обозначенным  маленьким треугольником.

4.

Аккуратно вставьте процессор в гнездо так, чтобы он принял нужное положение.

5.

Затем опустите рычажок фиксации процессора, чтобы зафиксировать процессор.

Рычажок должен защелкнуться за боковой выступ. Это значит, что процессор

зафиксирован.

M2N68 PLUS

SATA RAID

1000M LAN

5000HRS VR

M

4PHASE

POWE

R

DDR2-1066

PCIEX16

PCIEX1_1

PCIEX1_2

PCI2

PCI3

PCI4

PCI1

USB56

USB78

USB910

F_PANEL

SPDIF_OUT

AAFP

CD

ATX12V

EATXPW

R

CPU_FAN

Lithium Cell

CMOS Power

Super

I/O

ALC

662

Realtek

8211CL

KBMS

8Mb

BIOS

SB_PWR

CLRTC

SPEAKER

20.3cm(8.0in)

DDR2 DIMM_A1 (64bit, 240-pin module

)

DDR2 DIMM_B1 (64bit, 240-pin module

)

SATA4

SATA3

SATA2

SATA1

AUDIO

LPT

COM

LAN1_USB12

USB34

30.5cm(12.0in)

PRI_IDE

PIN 1

PWR BTN

PLED

+

PLED

-

PW

R

GN

D

IDE_LED+

IDE_LED-

Groun

d

Rese

t

F_PANEL

PWR LED

HD_LED

RESET

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

NVIDIA

®

MCP68 SE

CPU Socket

Существует только одно правильное положение процессора при установке. Не применяйте излишнюю

силу при установке процессора в разъем, чтобы не погнуть контакты и не повредить процессор!
