ASUS M2N68 PLUS

Magyar

1.  Az alaplap felépítése 2.  A CPU beszerelése

A központi feldolgozó egység telepítéséhez:

1.  Keresse meg a processzor aljzatát az alaplapon.

2.  Legalább 90°-os szögben hajtsa fel a foglalat rögzítőkarját.

3.  Helyezze a CPU-t a foglalatra úgy, hogy az CPU-n lévő aranyszínű

háromszög egybeessen a foglalat kis háromszöggel jelölt sarkával.

4.  Óvatosan engedje a processzort a foglalatba.

5.   Ha a CPU benne van a foglalatban, hajtsa le a rögzítőkart, és húzza be a

foglalat oldalán lévő tartófül alá.

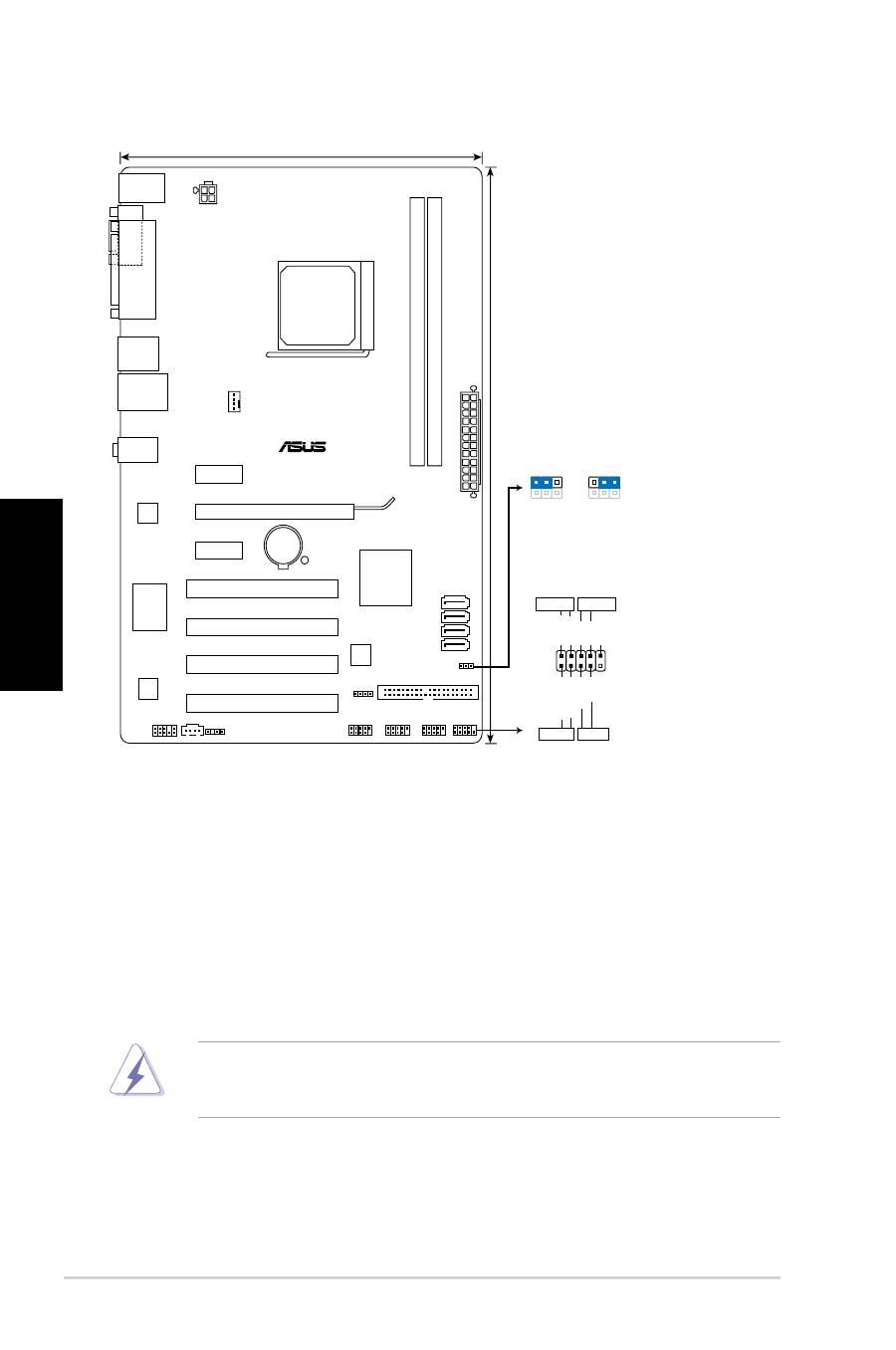

M2N68 PLUS

SATA RAID

1000M LAN

5000HRS VR

M

4PHASE

POWE

R

DDR2-1066

PCIEX16

PCIEX1_1

PCIEX1_2

PCI2

PCI3

PCI4

PCI1

USB56

USB78

USB910

F_PANEL

SPDIF_OUT

AAFP

CD

ATX12V

EATXPW

R

CPU_FAN

Lithium Cell

CMOS Power

Super

I/O

ALC

662

Realtek

8211CL

KBMS

8Mb

BIOS

SB_PWR

CLRTC

SPEAKER

20.3cm(8.0in)

DDR2 DIMM_A1 (64bit, 240-pin module

)

DDR2 DIMM_B1 (64bit, 240-pin module

)

SATA4

SATA3

SATA2

SATA1

AUDIO

LPT

COM

LAN1_USB12

USB34

30.5cm(12.0in)

PRI_IDE

PIN 1

PWR BTN

PLED

+

PLED

-

PW

R

GN

D

IDE_LED+

IDE_LED-

Groun

d

Rese

t

F_PANEL

PWR LED

HD_LED

RESET

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

NVIDIA

®

MCP68 SE

CPU Socket

A CPU csak egyféleképpen illik a foglalatba; a helyes irányban könnyedén belecsúszik

abba. NE ERŐLTESSE a processzort rossz irányban a foglalatba, mert a processzor alján

lévő tűk elgörbülhetnek és a CPU működésképtelenné válhat!
