Indesit KN6C61A: Installatie

44

NL

!

 Bewaar dit instructieboekje zorgvuldig voor eventuele

raadpleging in de toekomst. In het geval u het

apparaat verkoopt, weggeeft of wanneer u verhuist,

moet het boekje bij het apparaat bewaard worden.

!

 Lees de instructies aandachtig door: er staat

belangrijke  informatie in over installatie, gebruik en

veiligheid.

!

 De installatie van het apparaat moet volgens deze

instructies worden uitgevoerd door een bevoegde

installateur.

!

 Sluit altijd eerst de elektrische stroom af voordat u

tot onderhoud of regeling van het fornuis overgaat.

Plaatsen en waterpas zetten

!

 Het apparaat kan naast meubels worden geplaatst

die niet hoger zijn dan het werkvlak.

!

 Controleer dat de wand die in contact komt met de

achterkant van het apparaat van niet ontvlambaar

materiaal is gemaakt en bestand is tegen hoge

temperaturen (T 90°C).

Voor een correcte installatie:

• plaats het apparaat in de keuken, in de eetkamer

of in een eenkamerappartement (niet in de

badkamer);

• als het kookvlak hoger is dan de meubels, moeten

zij op minstens 600 mm van het apparaat vandaan

worden geplaatst;

• als het fornuis onder een keukenkastje wordt

geïnstalleerd, moet de afstand tussen de twee

minstens 420 mm zijn.

Deze afstand moet 700

mm worden als de

keukenkastjes zijn

vervaardigd uit

ontvlambaar materiaal

(

zie afbeelding

);

• hang geen gordijnen

achter het fornuis, of op

minder dan 200 mm

van de zijkanten;

• eventuele

afzuigkappen moeten volgens de instructies van

hun eigen gebruiksaanwijzing worden

geïnstalleerd.

Waterpas zetten

Indien het nodig is het

apparaat te nivelleren, kunnen

de bijgeleverde stelvoetjes in

de daarvoor geschikte

openingen in de hoeken van

het onderstuk van het fornuis

worden geschroefd (

zie

afbeelding

).

De poten* moeten aan het

onderstuk van het fornuis

worden vastgeklemd.

Elektrische aansluiting

Monteren voedingskabel

Openen klemmenstrook:

• Licht de lipjes aan de zijkant van het deksel van

de klemmenstrook op met een schroevendraaier;

• Trek het deksel van

de klemmenstrook

open.

Voor het aansluiten van de kabel moet u de

volgende handelingen uitvoeren:

• draai de schroef van de kabelklem en de

schroeven van de contacten los

!

 De jumpers zijn door de fabriek voorbestemd voor

aansluiting op eenfase 230V (

zie afbeelding

).

• voor het uitvoeren van de elektrische

aansluitingen van de afbeeldingen worden de

twee jumpers gebruikt die zich in de doos

bevinden (

zie afbeelding

 – referentie “P

PP

PP”)

Installatie

HOOD

420

Min.

min.

650

 mm. with hood

min.

700

 mm. without hood

mm.

600

Min.

mm.

420

Min.

mm.

*

 Slechts op enkele modellen aanwezig.

N

L2

L1

L3

P

N

L

230V ~

H05RR-F 3x4 CEI-UNEL 35363

1

3

2

4

5

45

NL

• zet de kabel vast in de speciale kabelklem en

sluit het deksel.

Het aansluiten van de voedingskabel aan het net

Gebruik voor de voedingskabel een stekker die

genormaliseerd is voor de lading aangegeven op het

typeplaatje(

 zie tabel Technische gegevens

).

Wanneer het apparaat rechtstreeks op het

elektrische net wordt aangesloten, moet u tussen het

apparaat en het net een meerpolige schakelaar

aanbrengen met een afstand tussen de contacten

van minstens 3 mm, aangepast aan het elektrische

vermogen en voldoend aan de geldende nationale

normen (de aarding mag niet worden onderbroken

door de schakelaar). De voedingskabel moet

zodanig worden geplaatst dat hij nergens een

temperatuur bereikt van 50°C hoger dan de

kamertemperatuur.

Vóór het aansluiten moet u controleren dat:

• de contactdoos geaard is en voldoet aan de

geldende normen;

• de contactdoos in staat is het maximale

vermogen van het apparaat te dragen, zoals

aangegeven op het typeplaatje;

• de spanning zich bevindt tussen de waarden die

staan aangegeven op het typeplaatje;

• de contactdoos en de stekker overeenkomen. Als

dat niet zo is, dient u ofwel de stekker ofwel de

contactdoos te vervangen; gebruik geen

verlengsnoeren of dubbelstekkers.

!

 Wanneer het apparaat geïnstalleerd is, moeten de

elektrische kabel en de contactdoos gemakkelijk te

bereiken zijn.

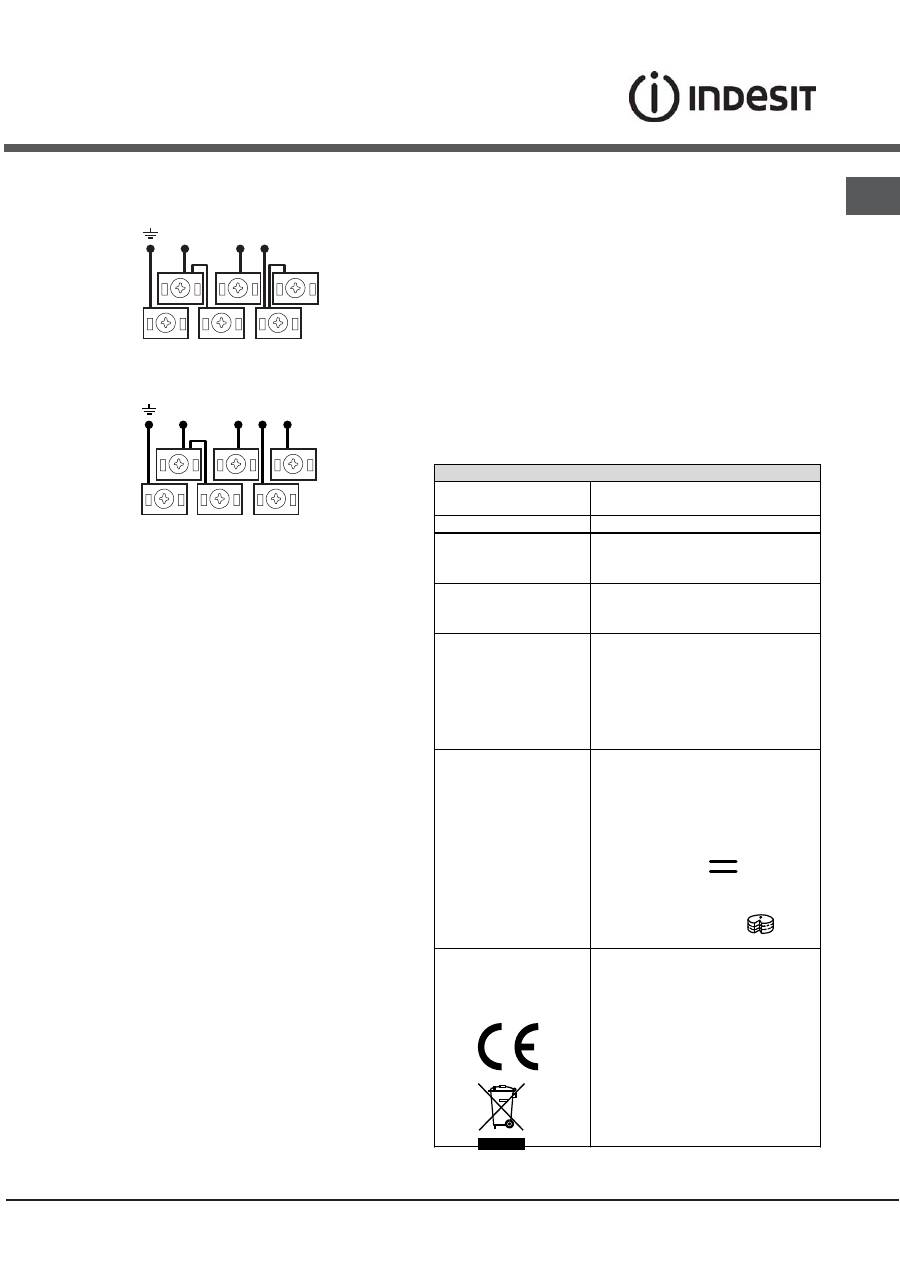

N

L3

L1

L2

400V 3N~

H05RR-F 5x2.5 CEI-UNEL 35363

1

3

2

4

5

N

L2 L1

400V 2N~

H05RR-F 4x4 CEI-UNEL 35363

1

3

2

4

5

!

 De kabel mag niet gebogen of samengedrukt

worden.

!

 De kabel moet van tijd tot tijd worden

gecontroleerd en mag alleen door erkende monteurs

worden vervangen.

!

De fabrikant kan nergens aansprakelijk voor

worden gesteld als deze normen niet worden

nageleefd.

TYPEPLAATJE

Afmetingen Oven

HxBxD

32x43,5x40 cm

Inhoud

liter 56

Afmetingen van de

verwarmingslade

breedte 42 cm

diepte 44 cm

hoogte 8,5 cm

Spanning en

frequentie van de

elektrische voeding

zie typeplaatje

Keramiekplaat

Links voor

Links achter

Rechts achter

Rechts voor

Maximum vermogen

keramiekplaten

1700 W

1200 W

2100 W

1200 W

6200 W

ENERGY LABEL

Richtlijn 2002/40/EG op het etiket

van elektrische ovens.

Norm EN 50304

Energieverbruik convectie

Natuurlijk - verwarmingsfunctie:

Traditioneel;

Energieverbruikverklaring Klasse

geforceerde convectie -

verwarmingsfunctie:

Gebak.

Deze apparatuur voldoet aan de

volgende EU voorschriften:

2006/95/EG van 12/12/06

(Laagspanning) en daaropvolgende

wijzigingen - 2004/108/EG van

15/12/04 (Elektromagnetische

Compatibiliteit) en daaropvolgende

wijzigingen - 93/68/EEG van

22/07/93 en daaropvolgende

wijzigingen.

2002/96/EG

1275/2008 (Stand-by/Off mode

)
