Indesit DP2GSIX: Anleitungen für den Installateur

24

DE

ISO 7/1

ISO 228/1 (FR)

Abb. 3

Elektroanschluß (Abb. 4)

Bevor der Elektroanschluß hergestellt wird, versichern

Sie sich:

•  ob  die  Merkmale  der  Anlage  den  Angaben  des

Kenndatenschilds  an  der  Unterseite  der  Kochfläche

entsprechen;

• ob die Anlage selbst nach den gesetz! ichen Vorschriften

geerdet  ist.  Die  Erdung  ist  bindend  vorgeschrieben.

Falls  das  Gerät  kein  Kabel  und/oder  keinen  Stecker

besitzt,  verwenden  Sie  den  Kenndaten  und  der

Betriebstemperatur entsprechendes Material. Das Kabel

darf an keiner Stelle eine Temperatur erreichen, die mehr

als 50°C über der Raum temperatur liegt.

Für  den  direkten  Netzanschluss  muss  ein  allpoliger

Schalter zwischengelegt werden, der für die auf dem

Typenschild  angegebene  Last  bemessen  ist,  und

der  die  Trennung  vom  Netz  mit  einer  Kontaktweite

gewährleistet,  die  gemäß  den  Installationsnormen  die

vollständige Abschaltung bei Überspannung Kategorie

III  ermöglicht  (das  gelb/grüne  Erdkabel  darf  nicht

unterbrochen werden). Die Steckdose oder der allpolige

Schalter  müssen  bei  dem  instal-lierten  Apparat  leicht

zu erreichen sein.

Installation

Dieses Gerät ist mit einer Vorrichtung zur Beseitigung

der Verbrennungsgase nicht angeschlossen. Installation

und Anschluß müssen laut den geltenden Vorschriften

ausgefürt werden. Gerät nur in ausreichend belüfteten

Räumen  und  nach  den  gesetzlichen  Vorschriften

aufstellen. Die Menge der benötigten Verbrennungsluft

darf  nicht  unter  2,0  m

3

/h  pro  installierte  kW

Leistungseinheit liegen. Siehe Heizleistungstabelle.

Aufstellung (Abb. 2)

Das  Gerät  ist  für  den  Einbau  in  einer  Ar-beitsfläche

vorgesehen,  wie  aus  der  Abbildung  er-sichtlich  wird.

Vor  dem  Einsetzen  der  Kochmulde  ist  die  Dichtung

X  auf dem gesamten Umfang des Einbauausschnitts

anzubringen.

Gasanschluß (Abb. 3)

Das Gerät an die Gasflasche oder an das Gasversorgungsnetz

nach  den  geltenden  Vorschriften  anschließen  und  dabei

sicherstellen, daß das Gerät auf den vorhandenen Gastyp

eingestellt ist. Die Vorbereitungsbedingungen sind auf dem

Gerätekennschild  zu  sehen.  Wenn  es  nicht  der  Fall  sein

sollte, wird auf das Kapitel “Anpassung an einen anderen

Gastyp”  verwiesen.  Man  sollte  außerdem  kontrollieren,

daß  der  Förderdruck  den  in  Tab.  “Technische  Daten”

angegebenen Werten entspricht.

Anschluß mit Metallanschlußstutzen und röhren, fest/halbfest

Den Anschluß mit Anschlußstutzen und (ev. flexiblen) Röhren

aus Metall so ausführen, daß die inneren Teile des Geräts

nicht belastet werden. Hinweis: Bei vollendeter Installation

muß  die  gesamte  Anschlußleitung  mit  einer  Seifenlösung

auf vollständige Dichtigkeit überprüft werden.

Anleitungen für den Installateur

Abb. 4

25

DE

Falls  das  Netzkabel  beschädigt  ist,  muss  es

durch  den  Hersteller  oder  seinen  technischen

Kundendienst  oder  in  jedem  Fall  durch  eine

entsprechend qualifizierte Fachkraft ersetzt werden,

um jedes Risiko auszuschließen.

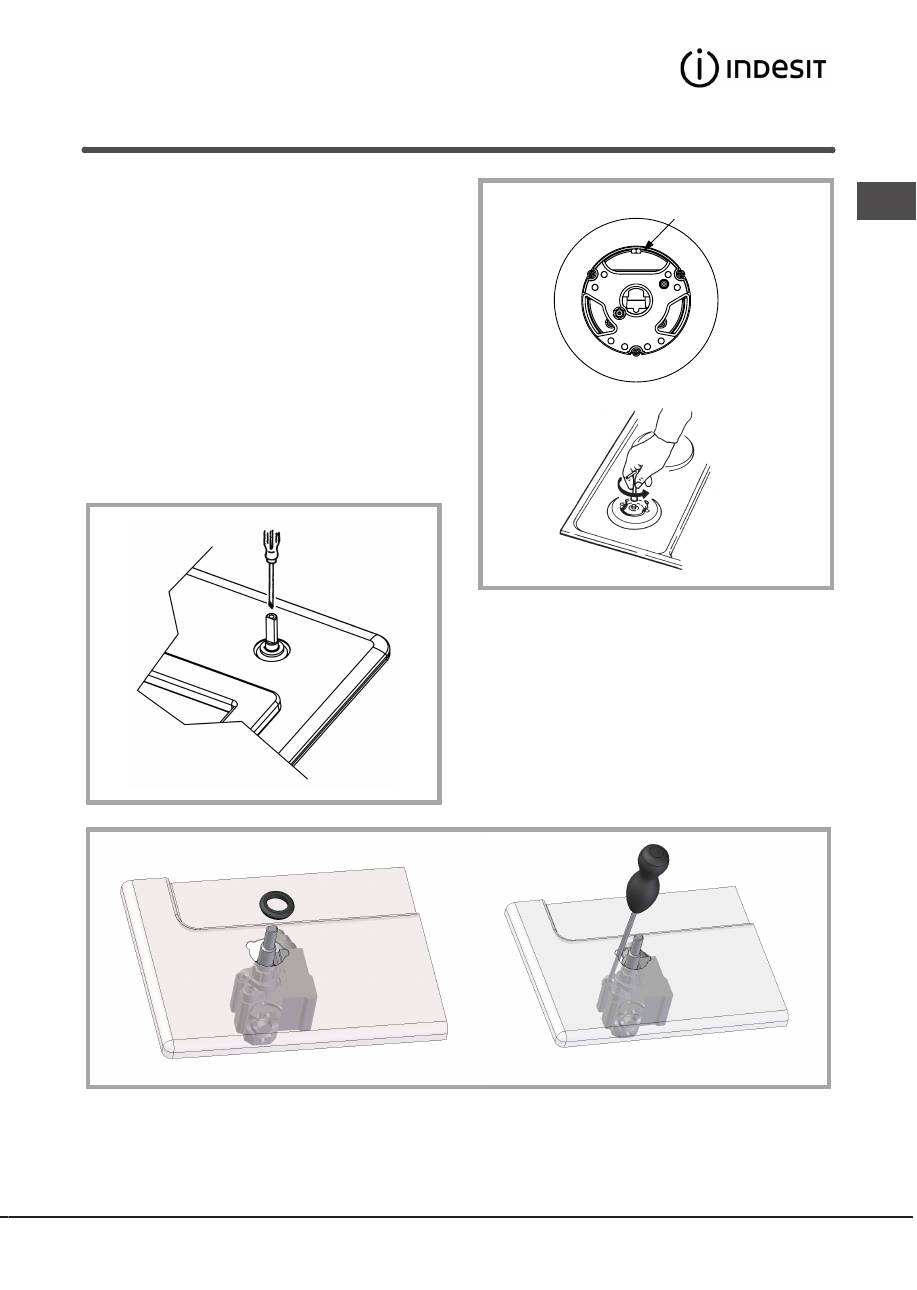

Anpassung an einen anderen Gastyp (Abb. 5)

Ween  das  Gerät  für  einen  anderen  Gastyp  als  der

vorhandene ausgelegt ist, ist folgende Vorgehensweise

durchzuführen:

•  die Düsen (Abb. 5) mit den vorhandenen Gastyp bestimmten

Düsen (siehe Tab. “Technische Daten” ersetzen;

•  bei der Einstellung des Mindestwertes, den Hahnhebel

auf  das  Minimum  drehen  und  die  Einstellschraube

am  Hahn  mit  entsprechendem  Schraubenzieher

drehen (Abb. 6). Bei Betrieb mit Flüssiggas (Butan-

/Propangas) Einstellschraube fest anziehen.

Abb. 6

nur wok C3

Abb. 5

Abb. 6
