PL-X310B;0200MbpsHomePlugAVEthernetAdaptörHızlıBaşlangıçKılavuzu
Türkçe
38
5.Cihazınızıtanıyın
Ön Panel
4. PL-X310’in kurulumu
PL-X31 HomePlug AV Ethernet Adaptörü ağ üzerinden bilgisayar oyunları
oynamanıza, akıcı video için ortam uygulamalarını çalıştırmanıza ve İnternet
Protokolü Üzerinden Sesli arama (VoIP) yapmanıza olanak sağlar.
Not:
PL-X31M’in doğru olarak çalışmasını önleyebileceği ya da ağ performansını
düşürebileceği için cihazı bir anahtarlı uzatma kablosu ya da aşırı gerilim koruyucuya
bağlamayın.
1. PL-X31M paketi ile birlikte verilen Ethernet kablosunu ağınızdaki router ya da
switch üzerinde bulunan bir LAN portuna takın.
2. PL-X31M’in diğer ucunu bir güç prizine takın ve cihazı bir bilgisayara bağlayın.
Bilgisayar
Powerline Ağı (her
zaman şifrelemeli)
Bilgisayar
Q4044_PL-X31.indb 38 8/14/08 2:16:32 PM
PL-X310B;0200MbpsHomePlugAVEthernetAdaptörHızlıBaşlangıçKılavuzu
Türkçe
39
Öğe Özellik Açıklama
1 Gruplandırma
Gruplandırma bağlantısı kurulum işlemini başlatmak için 10
saniyeden kısa süreyle basın.
2 Reset düğmesi Fabrika varsayılan ayarlarını geri yüklemek için üç saniye
süreyle basın.
3 Güç Güç LED’i
• Cihaz açıkken sürekli yeşil yanar.
• Cihaz kapatıldığında yanmaz.
4 Powerline Modu Link LED-Powerline ağ durumu
• Bir Powerline ağa bağlandığında yeşil yanar.
• Aynı Powerline Ağ adını kullanan başka uyumlu
Powerline cihazlar bulunmadığında yanmaz.
5 Ethernet Link Ethernet traği LED’i
• Ethernet portu bağlı fakat işlem yoksa sürekli yeşil yanar.
• Ethernet port ve Powerline arasında veri traği varken
yanıp söner.
• Ethernet port bağlı değilse yanmaz.
6 10/100 Mbps Ethernet port
Arka Panel
6.Güvenlikeşleştirmesi(İsteğebağlı)
Powerline üzerinden gönderdiğiniz veriler güvenlik amacıyla şifrelenmektedir.
GüvenlikeşleştirmesiiçinGruplandırma
düğmesinebasın
6
Q4044_PL-X31.indb 39 8/14/08 2:16:33 PM
PL-X310B;0200MbpsHomePlugAVEthernetAdaptörHızlıBaşlangıçKılavuzu
Türkçe
40
S:PL-X310programıcihazlarıalgılayamıyor.
C: Cihazı fabrika varsayılan ayarlarına geri yüklemek için Reset düğmesine basın.
S: PL-X310programını kullanarakağadınıdeğiştirdiktensonraPowerline
cihazlarıarasındakiiletişimkesildi.
C: Powerline cihazları arasındaki iletişimi tekrar sağlamak için aşağıdaki işlemleri
yapın:
1. PL-X31M programını çalıştırın ve Privacy (Gizlilik) sekmesini seçin.
2. Use Default (Public Network) ( Varsayılanı Kullan (Genel Ağ)) düğmesine
tıklayın.
3. Main (Ana) sekmesini seçin ve programın Powerline ağında bulunan tüm
cihazları algılayıp algılamadığını kontrol edin.
Ürünle birlikte verilen CD’de bulunan Yapılandırma Programı size ait benzersiz ve
şifrelenmiş Powerline ağınızı kurmanıza olanak sağlar. Programda şu özellikler
mevcuttur: Tarayıcı tabanlı Yönetim ve Online İzleme.
TarayıcıTabanlıYönetim
8.SorunGidermeİpuçları
Kurulum programı, üzerinde Windows 2000, Windows XP ya da Windows Vista, 7
çalışan herhangi bir bilgisayardan PL-X31M’i kolayca yapılandırmanıza olanak
sağlar. Program ile bir Powerline Ağı kurabilirsiniz.
Onlineİzleme
PL-X31M’in ön panelinde bulunana LED’ler sayesinde cihazın durumunu ve işlemleri
kolayca izleyebilirsiniz.
Yazılımınkurulumu:
Yazılımı kurmak için:
1. PL-X31M Kaynak CD’sini router’a bağlı olan bilgisayarın optik sürücüsüne
yerleştirin.
2. ASUS PL-X31M program uygulamasını kurmak için Kurulum Sihirbazını izleyin.
3. Sihirbazı sonlandırmak için Close (Kapat)’a tıklayın.
Uygulamayı kurduktan sonra, PL-X31M simgesine çift tıklayarak PL-X31M
yapılandırmasını başlatın.
7.YazılımKurulumu(İsteğebağlı)
Q4044_PL-X31.indb 40 8/14/08 2:16:34 PM
1. Съдържание на комплекта
Български
41
• PL-X31 HomePlug AV Етернет адаптер, 1 бр.
• LAN кабел, 1 бр.
• Кратко ръководство, 1 бр.
• Компактдиск, 1 бр.
2. Спецификация
Порт
1 x 10/100 Mbps Етернет порт
Захранване AC 100-240V/50-60Hz
Размери
Скорост на предаване по
електрическата мрежа
до 200 Mbps
Връзка RJ45
LED индикатор
Шифроване AES 128-битово шифроване
Покритие до 465 кв.м на закрито
Разстояние за комуникация около 300 м (варира в зависимост от електрическата среда)
o
Температура и влажност
• Работна температура: 0-40
C
• Работна относителна влажност: от 10 % до 85 %
некондензна
o
• Температура на съхранение: 0-60
C
• Влажност при съхранение: от 10 % до 85 % н
екондензна
3. Системни изисквания
Проверете дали са изпълнени следните изисквания:
• Вашата Ethernet мрежа е настроена и е налице Ethernet порт.
• Всички компютри, които ще използват PL-X31, трябва да са с правилно конфигурирани
TCP/IP настройки.
Q4044_PL-X31.indb 41 8/14/08 2:16:36 PM
Режим електрическа мрежа
Етернет връзка
Захранване
88 (W) X 52 (H) X 32 (D) mm
M_
M
Български
42
Забележка: Не включвайте PL-X31 в разклонител, удължител или стабилизатор на
напрежението, защото това може да наруши правилната има работа или функционирането на
мрежата.
4. Настройване на PL-X31
Етернет адаптерът PL-X31 HomePlug AV ви позволява да играете мрежови компютърни игри
без лаг, да стартирате мултимедийни приложения за поточно видео и да осъществявате
интернет телефония (VoIP – глас чрез интернет протокол).
1. Включете Етернет кабела, съдържащ се във вашия PL-X31 комплект, в LAN порт на
рутера или в мрежата.
2. Включете другия край на вашия PL-X31 в електрически контакт и свържете
устройството към компютър.
рутера
компютър
Електрическа мрежа
(винаги криптирана)
компютър
5. Запознаване с устройството
Преден панел
M
Q4044_PL-X31.indb 42 8/14/08 2:16:38 PM

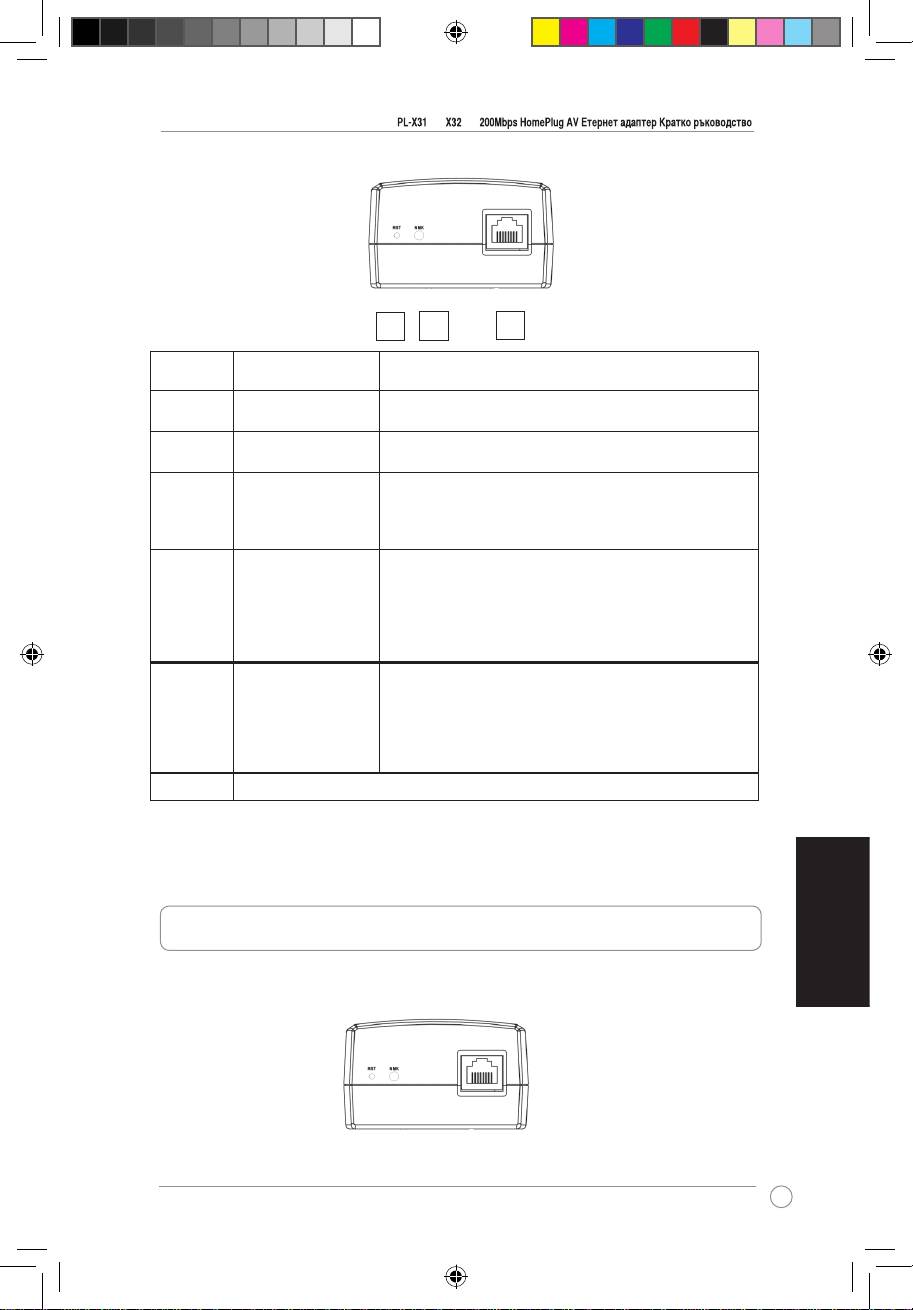

Български
43
Компонент Функция Описание
1 Разпределение Натиснете за по-малко от три секунди, за да стартирате процеса
за настройка на разпределението.
2 Бутон за връщане в
Натиснете за три секунди, за да възстановите фабричните
изходно състояние
настройки.
3 Захранване LED индикатор за захранването
• Свети постоянно в зелено, ако устройството е
включено.
• Не свети, ако устройството е изключено.
4 Режим електрическа
LED индикатор за връзка с електрическата мрежа
мрежа
• Светва в зелено след установяване на връзка с
електрическата мрежа.
• Не свети, ако не са открити други подобни
съвместими устройства, които да използват
същото име на електрическа мрежа.
Етернет връзка LED индикатор за предаване през Етернет
• Свети постоянно в зелено, ако е свързан Етернет порт, но
няма предаване.
• Мига в зелено при наличие на предаване между Етернет
порт и електрическата мрежа
• Не свети, ако не е свързан Етернет порт.
10/100 Mbps Етернет порт
6. Безопасност при сдвояване (опция)
Данните, които изпращате през линията за електропредаване, са шифровани поради
съображения за сигурност.
За безопасност при сдвояване натиснете бутона за
разпределение
6
Q4044_PL-X31.indb 43 8/14/08 2:16:40 PM
6
5
M_
M
7. Инсталиране на софтуер (опция)
Помощната програма за конфигуриране, включена в придружаващия компактдиск, ви
позволява да направите собствени, шифровани настройки на електрическата мрежа.
Помощната програма съдържа следните функции: Управление чрез браузър и Онлайн
наблюдение.
Управление чрез браузър
Този инструмент за настройка ви позволява лесно да конфигурирате вашия PL-X31 от всеки
компютър с платформа Windows 2000, Windows XP или Windows Vista. Инструментът дава
възможност за настройка на електрическа мрежа.
Онлайн наблюдение
LED индикаторите на предния панел на PL-X31 предоставят възможност лесно да се следят
състоянието и функционирането на устройството.
Инсталиране на софтуера:
За да инсталирате софтуера:
1. Поставете помощния компактдиск за PL-X31 CD в оптичния драйв на вашия
компютър, който е свързан с рутера.
2. Следвайте инструкциите на Помощника за инсталиране , за да инсталирате
приложението ASUS PL-X31 Utility.
3. Щракнете Close (Затвори), за да затворите помощника.
След като сте инсталирали приложението, щракнете два пъти върху иконата PL-X31,
за да започнете конфигурирането на устройството PL-X31.
8. Съвети за отстраняване на проблеми
Български
Проблем: Инструментът PL-X31 не разпознава устройствата.
Съвет: Настиснете бутона за връщане в изходно състояние, за да възстановите фабричните
настройки на устройството.
Проблем: След промяна на името на мрежата с помощта на инструмента PL-X31 След промяна на името на мрежата с помощта на инструмента PL-X31След промяна на името на мрежата с помощта на инструмента PL-X31
комуникацията между устройствата се прекратява.
Съвет: За да възстановите комуникацията между устройствата, изпълнете
следното:
1. Стартирайте PL-X31 и изберете раздела Privacy (Поверителност).
2. Щракнете върху бутона Use Default (Public Network) (Използвай
настройките по подразбиране (Публична мрежа).
3. Изберете раздела Main (Главен) и проверете дали програмата
разпознава всички устройства във вашата електрическа мрежа.
44
M_
M
Q4044_PL-X31.indb 44 8/14/08 2:16:41 PM
PL-X310B;0200MbpsHomePlugAVEthernetAdapter-Průvodcerychlýmstartem
Česky
45
1.Obsahbalení
• PL-X31M HomePlug AV Ethernet Adapter x 1(x2 for PL-X32M)
• LAN kabel x 1 (x2 for PL-X32M)
• Průvodce rychlým startem x 1
• CD x 1
2.Souhrnspecikace
Port
1 x 10/100 Mbps ethernetový port
Napájecízdroj
AC 100-240 V/50-60 Hz
Rozměry
88 (š) X 52 (h) X 32 (v) mm
Rychlostpowerline
Až 200 Mbps
Připojení
RJ45
LED indikátor
Kódování 128-bit AES kódování
Pokrytí Až 5 000 čtverečních stop
Komunikačnívzdálenost Asi 300 m (v závislosti na elektrickém prostředí)
o
Teplota a vlhkost • Provozní teplota: 0-40
C
• Provozní relativní vlhkost: 10 % až 85 % bez
kondenzace
o
• Skladovací teplota: 0-60
C
• Skladovací vlhkost: 10 % až 85 % bez kondenzace
3.Systémovépožadavky
Zkontrolujte, že jsou splněny tyto požadavky:
• Vaše ethernetová síť je nastavena a ethernetový port je dostupný ve vaší síti.
• Každý počítač, který bude využívat PL-X31M, musí mít řádné nastavení TCP/
IP.
Q4044_PL-X31.indb 45 8/14/08 2:16:44 PM
Napájení
Ethernetové spojení
Režim powerline
PL-X31B;0200MbpsHomePlugAVEthernetAdapter-Průvodcerychlýmstartem
Česky
46

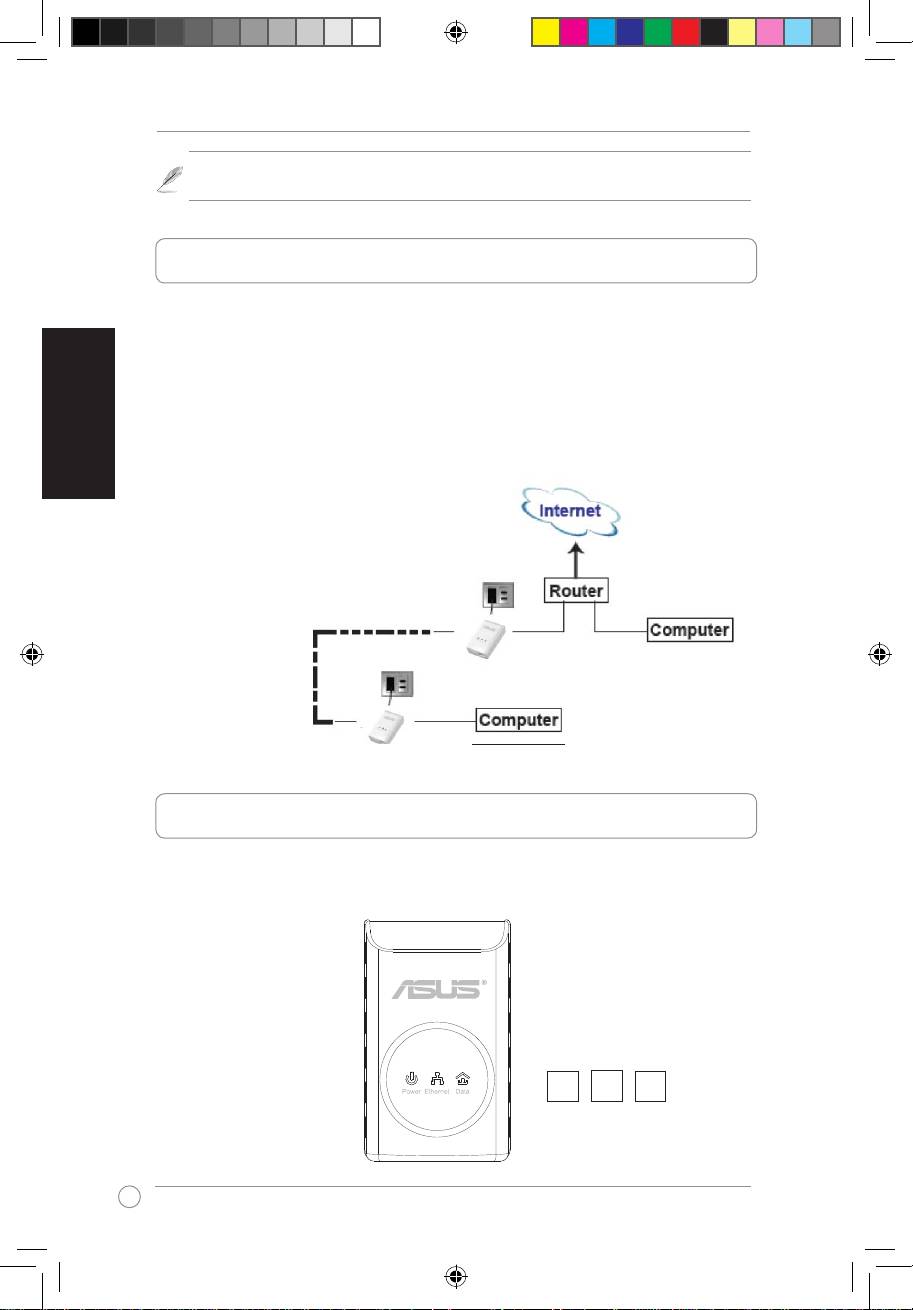

5.Seznámenísesvašímzařízením
Přednípanel
Poznámka:Nepřipojujte PL-X31M k přepěťové ochraně, prodlužovací šňůře nebo
bleskojistce, protože by nemusely řádně fungovat nebo by fungovaly s omezeným
výkonem.
4.NastavenívašehoPL-X310
PL-X31M HomePlug AV Ethernet Adapter vám umožňuje plynulé hraní síťových
počítačových her a provoz mediálních aplikací pro videostreaming and
internetovou telefonii (VoIP).
1. Zapojte ethernetový kabel, který je součástí balení vašeho PL-X31M, do LAN
portu vašeho směrovače nebo do vaší sítě.
2. Druhý konec vašeho PL-X31M zapojte do elektrické zástrčky a připojte zařízení
k počítači.
Směrovač
Počítač
SíťPowerline
(vždy šifrováno)
Počítač
Q4044_PL-X31.indb 46 8/14/08 2:16:46 PM
PL-X310B;0200MbpsHomePlugAVEthernetAdapter-Průvodcerychlýmstartem
Česky
47
Položka Znak Popis
1
Sdružování Stiskněte maximálně na 10 vteřiny pro zahájení nastavení
sdružování.
2
Resetovací tlačítko Stiskněte na tři vteřiny pro obnovu výchozího nastavení z
továrny.
3
Napájení Indikátor napájení
• Zelená barva, když je zařízení zapnuto.
• Nesvítí, když je zařízení vypnuto.
4
Režim powerline Indikátor stavu sítě powerline
• Zelená barva, když je zařízení připojeno k síti
powerline.
• Nesvítí, když nelze nalézt žádná powerline zařízení Nesvítí, když nelze nalézt žádná powerline zařízeníNesvítí, když nelze nalézt žádná powerline zařízení
využívající síť powerline stejného názvu.
Ethernetové spojení Indikátor ethernetového provozu
• Zelená barva, když je ethernetový port připojen, ale není
žádná aktivita.
• Bliká zeleně, když existuje provoz mezi ethernetovým
portem a powerline.
• Nesvítí, když není ethernetový port připojen.
6
10/100 Mbps ethernetový port
Zadní panel
6.Bezpečnostnípárování(volitelné)
Data, které jste zaslali přes powerline, jsou kódována pro jejich bezpečnost.
Stisknětetlačítkosdružováníprobezpečnostnípárování
6
Q4044_PL-X31.indb 47 8/14/08 2:16:48 PM
5
PL-X310B;0200MbpsHomePlugAVEthernetAdapter-Průvodcerychlýmstartem
Česky
48
Ot:UtilitaPL-X310nemůženaléztzařízení.
Od: Stiskněte resetovací tlačítko pro obnovu výchozích nastavení zařízení z
továrny.
Ot:Po změně názvu sítě využívající utilitu PL-X310 přestalo zařízení powerline sítěvyužívajícíutilitu
komunikovat.
Od: Pro obnovu komunikace se zařízením powerline proveďte toto:
1. Spusťte utilitu PL-X31M a zvolte Privacy(Důvěrnost) kartu.
2. Klikněte na UseDefault(PublicNetwork)(Použítvýchozí(veřejnásíť))
tlačítko.
3. �volte �volte�volte Main(Hlavní) kartu a zkontrolujte, že utilita nalezla všechna zařízení
vaší sítě powerline.
Kongurační utilita na přiloženém CD vám umožní nastavit vlastní jedinečnou a
kódovanou síť powerline. Utilita podporuje tyto funkce: správu na bázi prohlížeče a
online monitorování.
Správanabáziprohlížeče
8.Odstraňováníproblémů
Kongurační utilita vám umožní snadno nastavit vaše zařízení PL-X31M z jakéhokoli
počítače využívajícího platformu Windows 2000, Windows XP, 7 nebo Windows
Vista. Utilita umožňuje nastavení sítě powerline.
Onlinemonitorování
Indikátory na předním panelu zařízení PL-X31M umožňují snadné monitorování jeho
stavu a činnosti.
Instalace softwaru:
Pro instalaci softwaru:
1. Vložte zdrojové CD zařízení PL-X31M do optické mechaniky vašeho počítače,
který je připojen k směrovači.
2. Dodržujte pokyny instalačního průvodce pro instalaci aplikace ASUS PL-X31M
Utility.
3. Klikněte na Close(Zavřít)pro ukončení průvodce.
Po instalaci aplikace klikněte dvakrát na ikonu PL-X31M
pro zahájení
kongurace zařízení PL-X31M.
7.Instalacesoftwaru(volitelné)
Q4044_PL-X31.indb 48 8/14/08 2:16:48 PM
PL-X310B;0200MbpsHomePlugAVEthernetiadapteriLühijuhend
1. Pakendi sisu
Eesti
49
• PL-X31M HomePlug AV Etherneti adapter x 1(X2 for PL-X32M)
• LAN kaabel x 1 (X2 for PL-X32M)
• Lühijuhend x 1
• CD x 1
2.Tehnilisteandmetekokkuvõte
Port
1 x 10/100 Mbps Etherneti port
Toide
AC 100-240V / 50-60Hz
Mõõdud
88 (laius) x 52 (sügavus) x 32 (kõrgus) mm
Ühendusekiirus
Kuni 200 Mbps
Ühendus
RJ45
LED indikaator
Krüptimine 128-bitine AES krüptimine
Leviulatus Kuni 465 ruutmeetrine (= 5000 ruutjalga) maja
Sidekaugus Ligikaudu 300 m (sõltub elektrilisest keskkonnast)
o
Temperatuurjaõhuniiskus • Töötemperatuur: 0-40
C
• Sobivad töötingimused, suhtelise niiskus: 10% kuni
85% mittekondenseeruv
o
• Säilitustemperatuur: 0-60
C
• Sobiv niiskus säilitamisel: 10% kuni 85%
mittekondenseeruv
3.Süsteeminõuded
Veenduge, et täidetud on järgmised nõuded:
• Teie Etherneti võrk on häälestatud ja Etherneti port teie võrgus on
kättesaadav.
Q4044_PL-X31.indb 49 8/14/08 2:16:50 PM
Toide
Etherneti link
Kõrgsagedusside režiim
PL-X310B;0200MbpsHomePlugAVEthernetiadapterLühijuhend
Eesti
50
5. Tunne oma seadet
Esipaneel
Märkus: Ärge ühendage adapterit PL-X31M pikendusjuhtmega ega pingepiirikuga,
kuna see võib põhjustada tõrkeid ja vähendada võrgu jõudlust.
4. Adapteri PL-X310 häälestamine
PL-X31M HomePlug AV Etherneti adapter võimaldab teil nautida arvutimänge ilma
viivituseta ja käitada meediarakendusi video voogesituseks ja Voice Over Internet
Protocol (VoIP) kõnedeks.
1. Ühendage Etherneti kaabel, mis kaaasnes adapteriga PL-X31M, ruuteri või
kommutaatori LAN porti oma võrgus.
2. Ühendage adapteri PL-X31M teine ots toitepistikuga ja seade arvutiga.
Ruuter
Arvuti
Kõrgsagedusvõrk
(alati krüpteeritud)
Arvuti
• Adapterit PL-X31M kasutava arvuti TCP/IP sätted peavad olema korralikult
kongureeritud.
Q4044_PL-X31.indb 50 8/14/08 2:16:52 PM
PL-X310B;0200MbpsHomePlugAVEthernetiadapteriLühijuhend
Eesti
51
Üksus Funktsioon Kirjeldus
1 Rühmitamine
Vajutage vähem kui 10 sekundit, et alustada
grupiühenduse häälestamist.
2 Lähtestusnupp
Vajutage kolm sekundit tehaseseadete taastamiseks.
3 Toide Toite LED indikaator
• Põleb roheliselt, kui seade on sisse lülitatud.
• Ei põle, kui seade on välja lülitatud.
4 Kõrgsagedusside
Link LED-kõrgsagedusside võrguolek
režiim
• Põleb roheliselt, kui on ühendus
kõrgsagedussidevõrguga.
• Ei põle, kui ei leitud teisi ühilduvaid kõrgsageduslikke
sideseadmeid, mis kasutaksid sama kõrgsagedusvõrku.
5 Etherneti link Etherneti liikluse LED indikaator
• Põleb roheliselt, kui Etherneti port on lingitud, kuid pole
aktiivne.
• Vilgub roheliselt, kui toimub liiklus Etherneti pordi ja
kõrgsagedusvõrgu vahel.
• Ei põle, kui Etherneti port on linkimata.
6 10/100 Mbps Etherneti port
Tagapaneel
6.Turvalisusesidumine(valikuline)
Kõrgsagedusvõrgus edastatavad andmed on krüpteeritud, et tagada turvalisus.
VajutagenuppuGrouping(Rühmitamine)turvalisusesidumiseks.
6
Q4044_PL-X31.indb 51 8/14/08 2:16:54 PM
PL-X31B;0200MbpsHomePlugAVEthernetiadapterLühijuhend
Eesti
52
K: Adapter PL-X310 ei suuda tuvastada seadmeid.
V: Vajutage nuppu Reset (Lähtestamine), et taastada tehaseseaded.
K:Pärast võrgu nime muutmist, kasutades PL-X310 utiliiti, lakkasid
kõrgsageduslikudsideseadmedtöötamast.
V: Kõrgsagedusside taastamiseks tehke järgmist:
1. Käivitage PL-X31M utiliit ja valige vahekaart Privacy (Privaatsus).
2. Klõpsake nuppu UseDefault(PublicNetwork)(Kasutavaikevõrku
(avalikkuvõrku)).
3. Valige vahekaart Main(Põhiline)ja kontrollige, kas utiliit tuvastab kõik
seadmed kõrgsagedusvõrgus.
Konguratsiooniutiliit, mis leidub seadmega kaasnenud toe CD-l, võimaldab teil
häälestada oma kõrgsagedusvõrgu, mis on kordumatu ja krüpteeritud. Utiliit
hõlmab järgmisi funktsioone: Brauseripõhine haldus ja võrgumonitooring.
Brauseripõhinehaldus
8.Tõrkeotsingunäpunäited
Häälestusutiliit võimaldab teil kongureerida lihtsalt oma adapterit PL-X31M,
kasutades platvormi Windows 2000, Windows XP või Windows Vista, 7. See utiliit
võimaldab teil häälestada kõrgsagedusvõrku.
Võrgumonitooring
Adapteri PL-X31M esipaneeli LED indikaatorid võimaldavad teil mugavalt seadme
olekut ja aktiivsust jälgida.
Tarkvara installimine:
Tarkvara installimiseks:
1.Sisestage adapteri PL-X31M toe CD ruuteriga ühendatud arvuti optilisse draivi.
2. Järgige häälestusviisardi juhiseid, et installida ASUS PL-X31M utiliidi rakendus.
3. Klõpsake viisardi sulgemiseks käsku Close(Sule).
Pärast rakenduse installimist topeltklõpsake adapteri PL-X31M ikooni
, et
alustada adapteri PL-X31M kongureerimist.
7.Tarkvarainstall(valikuline)
Q4044_PL-X31.indb 52 8/14/08 2:16:54 PM
PL-X310B;0200MbpsHomePlugAVEthernet-adapteriPikakäynnistysohje
1. Pakkauksen sisältö
Suomi
53
• PL-X31M HomePlug AV Ethernet-adapteri x 1(x2 for PL-X32M)
• LAN-kaapeli x 1(x2 for PL-X32M)
• Pika-aloitusopas x 1
• CD x 1
2. Tekniset tiedot
Portti
1 x 10/100 Mbps Ethernet-portti
Virransyöttö
AC 100-240 V/50-60 Hz
Mitat
88(L) x 52 (S) x 32 (K) mm
Voimajohtonopeudet
200 Mbps saakka
Liitäntä
RJ45
LED-ilmaisin
Salaus 128-bittinen AES-salaus
Peitto 5000 neliöjalan kotiin saakka
Tiedonvälitysetäisyys Noin 300 m (vaihtelee sähköympäristöstä riippuen)
o
Lämpötilajakosteus • Käyttölämpötila: 0-40
C
• Suhteellinen kosteus käytettäessä: 10 % - 85 %
kondensoitumaton
o
• Varastointilämpötila: 0-60
C
• Varastointikosteus: 10 % - 85 % kondensoitumaton
Tarkista, että seuraavat vaatimukset täyttyvät:
• Ethernet-verkko on asennettu ja verkossa on käytettävissä Ethernet-portti.
• Jokaisessa PL-X31M:tä käyttävässä tietokoneessa pitää olla oikein määritetyt
TCP/IP-asetukset .
3.Järjestelmävaatimukset
Q4044_PL-X31.indb 53 8/14/08 2:16:57 PM
Virta
Ethernet-linkki
Voimajohtotila
PL-X310B;0200MbpsHomePlugAVEthernet-adapteriPikakäynnistysohje
Suomi
54
5. Laitteen tunteminen
Etupaneeli
Ohje:Älä kytke PL-X31M:tä virtaliuskaan, jatkojohtoon tai ylijännitesuojaan, sillä tämän
tekeminen voi estää niitä toimimasta oikein tai laskea verkon nopeutta.
4. PL-X310:n asennus
PL-X31M HomePlug AV Ethernet-adapteri mahdollistaa verkkopeleistä nauttimisen
ilman viivettä, video streaming –mediaohjelmistojen käyttämisen sekä Voice Over
Internet Protocol (VoIP) -puhelut.
1. Kytke PL-X31M:n laatikossa oleva verkkojohto verkossa olevan reitittimen tai
kytkimen LAN-porttiin.
2. Kytke PL-X31M:n toinen pää pistorasiaan ja liitä laite tietokoneeseen.
Reititin
Tietokone
Powerline-verkko
(aina salattu)
Tietokone
Q4044_PL-X31.indb 54 8/14/08 2:16:59 PM
PL-X310B;0200MbpsHomePlugAVEthernet-adapteriPikakäynnistysohje
Suomi
55
Kohde Ominaisuus Kuvaus
1
Ryhmittely Aloita ryhmittely-yhteyden asennusprosessi painamalla alle
10 sekuntia.
2
Reset-painike Palauta tehtaan oletusasetukset painamalla alle kolme
sekuntia.
3
Virta Verkkovirran LED
• Täysin vihreä laitteen ollessa kytkettynä päälle.
• Ei pala laitteen ollessa kytkettynä pois päältä.
4
Voimajohtotila Linkki-LED - virtajohtoverkon tila
• Voimajohtoverkkoon yhdistettynä ollessa vihreä.
• Ei pala, kun muita samaa voimajohtoverkon nimeä Ei pala, kun muita samaa voimajohtoverkon nimeäEi pala, kun muita samaa voimajohtoverkon nimeä
käyttäviä yhteensopivia voimajohtolaitteita ei löydy.
5
Ethernet-linkki Ethernet-liikenne-LED
• Täysin vihreä, kun Ethernet-portti on linkitetty, mutta ei
ole toimintaa.
• Vilkkuu vihreänä, kun Ethernet-portin ja voimajohdon
välillä on liikennettä.
• Ei pala, kun Ethernet-portti ei ole yhteydessä.
6
10/100 Mbps Ethernet-portti
Takapaneeli
6.Turvapari(valinnainen)
Voimajohtojen kautta lähetetty data on salattu tiedon turvaamiseksi.
MuodostaturvallisuusparipainamallaRyhmittely-painiketta
6
Q4044_PL-X31.indb 55 8/14/08 2:17:01 PM
PL-X310B;0200MbpsHomePlugAVEthernet-adapteriPikakäynnistysohje
Suomi
56
K:PL-X310-apuohjelmaeitunnistalaitteita.
V: Palauta laitteeseen tehtaan oletusasetukset painamalla Reset-painiketta.
K:Voimajohtolaitteet lopettavat tiedon välittämisen verkon nimenVoimajohtolaitteet lopettavat tiedon välittämisen verkon nimenVoimajohtolaitteetlopettavattiedonvälittämisenverkonnimen
vaihtamisenjälkeenPL-X310-apuohjelmaakäyttäen..
V: Palauta voimajohtolaitteiden tiedonvälitys tekemällä seuraavaa:
1. Käynnistä PL-X31M-apuohjelma ja valitse Privacy(Yksityisyys)-välilehti.
2. Napsauta Usedefault(PublicNetwork)(Käytäoletusta(Julkinenverkko))
-painiketta.
3. Valitse Main(Yleistä)-välilehti ja tarkista, että apuohjelma tunnistaa
voimajohtoverkon kaikki laitteet.
Mukana tulevalla tuki-CD:llä oleva määritysapuohjelma mahdollistaa oman
ainutlaatuisen ja salatun voimajohtoverkon asentamisen. Apuohjelmassa on
seuraavat ominaisuudet: Selainpohjainen hallinta ja valvonta verkon kautta.
Selainpohjainenhallinta
8.Vianhakuvinkkejä
Asennusohjelma mahdollistaa PL-X31M:n määrittämisen helposti mistä
tahansa koneesta, jossa on Windows 2000, Windows XP, tai Windows Vista, 7
-käyttöjärjestelmä. Apuohjelma mahdollistaa voimajohtoverkon perustamisen.
Valvonta verkon kautta
PL-X31M:n etupaneelin LED:it mahdollistavan laitteen tilan ja toiminnan helpon
tarkkailun.
Ohjelmistonasentaminen:
Ohjelmiston asentaminen:
1. Laita PL-X31M:n resurssi-CD reitittimeen kytketyn tietokoneen optiseen asemaan.
2. Asenna ASUS PL-X31M –apuohjelma noudattamalla asennusvelhoa.
3. Sulje asennusvelho napsauttamalla Sulje(Close).
Aloita PL-X31M-laitteen määrittäminen kaksoisnapsauttamalla ohjelman
asentamisen jälkeen PL-X31M-kuvaketta
7.Ohjelmistonasentaminen(valinnainen)
.
Q4044_PL-X31.indb 56 8/14/08 2:17:01 PM
ΠροσαρμογέαςEthernetPL-X310B;0200MbpsHomePlugAVΣύντομοςοδηγόςγιαταπρώταβήματα
1.Περιεχόμενασυσκευασίας
Ελληνικά
57
• Προσαρμογέας Ethernet PL-X31M HomePlug AV x 1 (x2 for PL-X32M)
• Καλώδιο τοπικού δικτύου x 1(x2 for PL-X32M)
• Σύντομος οδηγός για τα πρώτα βήματα x 1
• CD x 1
2.Σύνοψητεχνικώνχαρακτηριστικών
Θύρα
1 x 10/100 Mbps θύρα Ethernet
Τροφοδοσία
AC 100-240V/50-60Hz
Διαστάσεις
88(Π) X 52(Β) X 32(Υ) mm
Ταχύτητεςγραμμήςρεύματος
Έως 200 Mbps
Σύνδεση
RJ45
ΈνδειξηLED
Κρυπτογράφηση
Κρυπτογράφηση 128-bit AES
Κάλυψη
Οικία έως 465 τετραγωνικά μέτρα
Απόστασηεπικοινωνίας
Περίπου 300M (διαφέρει ανάλογα με το ηλεκτικό δίκτυο)
o
Θερμοκρασίακαιυγρασία
• Θερμοκρασία λειτουργίας: 0-40
C
• Σχετική υγρασία λειτουργίας: 10% με 85% χωρίς
υδρατμούς
o
• Θερμοκρασία Αποθήκευσης: 0-60
C
• Υγρασία Αποθήκευσης: 10% με 85% χωρίς υδρατμούς
Βεβαιωθείτε πως πληρούνται οι παρακάτω απαιτήσεις:
• Το δίκτυο Ethernet είναι εγκαταστημένο και υπάρχει μια διαθέσιμη
θύρα Ethernet στο δίκτυό σας.
• Σε όλους τους υπολογιστές που θα χρησιμοποιηθεί το PL-X31M πρέπει να
είναι σωστά διαμορφωμένες οι ρυθμίσεις TCP/IP.
3.ΑπαιτήσειςΣυστήματος
Τροφοδοσία
Σημείωση:Μη συνδέσετε το PL-X31M σε πολύπριζο, προέκταση ή προστατευτικό
ρεύματος, καθώς αυτό μπορεί να εμποδίσει τη σωστή λειτουργία τους ή να
υποβαθμίσει την απόδοση του δικτύου.
Q4044_PL-X31.indb 57 8/14/08 2:17:04 PM
Σύνδεση Ethernet
Λειτουργία γραμμής ρεύματος
