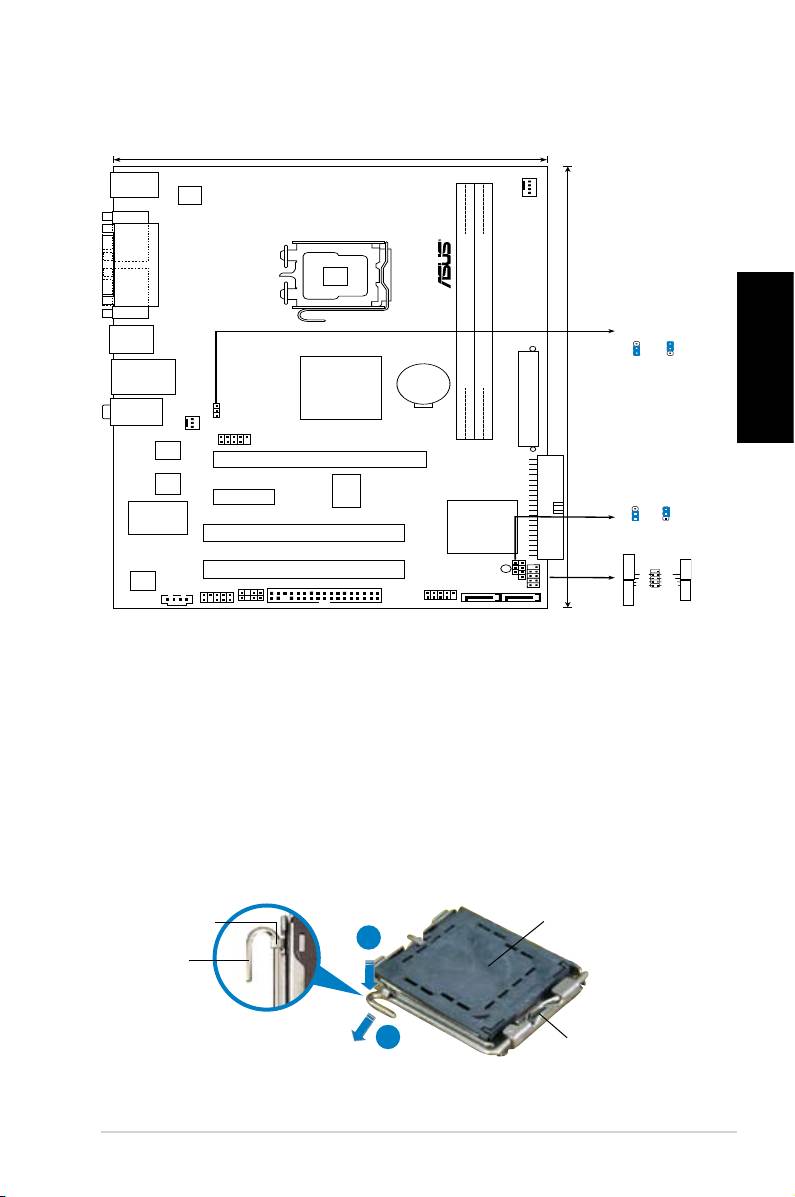

1. Motherboard-Layout

Deutsch

2. Installieren der CPU

®

Folgen Sie diesen Schritten, um einen Intel

Prozessor auf dem LGA 775-

Sockel zu installieren.

1. Drücken Sie den Ladehebel mit Ihrem Daumen (A) und schieben ihn nach

links (B), bis er von dem Halteriegel losgelassen wird.

Halteriegel

PnP-Kappe

A

Ladehebel

B

B

Diese Seite der Cam-Box

sollte zu Ihnen zeigen.

ASUS P5SD2-VM

5

18.3cm(7.2in)

PS/2KBMS

T: Mouse

B: Keyboard

CPU_FAN

ATX12V

COM1

LGA775

PARALLEL PORT

VGA1

(64 bit,240-pin module)

PS2_USB_PWR

2

USB34

3

2

2

1

+5V

+5VSB

(Default)

LAN1_USB12

CR2032 3V

Lithium Cell

SIS 672

CMOS Power

DDR2 DIMM1 (64 bit,240-pin module)

DDR2 DIMM

24.4cm(9.6in)

AUDIO

PS2_USB_PWR

EATXPWR

CHA_FAN

USB78

Atheros

F2

PCIEX16

4Mb

BIOS

PCIEX1_1

RTM876-660

CLRTC

2 3

Super I/O

P5SD2-VM

1 2

Normal

SIS 968

Clear RTC

(Default)

PCI1

F_PANEL

SPEAKER

PRI_IDE

PCI2

SB_PWR

GND

Reset

ALC662

CHASSIS

PWR BTN

PWR

Ground

RESET

PLED-

IDELED-

SPDIF_OUT

FLOPPY

USB56

CLRTC

F_PANEL

PLED+

IDELED+

CD

AAFP

SATA2

SATA1

HD LED

PWR LED
