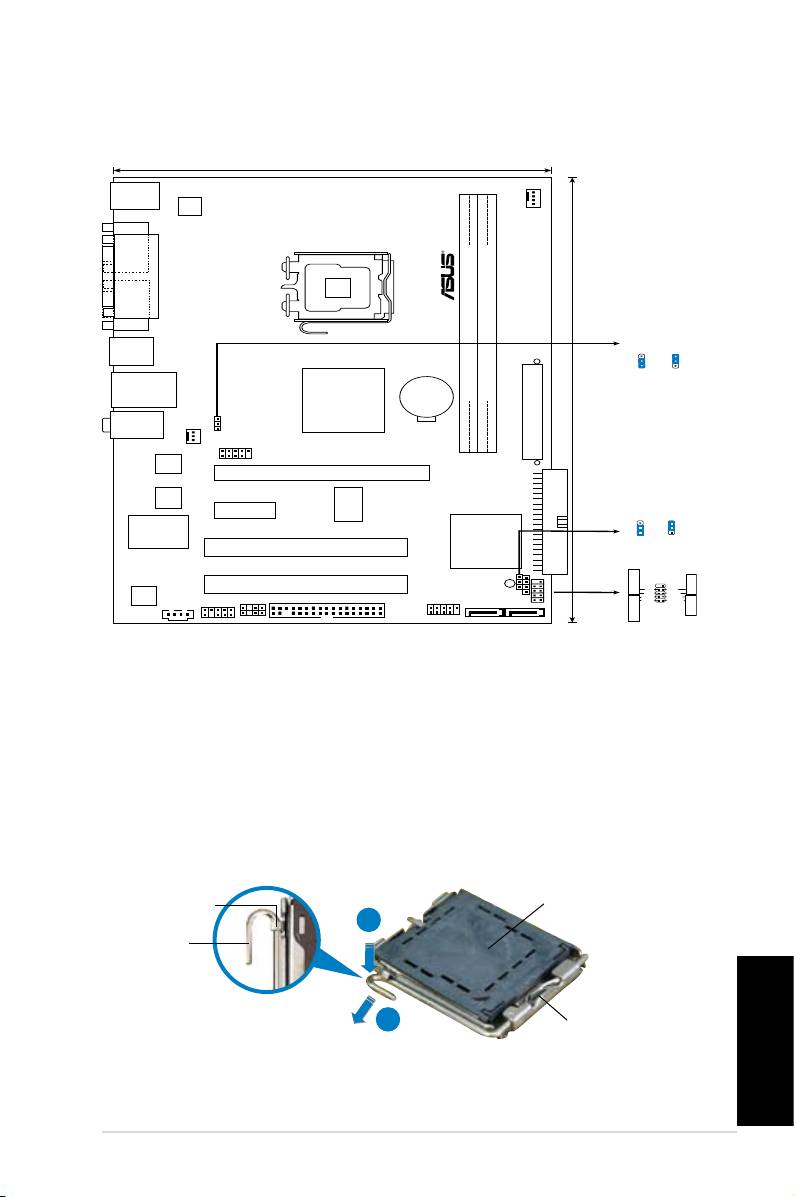

1. Disposição da placa-principal

2. Instalação da CPU

®

Siga estas etapas para instalar um processador Intel

no socket 775.

1. Exerça pressão sobre a alavanca com o seu polegar (A) e de seguida

mova-a para a esquerda (B) até car liberta da patilha de xação.

Patilha de xação

Tampa PnP

A

Alavanca

B

B

Este lado da “cam box”

deve car voltada para si.

Português

ASUS P5SD2-VM

17

18.3cm(7.2in)

PS/2KBMS

T: Mouse

B: Keyboard

CPU_FAN

ATX12V

COM1

LGA775

PARALLEL PORT

VGA1

PS2_USB_PWR

USB34

3

2

2

1

+5V

+5VSB

(Default)

LAN1_USB12

CR2032 3V

Lithium Cell

SIS 672

CMOS Power

DDR2 DIMM1 (64 bit,240-pin module)

DDR2 DIMM2 (64 bit,240-pin module)

24.4cm(9.6in)

AUDIO

PS2_USB_PWR

EATXPWR

CHA_FAN

USB78

Atheros

F2

PCIEX16

4Mb

BIOS

PCIEX1_1

RTM876-660

CLRTC

2 3

Super I/O

P5SD2-VM

1 2

Normal

SIS 968

Clear RTC

(Default)

PCI1

F_PANEL

SPEAKER

PRI_IDE

PCI2

SB_PWR

GND

Reset

ALC662

CHASSIS

PWR BTN

PWR

Ground

RESET

PLED-

IDELED-

SPDIF_OUT

FLOPPY

USB56

CLRTC

F_PANEL

PLED+

IDELED+

CD

AAFP

SATA2

SATA1

HD LED

PWR LED
