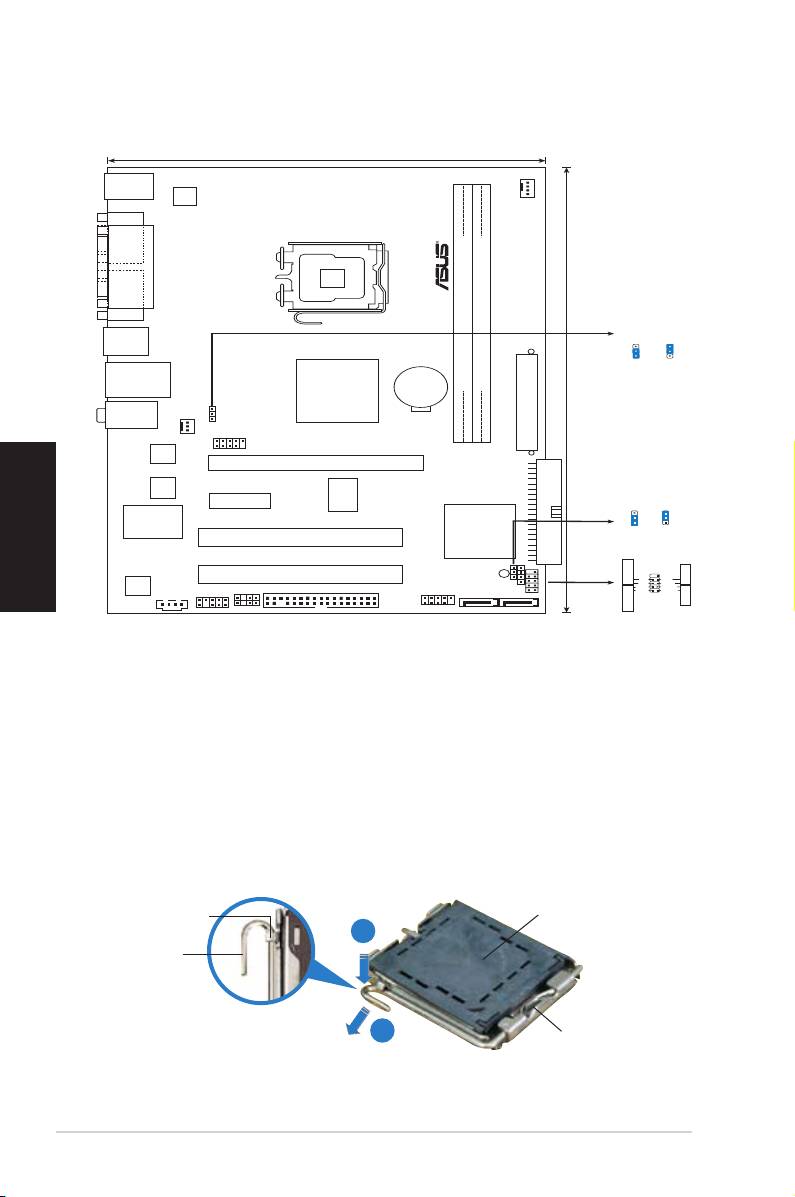

Asus P5SD2-VM: 1. Diagramma disposizione scheda madre

1. Diagramma disposizione scheda madre: Asus P5SD2-VM

1. Diagramma disposizione scheda madre

Italiano

2. Installazione della CPU

®

Attenersi alle seguenti fasi per installare un processore Intel

nel pacchetto

775.

1. Premere la levetta di carico con il pollice (A), poi spostarla e sinistra (B)

nché è liberata dalla linguetta di trattenimento.

Linguetta di

Copertura PnP

trattenimento

A

Levetta di

carico

B

B

Questo lato del modulo deve

essere rivolto verso sé stessi.

8

ASUS P5SD2-VM

18.3cm(7.2in)

PS/2KBMS

T: Mouse

B: Keyboard

CPU_FAN

ATX12V

COM1

LGA775

PARALLEL PORT

VGA1

(64 bit,240-pin module)

PS2_USB_PWR

2

USB34

3

2

2

1

+5V

+5VSB

(Default)

LAN1_USB12

CR2032 3V

Lithium Cell

SIS 672

CMOS Power

DDR2 DIMM1 (64 bit,240-pin module)

DDR2 DIMM

24.4cm(9.6in)

AUDIO

PS2_USB_PWR

EATXPWR

CHA_FAN

USB78

Atheros

F2

PCIEX16

4Mb

BIOS

PCIEX1_1

RTM876-660

CLRTC

2 3

Super I/O

P5SD2-VM

1 2

Normal

SIS 968

Clear RTC

(Default)

PCI1

F_PANEL

SPEAKER

PRI_IDE

PCI2

SB_PWR

GND

Reset

ALC662

CHASSIS

PWR BTN

PWR

Ground

RESET

PLED-

IDELED-

SPDIF_OUT

FLOPPY

USB56

CLRTC

F_PANEL

PLED+

IDELED+

CD

AAFP

SATA2

SATA1

HD LED

PWR LED
