2.  Установка процессора

Для  установки  процессора  Intel

®

  в  корпусе  775-land  выполните

следущее.

1.  Нажмите  на  удерживающий    рычаг  большим  пальцем  (А),  затем

перемещайте его влево (В) до тех пор, пока он не высвободится из-

под фиксирующего язычка.

2.  Поднимите рычаг на угол 135°.

3.

Поднимите пластинку большим и указательным пальцами на угол 100°,

затем выдавите крышку PnP из окна пластинки и удалите ее.

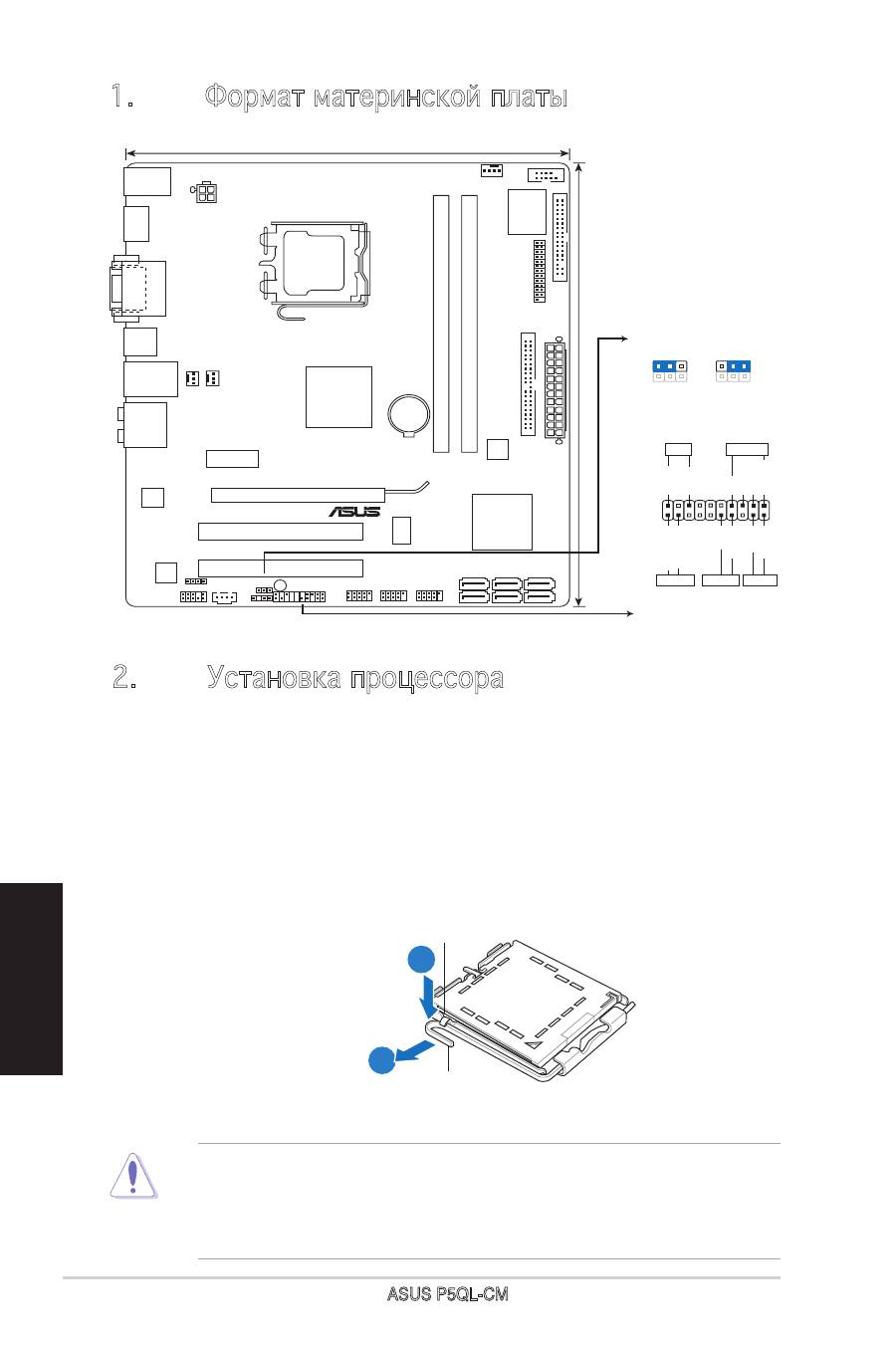

1.  Формат материнской платы

•

Для  предотвращения  повреждения  контактов  разъема  не

удаляйте крышку PnP до начала установки ЦПУ.

•

Для возврата товара сохраняйте упаковку.

•

Гарантия на товар не распространяется на случай повреждения

контактов разъема.
