Asus P5QL-CM: 1. Rozmieszczenie elementów płyty głównej

0

Polski

ASUS P5QL-CM

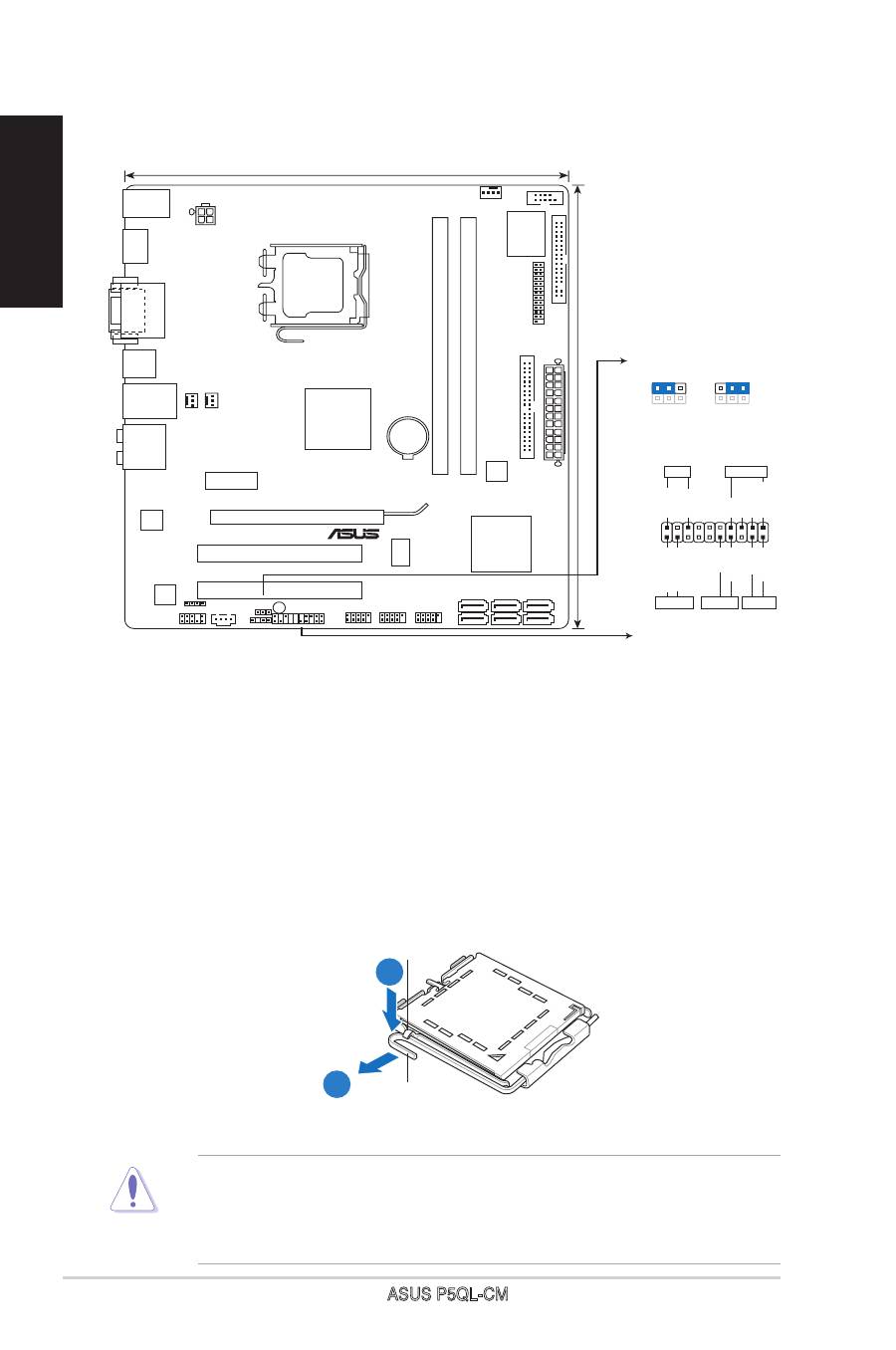

1.  Rozmieszczenie elementów płyty głównej

•

Aby uniknąć uszkodzenia szpilek gniazda, nie należy zdejmować

pokrywki PnP, aż do zainstalowania procesora.

•

Należy zachować pokrywki na wypadek zwrotu produktu.

•

Gwarancja produktu nie obejmuje uszkodzeń szpilek gniazda.

.  Instalacja procesora

Wykonaj podane czynności w celu zainstalowania procesora Intel

®

 w obudowie

775-land.

1.  Naciśnij kciukiem (A) dźwignię ładowania, a następnie przesuń ją w lewo (B),

aż do jej zwolnienia z zatrzasku mocującego.

2.  Unieś dźwignię ładowania w kierunku wskazanym strzałką pod kątem 135º.

3.  Unieś kciukiem i palcem wskazującym płytę ładowania pod kątem 100º (A), a

następnie naciśnij pokrywkę PnP z okna płyty ładowania w celu zdjęcia (B).

P5QL-CM

PCIEX16

PCIEX1_1

PCI2

PCI1

PRI_IDE

FLOPPY

LPT

USB1112

USB910

USB78

PANEL

SPDIF_OUT

RTM

870T-954

ATX12V

EATXPW

R

CPU_FAN

COM1

PWR_FAN

Intel

®

G43

Lithium Cell

CMOS Power

Super

I/O

AUDIO

VIA

VT1708B

RTL

8111C

KBMS_

USB56

8Mb

BIOS

SB_PWR

CLRTC

CHASSIS

22.9cm(9.0in)

24.4cm(9.6in)

LGA775

Intel

®

ICH10

DDR2 DIMM_A1 (64bit, 240-pin module)

DDR2 DIMM_B1 (64bit, 240-pin module)

DP

DVI_VG

A

LAN1_USB12

USB34

SATA1

SATA3

SATA5

SATA2

SATA4

SATA6

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

PIN 1

* Requires an ATX power supply

PLED

SPEAKER

PLED

+

PLED

-

+5V

Groun

d

Groun

d

Speake

r

IDE_LED

+

IDE_LED

-

PWR

Groun

d

Rese

t

Groun

d

PANEL

IDE_LED

PWRSW

RESET

AAFP

CD

CHA_FAN

Zatrzask

podtrzymujący

Dźwignia

ładowania

A

B
