Asus P5QL-CM: 1. Разположение на елементите на дънната платка

Български

ASUS P5QL-CM

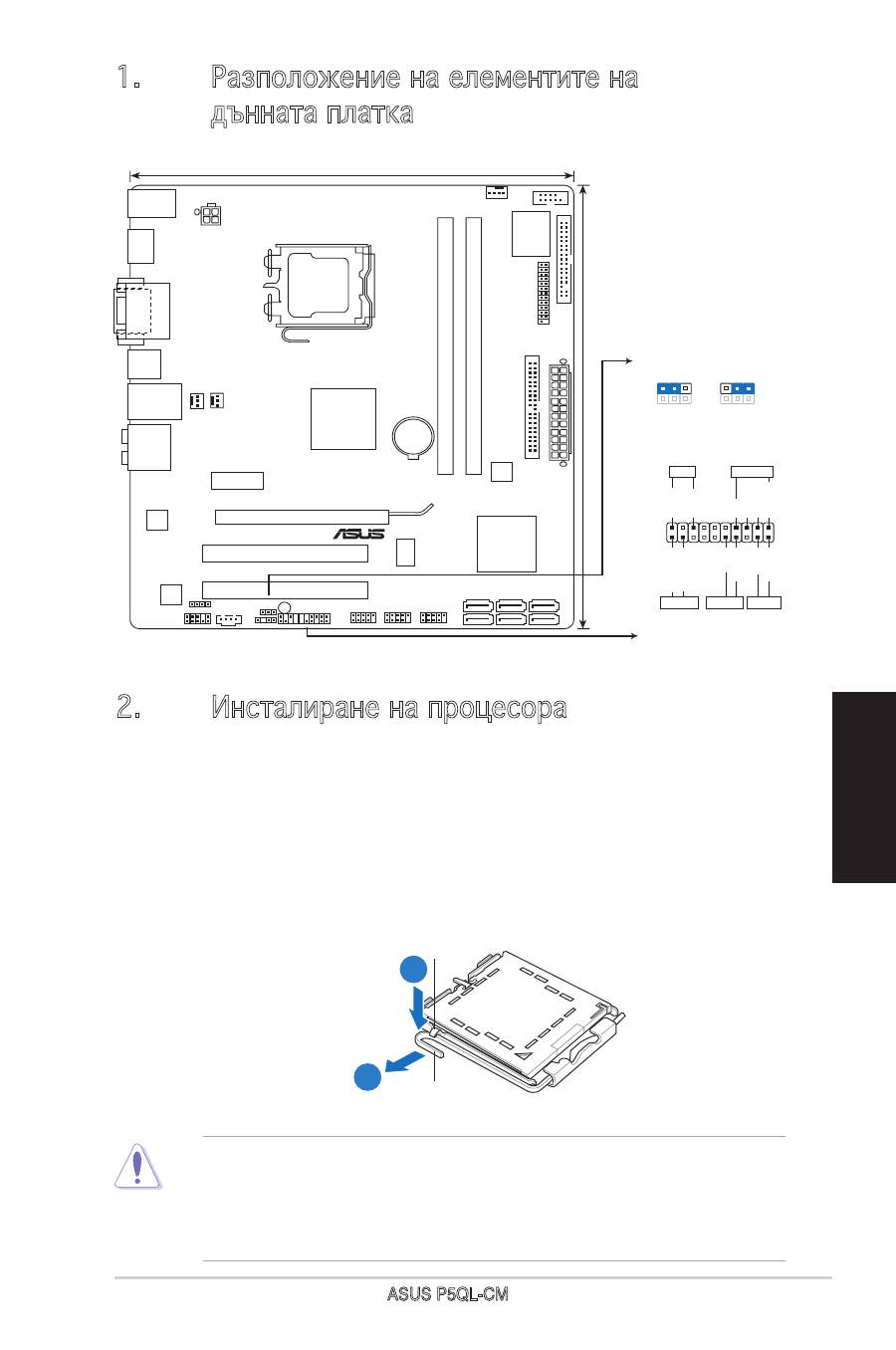

1.  Разположение на елементите на   дънната платка

•

За да се предотврати деформация на щифтовете, не премахвайте

PnP тапата, освен ако няма да инсталирате процесор.

•

Моля пазете тапата в случай че искате да върнете закупения

продукт.

•

Гаранцията не покрива повреди на щифтовете.

2.  Инсталиране на процесора

Следвайте тези упътвания, за да инсталирате процесор Intel

®

 в пакет 775-Land.

1.

Натиснете лоста за зареждане с палец (A), след това го преместете наляво (B), докато

държачът се освободи.

2.

Повдигнете лоста за зареждане по посока на стрелката до 135

0

.

3.

Повдигнете пластината за зареждане с палец и показалец до 100

0

 (A), след което

премахнете PnP тапата, като я избутате от пластината за зареждане (B).

Държач

Лост за

зареждане

A

B

P5QL-CM

PCIEX16

PCIEX1_1

PCI2

PCI1

PRI_IDE

FLOPPY

LPT

USB1112

USB910

USB78

PANEL

SPDIF_OUT

RTM

870T-954

ATX12V

EATXPW

R

CPU_FAN

COM1

PWR_FAN

Intel

®

G43

Lithium Cell

CMOS Power

Super

I/O

AUDIO

VIA

VT1708B

RTL

8111C

KBMS_

USB56

8Mb

BIOS

SB_PWR

CLRTC

CHASSIS

22.9cm(9.0in)

24.4cm(9.6in)

LGA775

Intel

®

ICH10

DDR2 DIMM_A1 (64bit, 240-pin module)

DDR2 DIMM_B1 (64bit, 240-pin module)

DP

DVI_VG

A

LAN1_USB12

USB34

SATA1

SATA3

SATA5

SATA2

SATA4

SATA6

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

PIN 1

* Requires an ATX power supply

PLED

SPEAKER

PLED

+

PLED

-

+5V

Groun

d

Groun

d

Speake

r

IDE_LED

+

IDE_LED

-

PWR

Groun

d

Rese

t

Groun

d

PANEL

IDE_LED

PWRSW

RESET

AAFP

CD

CHA_FAN
