1. Planpłytygłównej

Polski

2. Instalacjaprocesora

®

Wykonaj podane czynności w celu zainstalowania procesora Intel

w obudowie

775-land.

1. Naciśnij kciukiem (A) dźwignię ładowania, a następnie przesuń ją w lewo

(B), aż do jej zwolnienia z zatrzasku mocującego.

Zatrzask

Pokrywka PnP

podtrzymujący

A

Dźwignia

ładowania

B

B

Ta strona obudowy

mimośrodowej powinna być

skierowana do użytkownika.

20

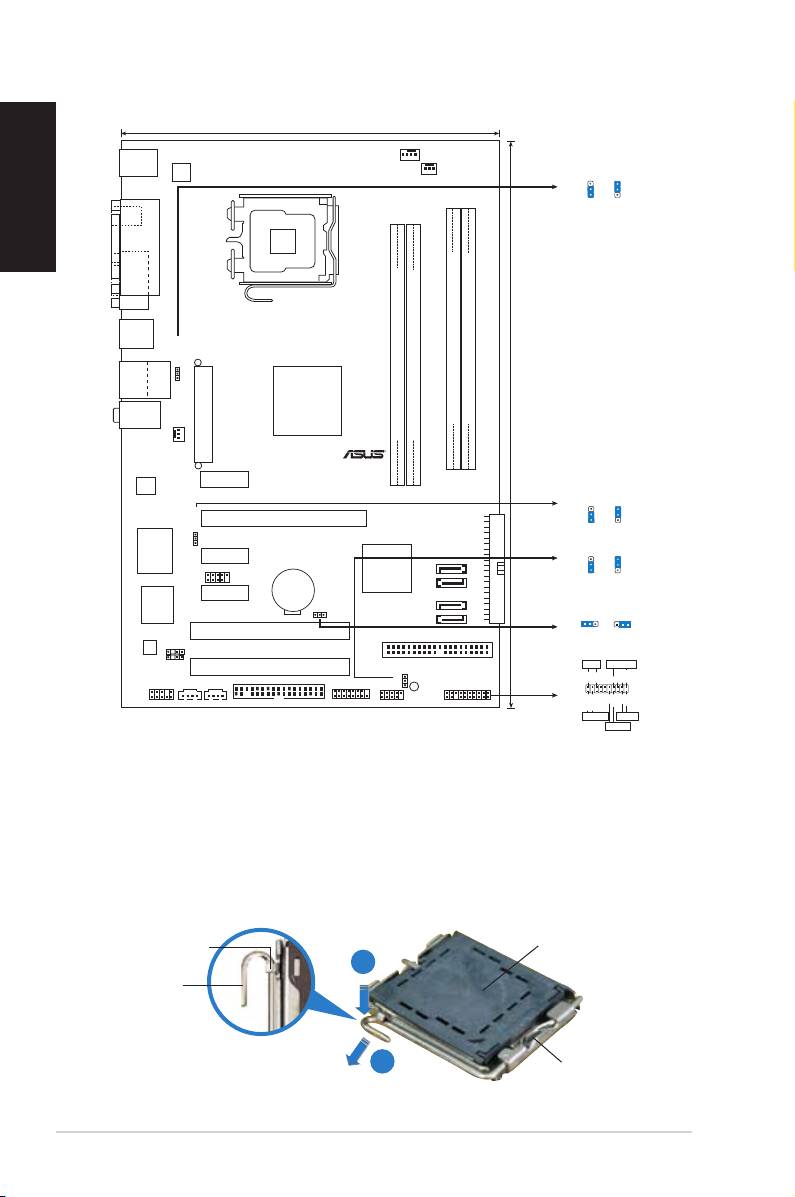

ASUS P5ND2 SE

19.6cm (8.0in)

CPU_FAN

PS/2KBMS

ATX12V

PWR_FAN

T: Mouse

B: Keyboard

USBPW1234

3

2

2

1

+5V

+5VSB

(Default)

SPDIF_O1

LGA775

PARALLEL PORT

COM1

USB12

USBPW1234

Bottom:

Top:

USB3

RJ-45

USB4

nVIDIA

Top:Line In

Crush19

Center:Line Out

Ultra

Below:Mic In

CHA_FAN

DDR2 DIMM_B1 (128 bit,240-pin module)

DDR2 DIMM_B2 (128 bit,240-pin module)

EATXPWR

DDR2 DIMM_A1 (128 bit,240-pin module)

DDR2 DIMM_A2 (128 bit,240-pin module)

R

30.5cm (12.0in)

PCIEX1_1

RTL8111B

P5ND2 SE

USBPW78

3

2

2

PCIEX16

1

USBPW78

+5V

+5VSB

(Default)

SEC_IDE

USBPW56

PCIEX1_2

3

2

2

Super I/O

USB78

MCP51

SATA4

1

+5V

+5VSB

CR2032 3V

SATA3

(Default)

Lithium Cell

PCIEX1_3

CMOS Power

4Mb

SATA2

CLRTC

BIOS

CLRTC

SATA1

2 31 2

PCI1

Normal Clear CMOS

PRI_IDE

(Default)

AD1986A

CHASSIS

SPDIF_OUT

PLED SPEAKER

PCI2

SB_PWR

AAFP

CD AUX

GAME

PLED+

PLED-

+5V

Ground

Ground

Speaker

USBPW56

NEL

FLOPPY

USB56

PANEL

PWR

Ground

Reset

Ground

IDE_LED+

IDE_LED-

IDE_LED

RESET

PWRSW

* Requires an ATX power supply
