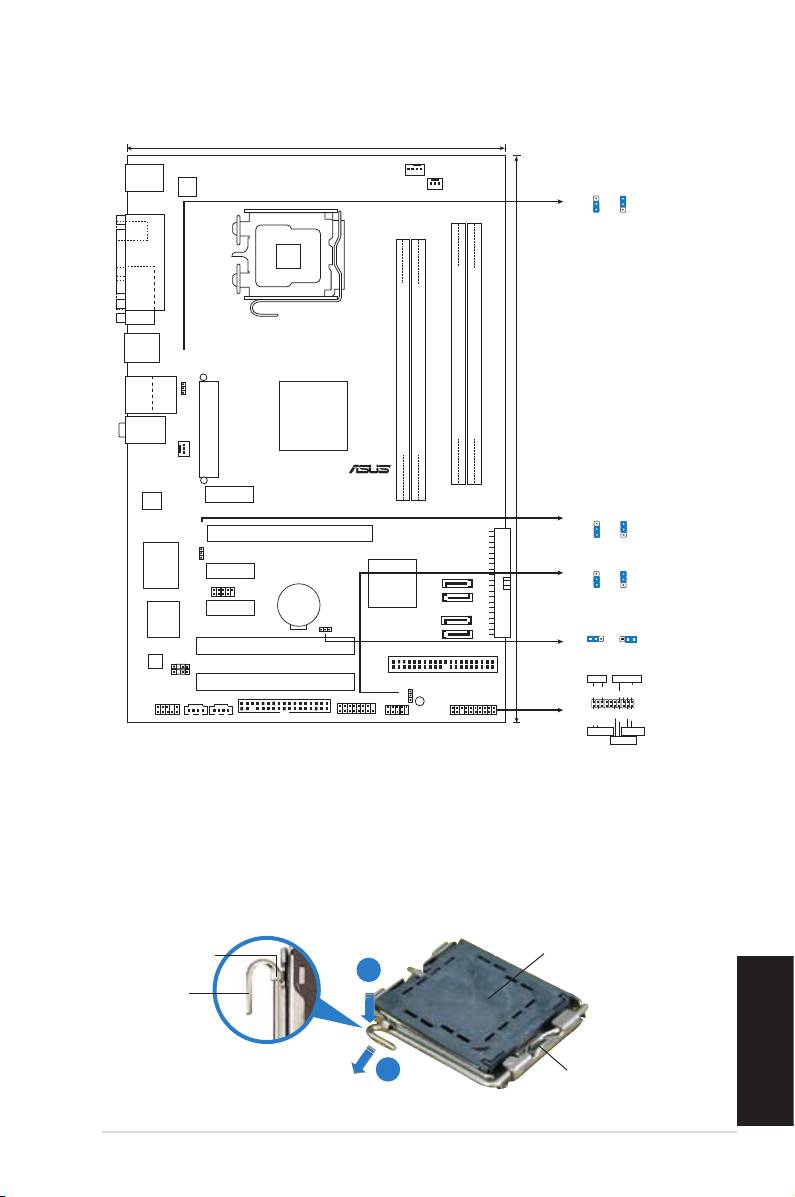

1. Disposição da placa-principal
2. Instalação da CPU
®
Siga estas etapas para instalar um processador Intel
no socket 775.
1. Exerça pressão sobre a alavanca com o seu polegar (A) e de seguida
mova-a para a esquerda (B) até car liberta da patilha de xação.
Patilha de xação
Tampa PnP
A
Alavanca
B
B
Este lado da “cam box”
Português
deve car voltada para si.
ASUS P5ND2 SE
17
19.6cm (8.0in)
CPU_FAN
PS/2KBMS
ATX12V
PWR_FAN
T: Mouse
B: Keyboard
USBPW1234
3
2
2
1
+5V
+5VSB
(Default)
SPDIF_O1
LGA775
PARALLEL PORT
COM1
USB12
USBPW1234
Bottom:
Top:
USB3
RJ-45
USB4
nVIDIA
Top:Line In
Crush19
Center:Line Out
Ultra
Below:Mic In
CHA_FAN
DDR2 DIMM_B1 (128 bit,240-pin module)
DDR2 DIMM_B2 (128 bit,240-pin module)
EATXPWR
DDR2 DIMM_A1 (128 bit,240-pin module)
DDR2 DIMM_A2 (128 bit,240-pin module)
R
30.5cm (12.0in)
PCIEX1_1
RTL8111B
P5ND2 SE
USBPW78
3
2
2
PCIEX16
1
USBPW78
+5V
+5VSB
(Default)
SEC_IDE
USBPW56
PCIEX1_2
3
2
2
Super I/O
USB78
MCP51
SATA4
1
+5V
+5VSB
CR2032 3V
SATA3
(Default)
Lithium Cell
PCIEX1_3
CMOS Power
4Mb
SATA2
CLRTC
BIOS
CLRTC
SATA1
2 31 2
PCI1
Normal Clear CMOS
PRI_IDE
(Default)
AD1986A
CHASSIS
SPDIF_OUT
PLED SPEAKER
PCI2
SB_PWR
AAFP
CD AUX
GAME
PLED+
PLED-
+5V
Ground
Ground
Speaker
USBPW56
NEL
FLOPPY
USB56
PANEL
PWR
Ground
Reset
Ground
IDE_LED+
IDE_LED-
IDE_LED
RESET
PWRSW
* Requires an ATX power supply
