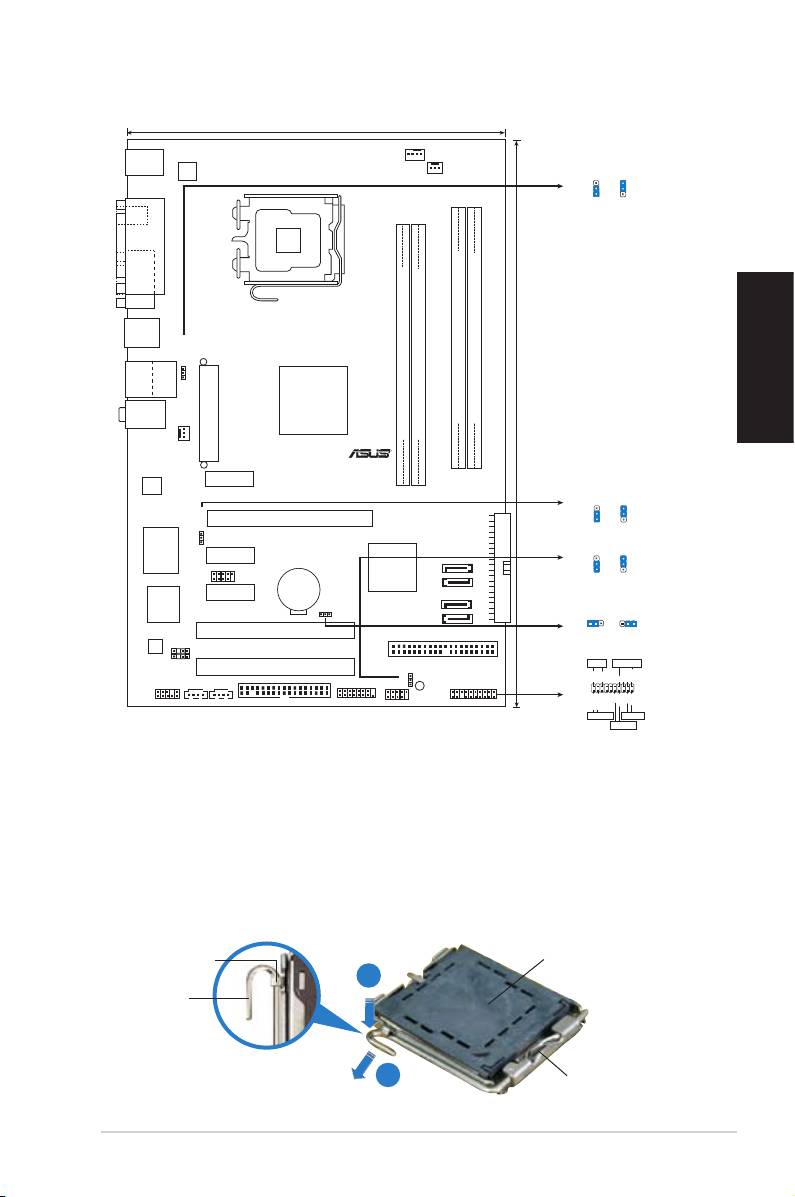

Asus P5ND2 SE: 1. Motherboard-Layout

1. Motherboard-Layout: Asus P5ND2 SE

1. Motherboard-Layout

Deutsch

2. Installieren der CPU

®

Folgen Sie diesen Schritten, um einen Intel

Prozessor auf dem LGA 775-

Sockel zu installieren.

1. Drücken Sie den Ladehebel mit Ihrem Daumen (A) und schieben ihn nach

links (B), bis er von dem Halteriegel losgelassen wird.

Halteriegel

PnP-Kappe

A

Ladehebel

B

B

Diese Seite der Cam-Box

sollte zu Ihnen zeigen.

ASUS P5ND2 SE

5

19.6cm (8.0in)

CPU_FAN

PS/2KBMS

ATX12V

PWR_FAN

T: Mouse

B: Keyboard

USBPW1234

3

2

2

1

+5V

+5VSB

(Default)

SPDIF_O1

LGA775

PARALLEL PORT

COM1

USB12

USBPW1234

Bottom:

Top:

USB3

RJ-45

USB4

nVIDIA

Top:Line In

Crush19

Center:Line Out

Ultra

Below:Mic In

CHA_FAN

DDR2 DIMM_B1 (128 bit,240-pin module)

DDR2 DIMM_B2 (128 bit,240-pin module)

EATXPWR

DDR2 DIMM_A1 (128 bit,240-pin module)

DDR2 DIMM_A2 (128 bit,240-pin module)

R

30.5cm (12.0in)

PCIEX1_1

RTL8111B

P5ND2 SE

USBPW78

3

2

2

PCIEX16

1

USBPW78

+5V

+5VSB

(Default)

SEC_IDE

USBPW56

PCIEX1_2

3

2

2

Super I/O

USB78

MCP51

SATA4

1

+5V

+5VSB

CR2032 3V

SATA3

(Default)

Lithium Cell

PCIEX1_3

CMOS Power

4Mb

SATA2

CLRTC

BIOS

CLRTC

SATA1

2 31 2

PCI1

Normal Clear CMOS

PRI_IDE

(Default)

AD1986A

CHASSIS

SPDIF_OUT

PLED SPEAKER

PCI2

SB_PWR

AAFP

CD AUX

GAME

PLED+

PLED-

+5V

Ground

Ground

Speaker

USBPW56

NEL

FLOPPY

USB56

PANEL

PWR

Ground

Reset

Ground

IDE_LED+

IDE_LED-

IDE_LED

RESET

PWRSW

* Requires an ATX power supply
