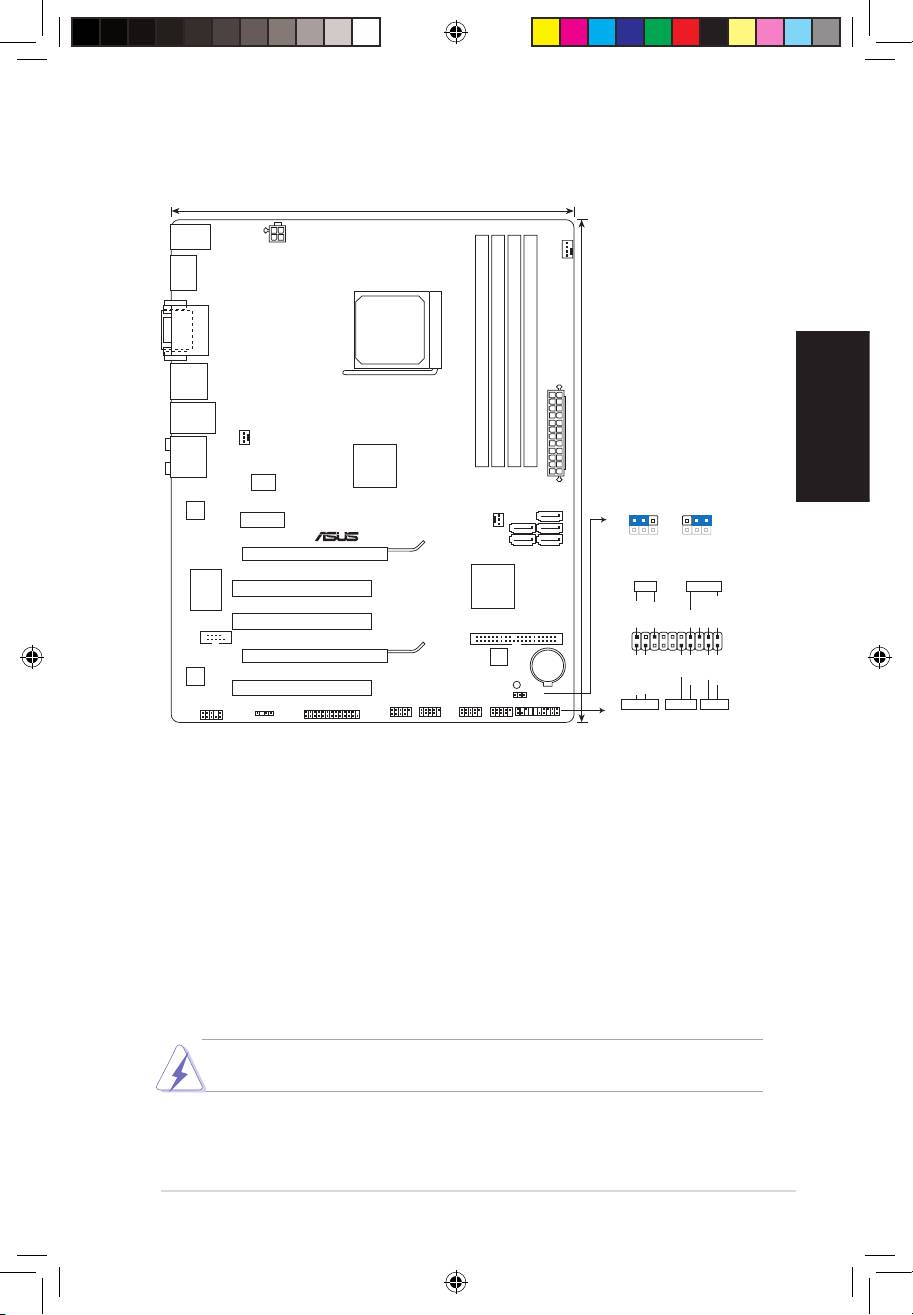

Asus M4A785TD-V EVO U3S6: 1. Motherboard-Layout

1. Motherboard-Layout

Deutsch

2. Installieren der CPU

So installieren Sie den Prozessor:

1. Suchen Sie auf dem Motherboard den Prozessorsockel.

2. Heben Sie den Sockelhebel bis zu einem Winkel von 90 Grad hoch.

3. Positionieren Sie die CPU oberhalb des Sockels, so dass die CPU-Ecke mit dem

goldenen Dreieck auf der Sockelecke mit dem kleinen Dreieck liegt.

4. Setzen Sie die CPU vorsichtig in den Sockel ein. Achten Sie auf den korrekten

Sitz.

Die CPU passt nur in einer Richtung in den Sockel. Stecken Sie die CPU nicht gewaltsam

hinein, um verbogene Kontaktstifte und Schäden an der CPU zu vermeiden!

5. Sobald die CPU richtig sitzt, drücken Sie den Sockelhebel nach unten, um die

CPU zu arretieren. Sie hören einen Klickton, wenn der Hebel einrastet.
