Asus M4A785TD-V EVO U3S6: 1. Izgled matične ploče 2. Instalacija procesora

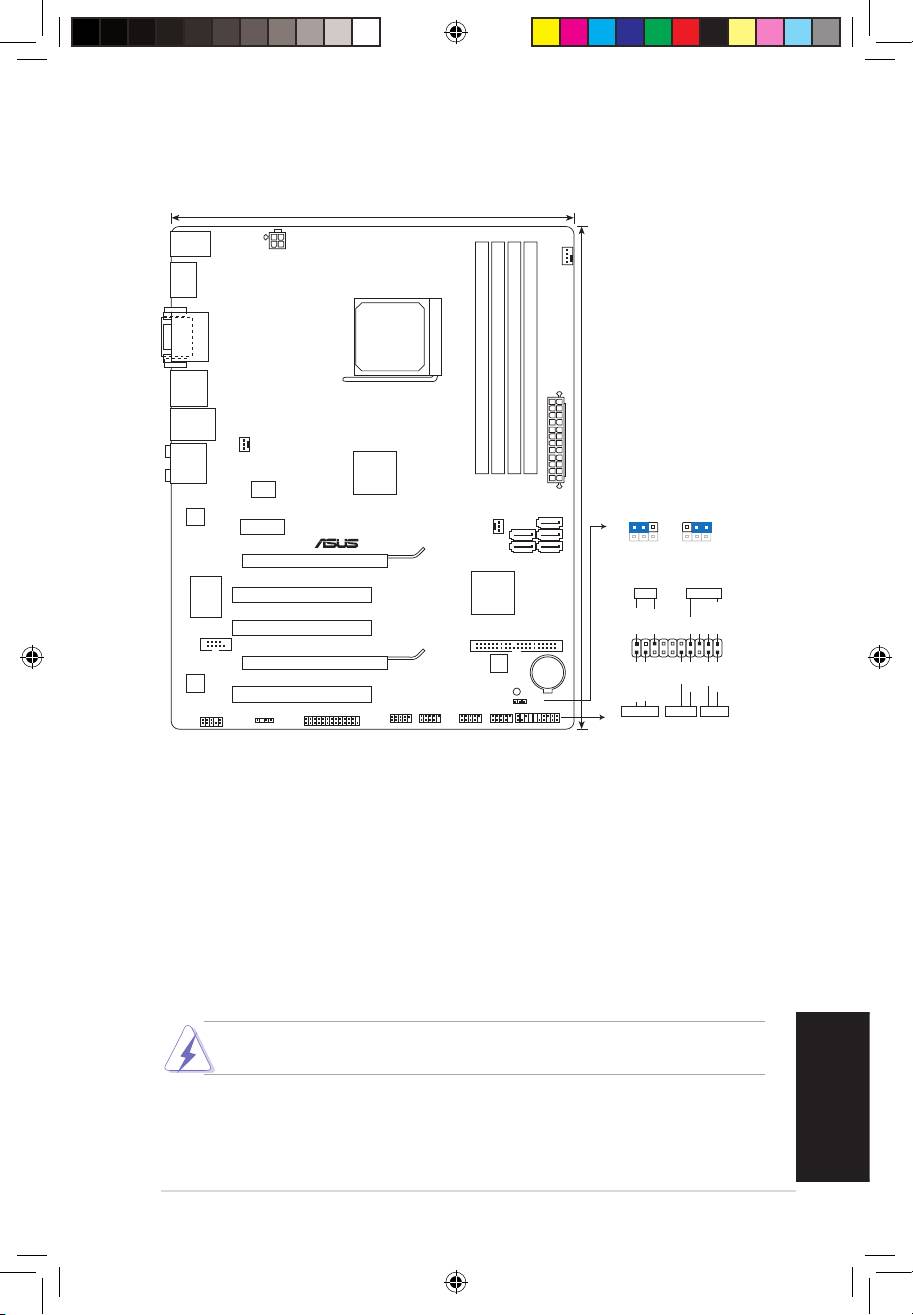

1. Izgled matične ploče

2. Instalacija procesora

Da bi instalirali procesor:

1. Postavite CPU priključak na matičnu ploču.

2. Podignite polugu ležišta dok ne zauzme ugao od 90° u odnosu na matičnu

ploču.

3. Postavite procesor iznad slota tako da se ugao procesora sa zlatnom oznakom

poklapa sa uglom slota sa malim trouglom.

4. Pažljivo ubacite procesor u ležište.

Procesor se može ubaciti u ležište samo na jedan način. NEMOJTE ubacivati procesor

na silu, kako biste izbegli oštećenje pinova na procesoru!

5. Kada se procesor nađe na svom mestu, pažljivo spustite polugu ležišta u donju

poziciju. Kada se poluga nađe u krajnjem položaju, procesor je osiguran.
