Asus M4A785TD-V EVO U3S6: 1. Disposição da placa-principal 2. Instalação da CPU

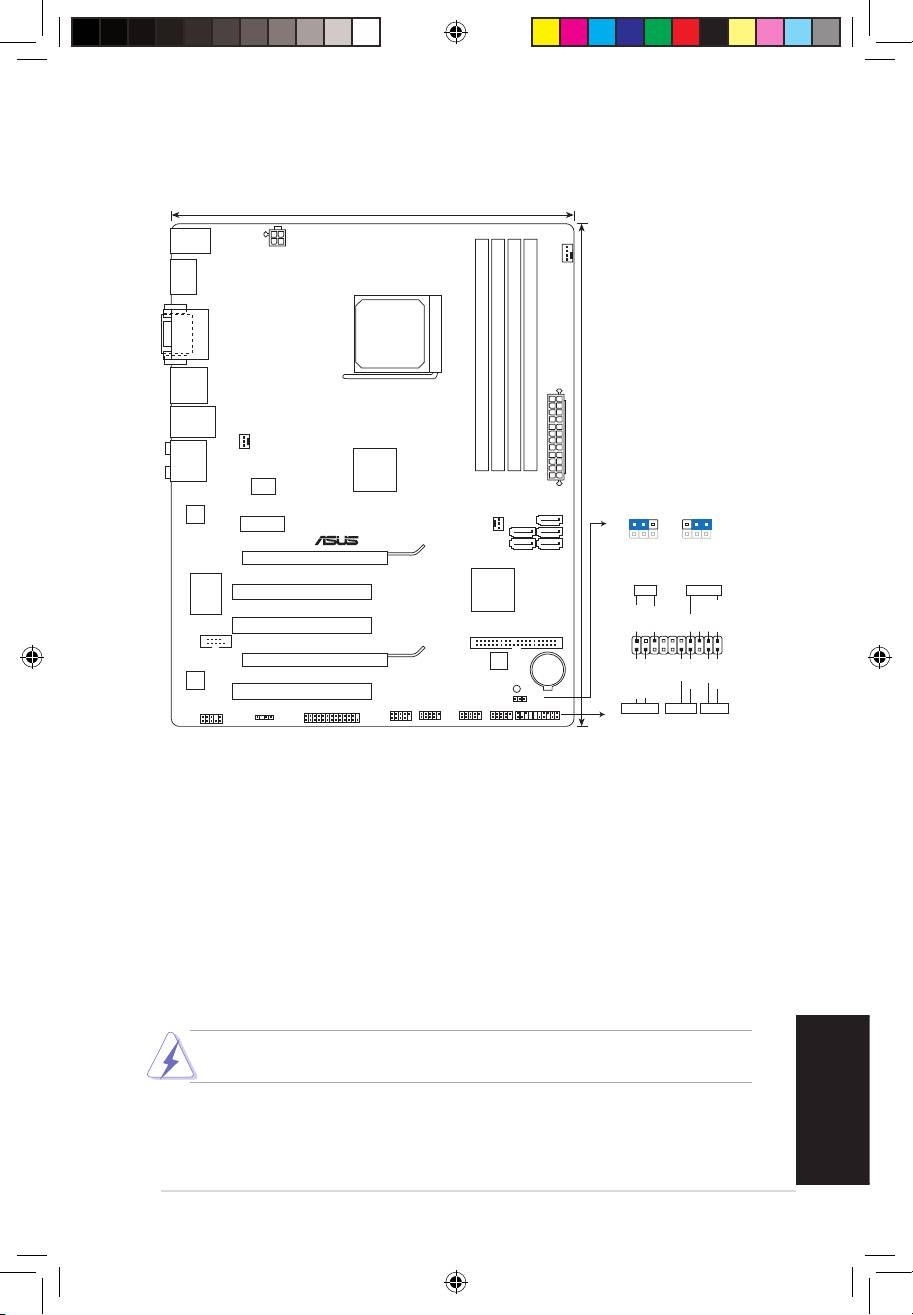

1. Disposição da placa-principal

2. Instalação da CPU

Para instalar a CPU:

1. Localize o socket da CPU na placa principal.

2. Levante a alavanca do socket até atingir um ângulo de pelo menos 90º.

3. Posicione a CPU por cima do socket de forma a que o canto da CPU com o

triângulo dourado que alinhado com o canto do socket contendo um pequeno

triângulo.

4. Introduza cuidadosamente a CPU no suporte até esta encaixar no devido

lugar.

A CPU apenas pode ser encaixada numa direcção. NÃO force a entrada da CPU no

socket para evitar dobrar os pinos e danicar a CPU

!

5. Quando a CPU estiver no lugar, empurre a alavanca do socket para baixo para

xar a CPU. A patilha lateral da alavanca emite um estalido para indicar que a

Português

CPU está devidamente xada.

ASUS M4A785TD-V EVO

17
