ASUS M4A785TD-V EVO

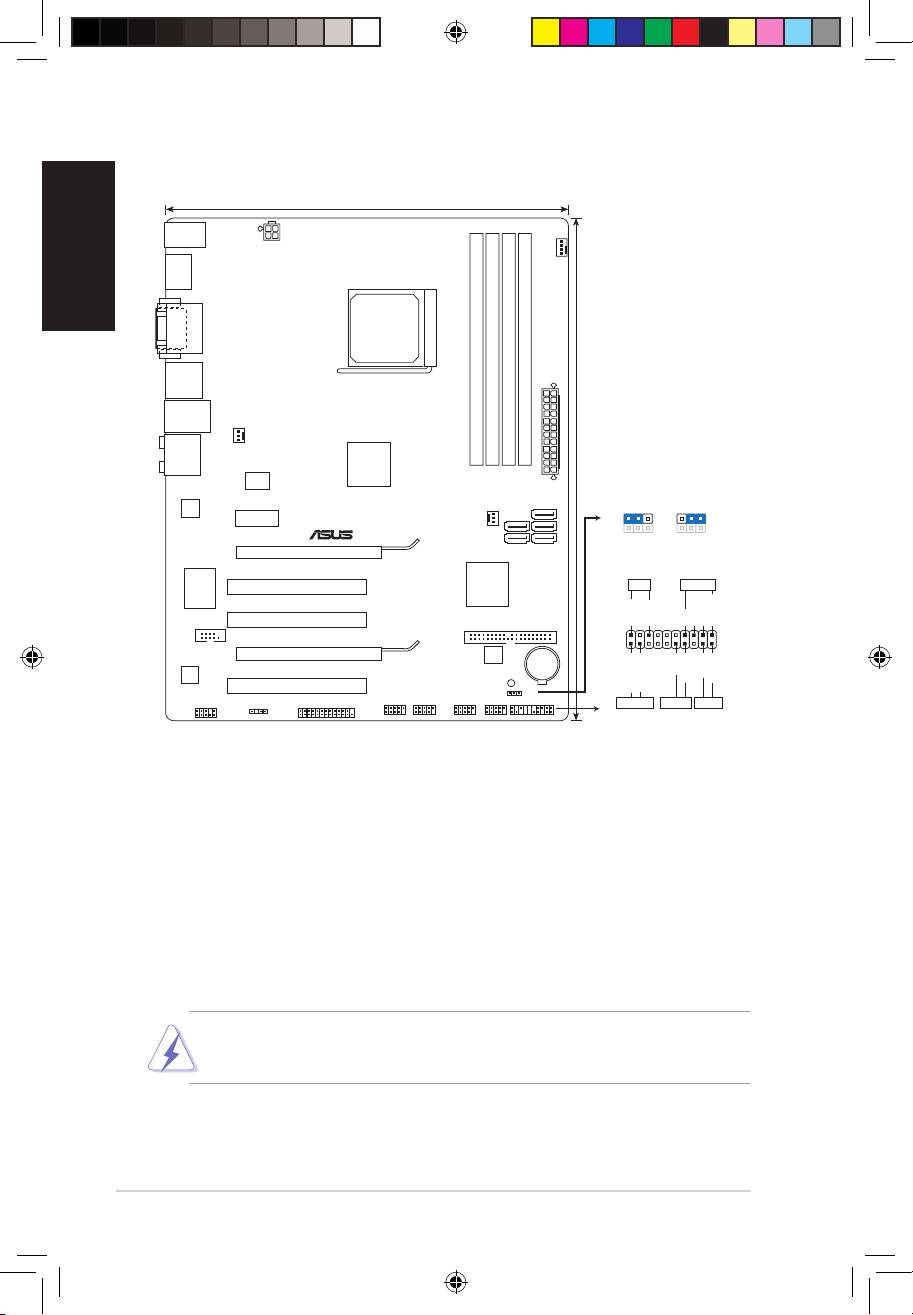

1. Rozmieszczenie elementów płyty głównej

2. Instalacja procesora

Aby zainstalować procesor:

1. Znajdź gniazdo procesora na płycie głównej.

2. Podnieś dźwignię gniazda do kąta przynajmniej 90°.

3. Ustaw procesor nad gniazdem tak, aby róg procesora oznaczony

złotym trójkątem odpowiadał narożnikowi gniazda oznaczonemu

małym trójkątem.

4. Delikatnie włóż CPU do gniazda, aż znajdzie się na odpowiednim miejscu.

CPU pasuje wyłącznie przy odpowiednim ułożeniu. Proszę nie używać siły w celu

włożenia CPU do gniazda, gdyż może to spowodować wygięcie nóżek i uszkodzenie

CPU.

5. Gdy CPU będzie na miejscu, obniż dźwignię aby zabezpieczyć CPU. Następnie

dźwignia zatrzaśnie się.
