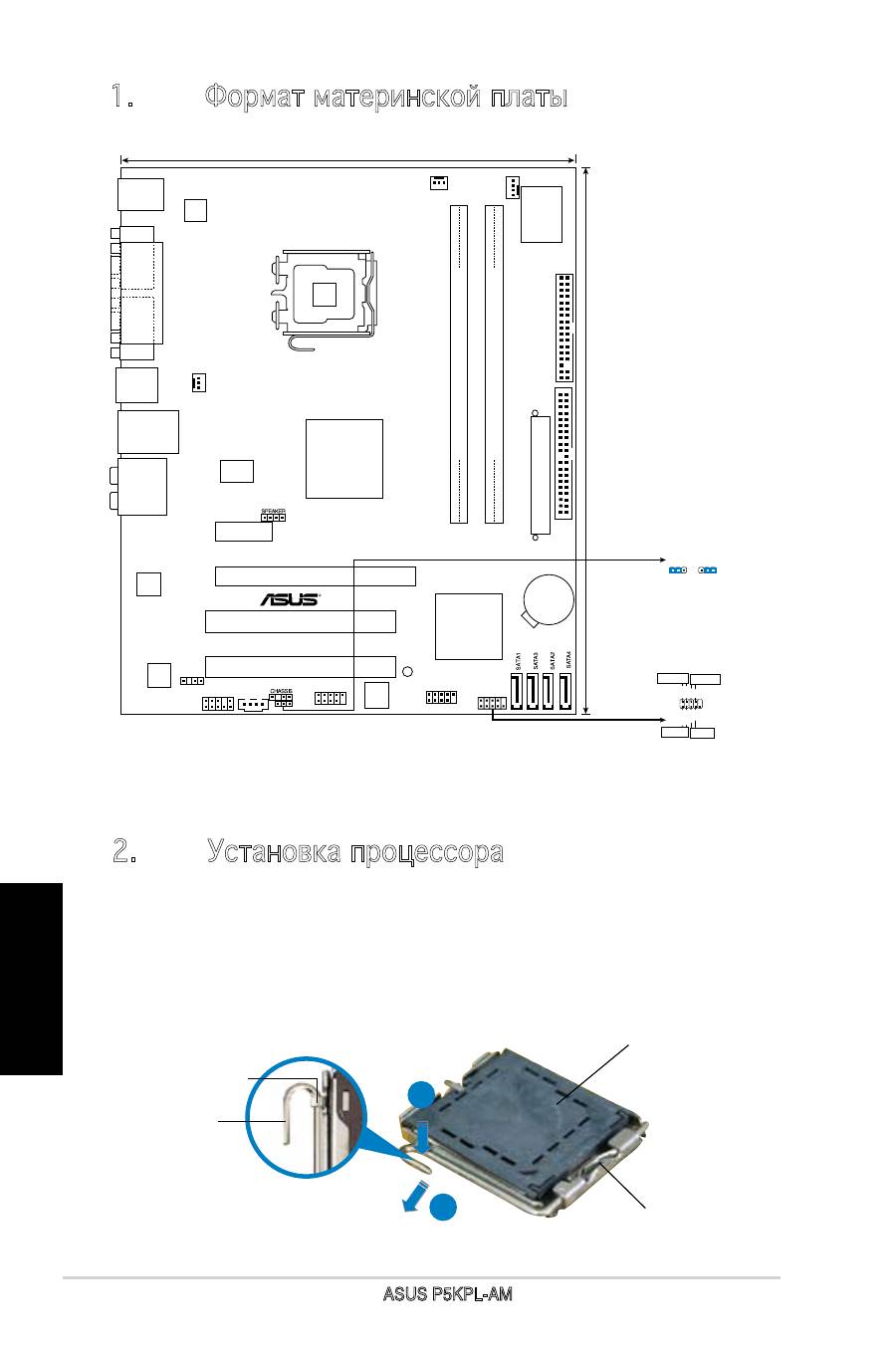

2.  Установка процессора

Для  установки  процессора  Intel

®

  в  корпусе  775-land  выполните

следущее.

1.  Нажмите  на  удерживающий    рычаг  большим  пальцем  (А),  затем

перемещайте его влево (В) до тех пор, пока он не высвободится из-

под фиксирующего язычка.

1.  Формат материнской платы

Фиксирующий

язычок

Удерживающий

рычаг

Эта сторона должна быть

обращена к устанавливающему.

Отметка PnP
