Asus P5K64 WS: 3 Systémová pamět’

• Abyste zabránili poškození pinů patice, nesundávejte ochrannou záslepkuAbyste zabránili poškození pinů patice, nesundávejte ochrannou záslepku

(PnP cap) dokud nebudete instalovat procesor.

• Ochrannou záslepku zachovejte pro případné vrácení produktu.

• Záruka na desku se nevztahuje na poškození pinů patice.

2. Nadzvedněte zajišťovací páčku ve směru šipky do úhlu 135º.

3. Nadzvedněte vkládací destičku palcem a ukazováčkem do úhlu 100º, pak

zmáčkněte ochrannou záslepku (PnP cap) a sundejte ji z vkládací destičky.

4. Umístěte procesor nad paticí tak, aby byl zlatý trojúhelník na procesoru nacházel

v nad lev m dolním rohem patice. Zarovnávací klíč by měl byt shodně s drážkou

procesoru.

Česky

5. Uzavřete vkládací destičku a zatlačte zajišťovací páčku dokud nezapadne do

zajišťovací drážky.

3 Systémová pamět’

Tato základní deska je vybavena paticemi pro paměťové moduly DDR3 (Double Data

Rate 3) DIMM (Dual Inline Memory Modules).

Modul DDR3 má stejné fyzické rozměry jako modul DDR2 DIMM, ale má odlišné

drážkování, které zabraňuje jho instalaci do slotu DDR2 DIMM. Moduly DDR3 byly

vyvinuty pro lepší výkon s nižší spotřebou energie.

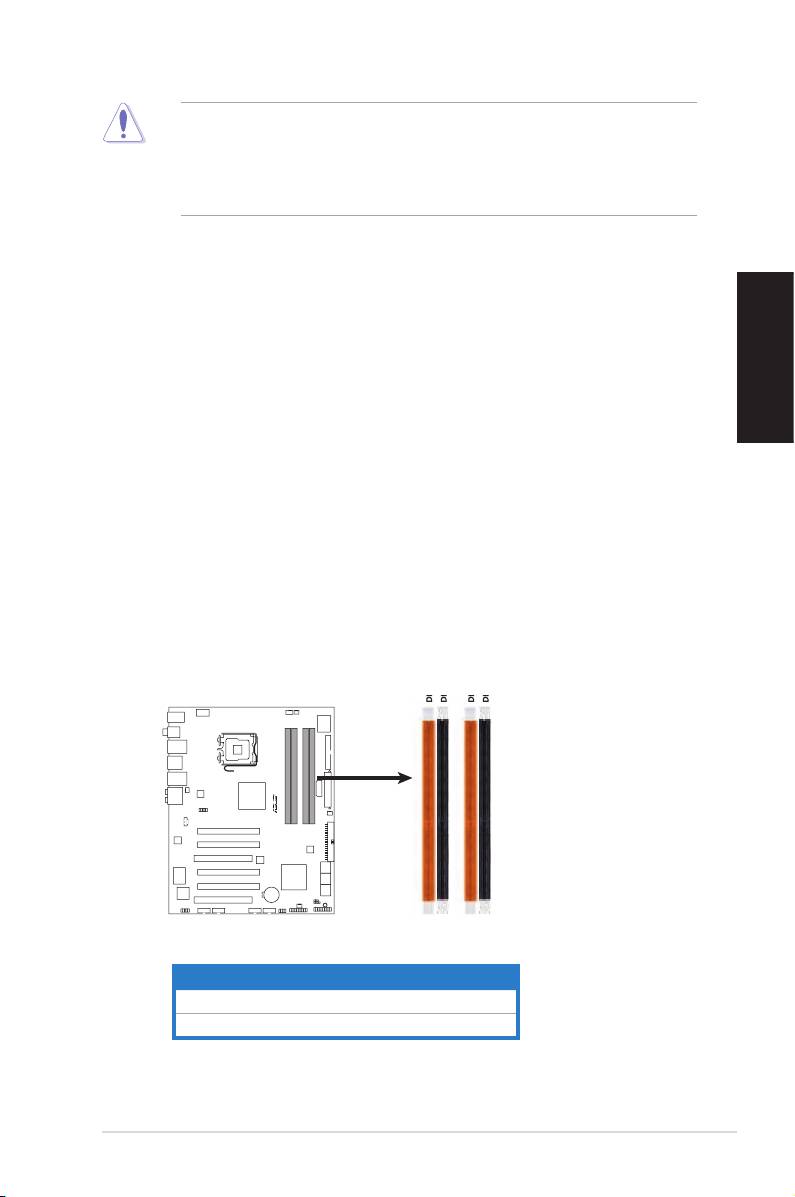

Na obrázku je znázorněno umístění patic DDR3 DIMM:

ASUS P5K64 WS

31

Kanál Patice

Kanál A

DIMM_A1 a DIMM_A2

Kanál B

DIMM_B1 a DIMM_B2

Tato čipová sada ociálně podporuje DDR3 1066/800. Díky technologii ASUS

Super Memspeed tato základní deska podporuje až 1333 MHz a poskytuje více

možností nastavení poměru, než tato čipová sada ociálně podporuje. Podrobnosti

viz tabulka níže.

FSB 1600 1333 1066

DDR3 1600 1333 1200 1000 800 1333 1111 1000 833 889

Doporučené kongurace pamětí

Česky

Patice

Režim

DIMM_A1 DIMM_B1 DIMM_A2 DIMM_B2

- -

Obsazeno

-

Jednokanálový

- - -

Obsazeno

Dvojkanálový (1)

- -

Obsazeno Obsazeno

Obsazeno Obsazeno Obsazeno Obsazeno

Dvojkanálový (2)

• Můžete nainstalovat různé velikosti paměti do kanáluA a do kanálu B. SystémMůžete nainstalovat různé velikosti paměti do kanálu A a do kanálu B. Systém

namapuje celkovou velikost menšího kanálu pro dvoukanálovou konguraci.

Přebývající paměť z většího kanálu je potom namapována pro jednokanálový

provoz..

• Vždy instalujte moduly DIMM se stejnou čekací dobou �AS. Pro zajištěníVždy instalujte moduly DIMM se stejnou čekací dobou �AS. Pro zajištění

optimální kompatibility doporučujeme zakoupit všechny paměťové moduly

od stejného výrobce..

• Kvůli přidělení zdrojů čipové sady může systém detekovat méně než 8GB

systémové paměti v případě, že jsou nainstalovány čtyři 2GB DDR3 paměťové

moduly.

• Pokud jste nainstalovali čtyři 1GB pamět’ové moduly, systém může detekovat

méně než 3GB celkové kapacity způsobeno adresováním alokace místa pro

ostatní nezbytné funkce. Toto omezení se týká operačního systému Windows

XP/Vista 32-bit version, protože nepodporuje Physical Address Extension

(PAE).

• Pokud jste nainstalovali 32bitovou verzi operačního systému Windows XP/Pokud jste nainstalovali 32bitovou verzi operačního systému Windows XP/

Vista, doporučujeme nainstalovat méně než 3 GB celkové paměti..

• Vzhledem k omezení čipové sady může tato základní deska v níže uvedenýchVzhledem k omezení čipové sady může tato základní deska v níže uvedených

operačních systémech podporovat pouze 8 GB. Do každé patice můžete

nainstalovat paměťový modul DIMM o kapacitě maximálně 2 GB..

64-bit

Windows XP Professional x64 Edition

Windows Vista x64 Edition

32

ASUS P5K64 WS
