Asus P5K64 WS: 1. Схема системной платы 2. Установка процессора

1. Схема системной платы 2. Установка процессора: Asus P5K64 WS

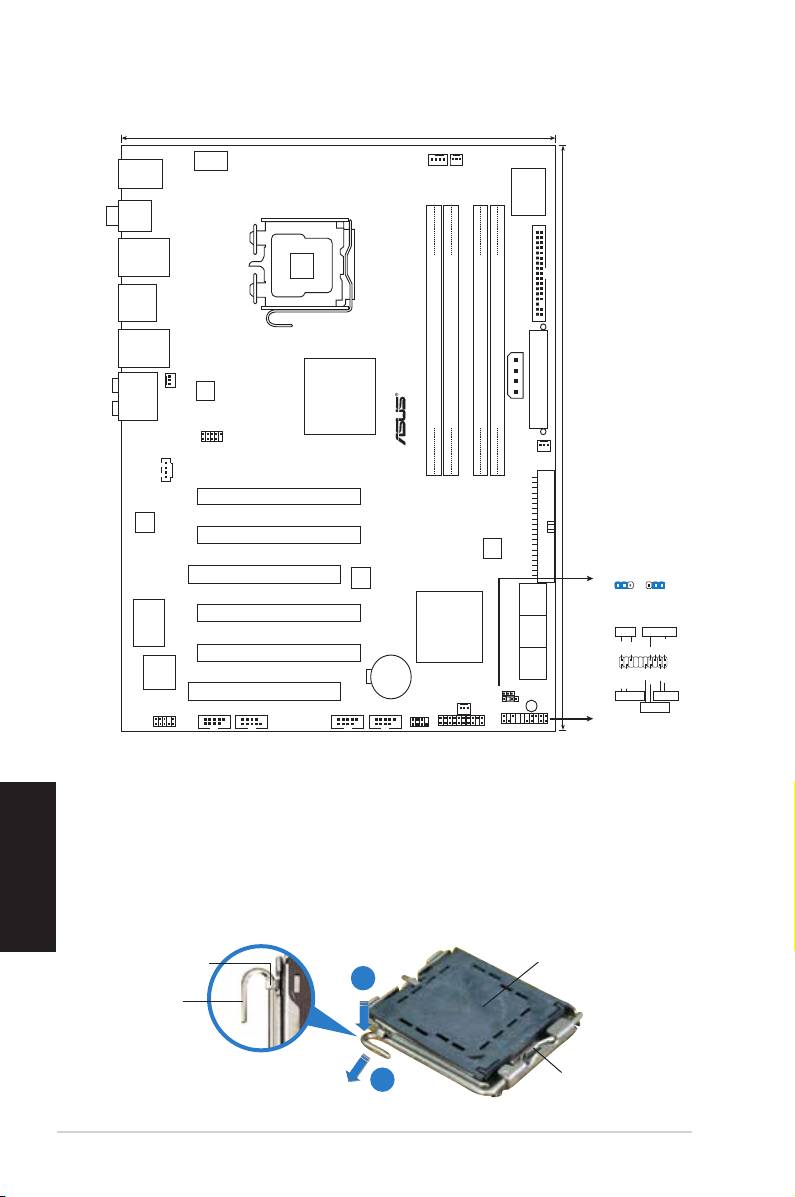

1. Схема системной платы

2. Установка процессора

Для установки процессора:

Русский

®

Выполните следующие действия для установки процессора Intel

в 775-

контактное гнездо:

1. Нажмите на удерживающий рычаг большим пальцем (А), затем

перемещайте его влево (В) до тех пор, пока он не высвободится из-

под фиксирующего язычка.

Фиксирующий

Отметка PnP

язычок

A

Удерживающий

рычаг

B

B

Эта сторона должна быть

обращена к устанавливающему.

18

ASUS P5K64 WS

24.5cm (9.6in)

CPU_FAN

PWR_FAN

EATX12V

KB_USB56

Super I/O

SPDIF_O12

LGA775

LAN1_USB12

FLOPPY

F_ESATA12

LAN2_USB34

EZ_PLUG

OPT_FAN

Marvell

P5K64 WS

88E8052

Intel MCH

AUDIO

EATXPWR

Bearlake P35

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_A2 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

DDR2 DIMM_B2 (64 bit,240-pin module)

USB1112

CD

CHA_FAN1

30.5cm (12in)

PRI_IDE

PCIEX16_1

ALC888

PCIEX16_2

Marvell

88SE6121

CLRTC

PCI1

ICS

9LPRS918BKL

1 2 2 3

Normal

Clear RTC

(Default)

PCIEX16_3

SATA2

SATA1

Marvell

88E8001

Intel ICH9R

SATA4

SATA3

PCIEX16_4

VIA 6308S

CR2032 3V

Lithium Cell

SATA6

SATA5

CMOS Power

PCI2

CLRTC

CHA_FAN2

CHASSIS

SB_PWR

AAFP

IE1394_2

COM1

USB78USB56

TPM

*

Requires an ATX power suppl

PANEL

y

PLED SPEAKER

PLED+

PLED-

+5V

Ground

Ground

Speaker

PA

NEL

PWR

Ground

Reset

Ground

IDE_LED+

IDE_LED-

IDE_LED

RESET

PWRSW

SPI
