Asus P5K64 WS: 1. Rozvržení základní desky

1. Rozvržení základní desky: Asus P5K64 WS

1. Rozvržení základní desky

Česky

2. Instalace procesoru

®

Pro instalaci procesoru Intel

do patice 775 postupujte podle níže uvedených

kroků.

1. Prstem zatlačte na zajišťovací páčku (A – load lever) a přesuňte ji směrem

doleva (B) dokud se neuvolní z drážky (retention tab).

Zajišťovací jazýček

Víčko PnP

A

Zaváděcí

páčka

B

B

Tato strana skříňky procesoru

musí směřovat k vám.

30

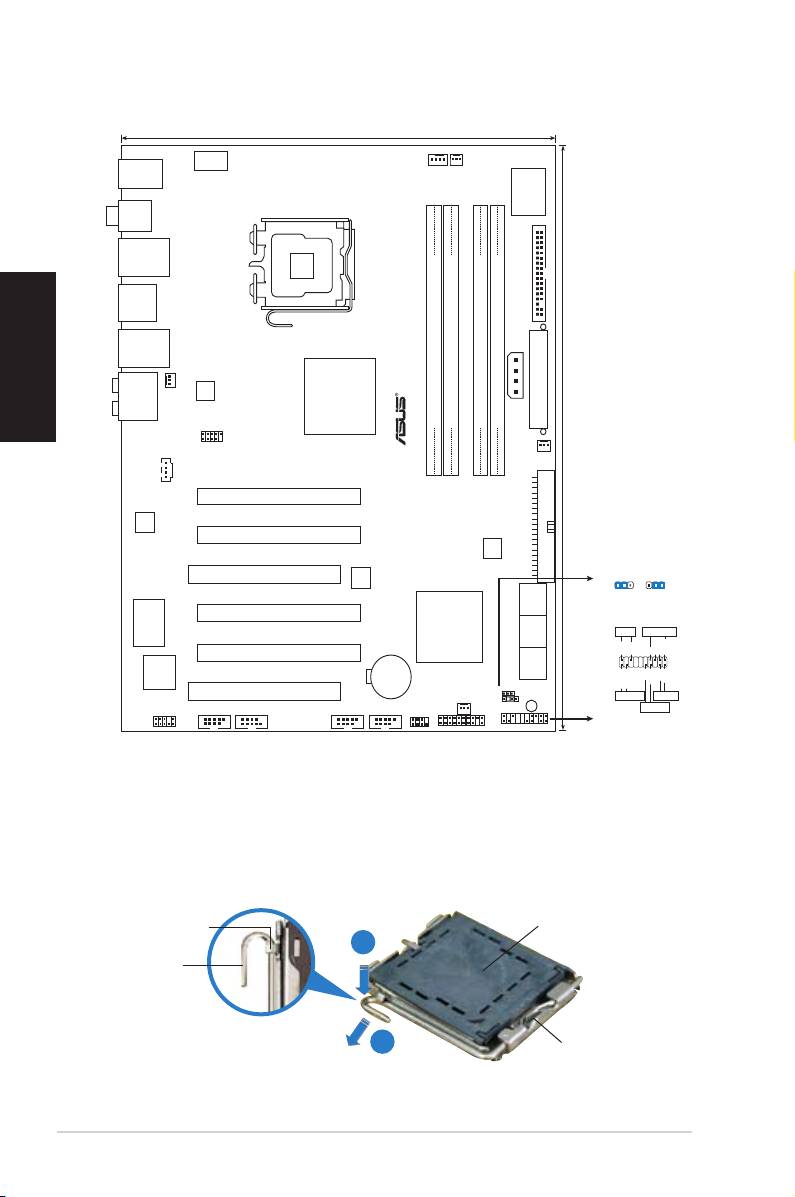

ASUS P5K64 WS

24.5cm (9.6in)

CPU_FAN

PWR_FAN

EATX12V

KB_USB56

Super I/O

SPDIF_O12

LGA775

LAN1_USB12

FLOPPY

F_ESATA12

LAN2_USB34

EZ_PLUG

OPT_FAN

Marvell

P5K64 WS

88E8052

Intel MCH

AUDIO

EATXPWR

Bearlake P35

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_A2 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

DDR2 DIMM_B2 (64 bit,240-pin module)

USB1112

CD

�HA_FAN1

30.5cm (12in)

PRI_IDE

P�IEX16_1

AL�888

P�IEX16_2

Marvell

88SE6121

CLRTC

PCI1

ICS

9LPRS918BKL

1 2 2 3

Normal

Clear RTC

(Default)

P�IEX16_3

SATA2

SATA1

Marvell

88E8001

Intel ICH9R

SATA4

SATA3

P�IEX16_4

VIA 6308S

�R2032 3V

Lithium �ell

SATA6

SATA5

CMOS Power

PCI2

CLRTC

�HA_FAN2

�HASSIS

SB_PWR

AAFP

IE1394_2

COM1

USB78USB56

TPM

*

Requires an ATX power suppl

PANEL

y

PLED SPEAKER

PLED+

PLED-

+5V

Ground

Ground

Speaker

PA

NEL

PWR

Ground

Reset

Ground

IDE_LED+

IDE_LED-

IDE_LED

RESET

PWRSW

SPI
