ASUS M4N78

Español

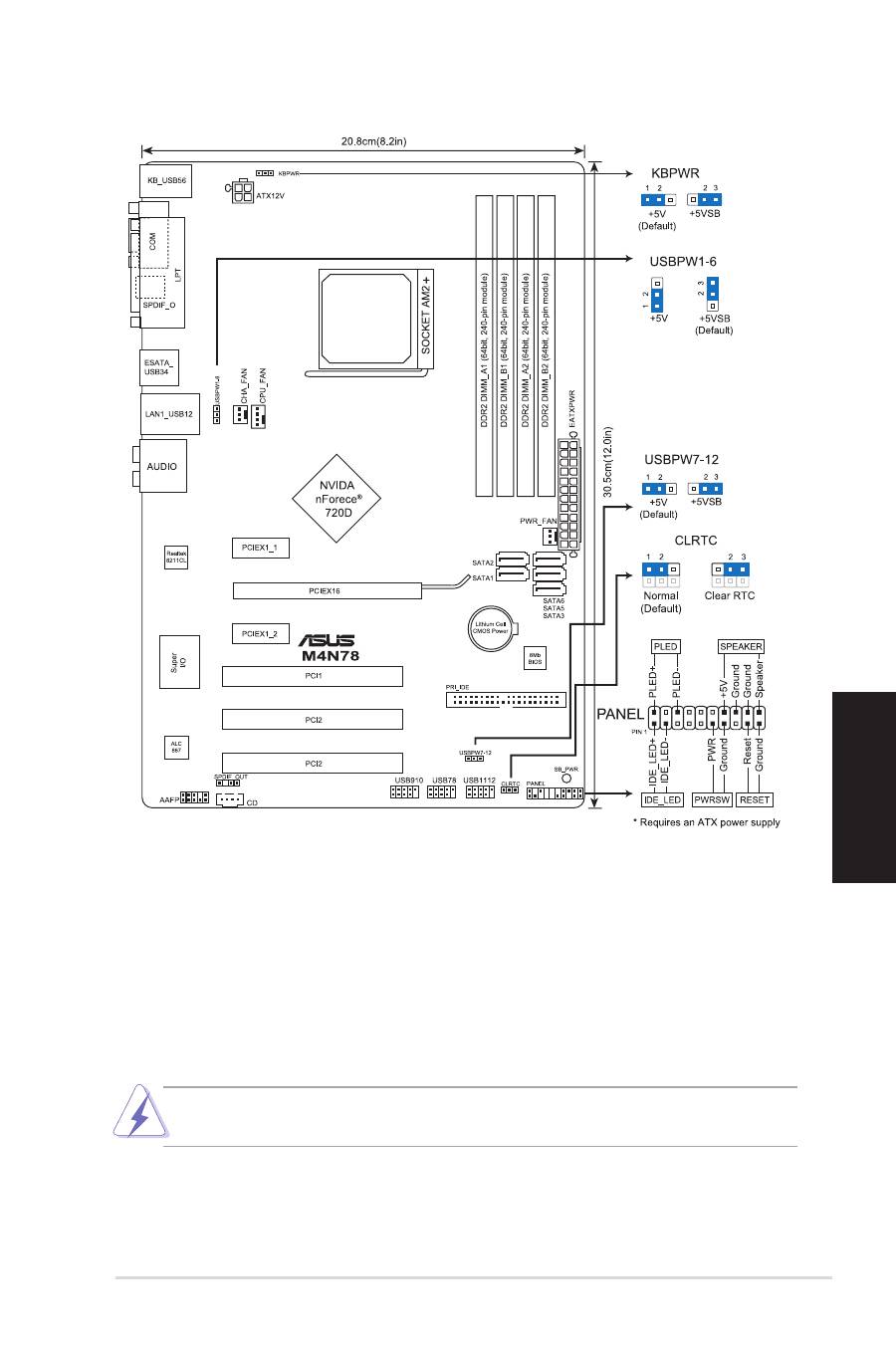

1.  Disposición de la Placa Madre 2.  Instalación de la CPU

Para instalar la CPU:

1.  Localice el conector AM2/ AM2+ en la placa base.

2.  Levante la palanca de la ranura hasta un ángulo de 90º.

3.  Posicione la CPU sobre el zócalo de modo que la esquina de la CPU con el

triángulo dorado coincida con la esquina con el pequeño triángulo en el zócalo.

4.  Inserte con cuidado la CPU en la ranura hasta que entre en su sitio.

5.   Cuando la CPU se encuentre en su sitio, empuje la palanca de la ranura para fijar

la CPU. La palanca encajará en la ficha lateral para indicar que está cerrada.

La CPU encaja solamente en una dirección. NO la fuerce sobre la ranura para evitar

que los contactos se doblen y la CPU quede dañada!
