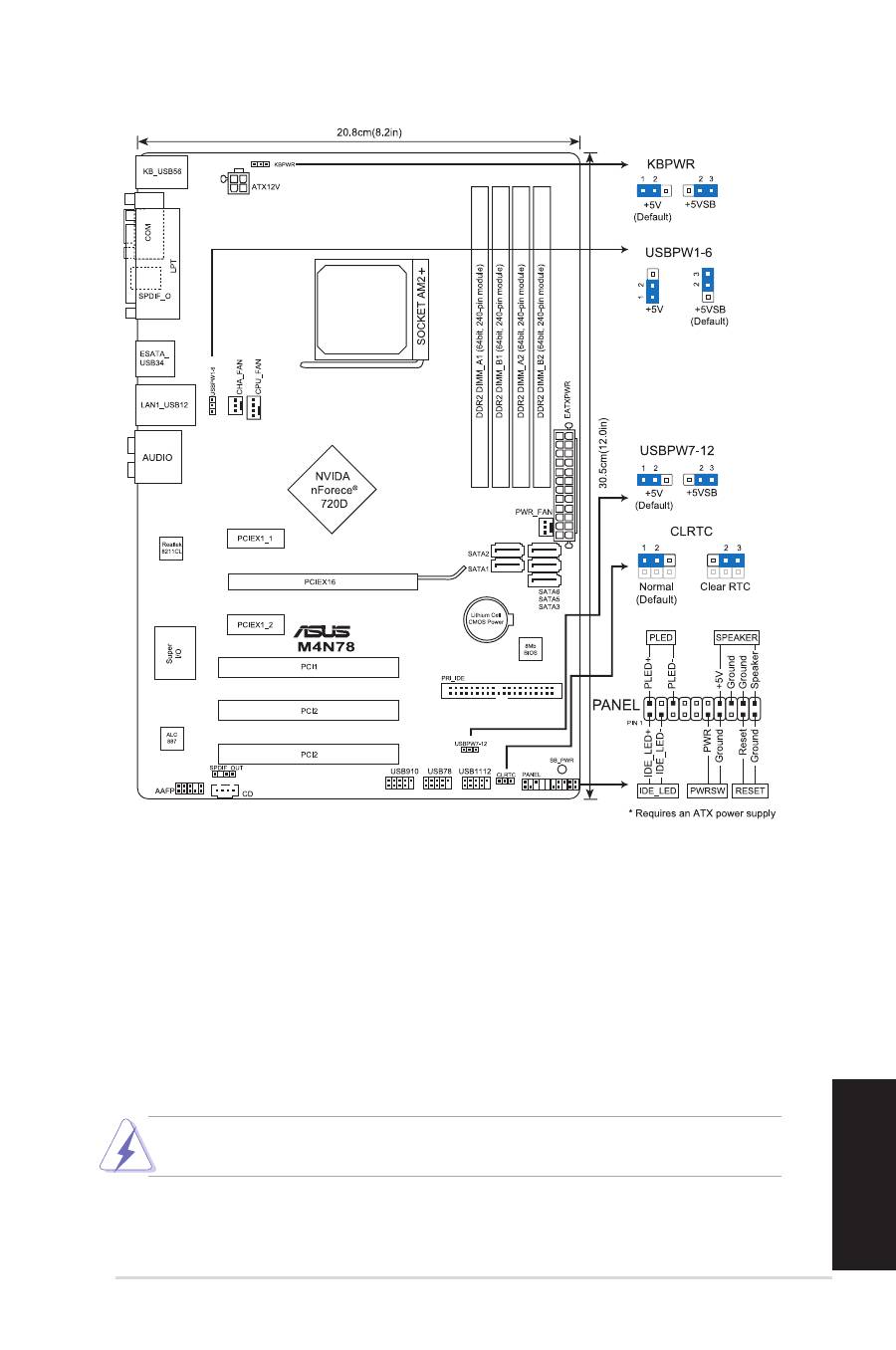

1.  Disposição da placa-principal 2.  Instalação da CPU

Para instalar a CPU:

1.  Localize o socket AM2/ AM2+ na placa principal.

2.  Levante a alavanca do socket até atingir um ângulo de pelo menos 90º.

3.  Posicione a CPU por cima do socket de forma a que o canto da CPU com o

triângulo dourado fique alinhado com o canto do socket contendo um pequeno

triângulo.

4.  Introduza cuidadosamente a CPU no suporte até esta encaixar no devido

lugar.

5.  Quando a CPU estiver no lugar, empurre a alavanca do socket para baixo para

fixar a CPU. A patilha lateral da alavanca emite um estalido para indicar que a

CPU está devidamente fixada.

A CPU apenas pode ser encaixada numa direcção. NÃO force a entrada da CPU no

socket para evitar dobrar os pinos e danificar a CPU!
