ASUS M4N78

Italiano

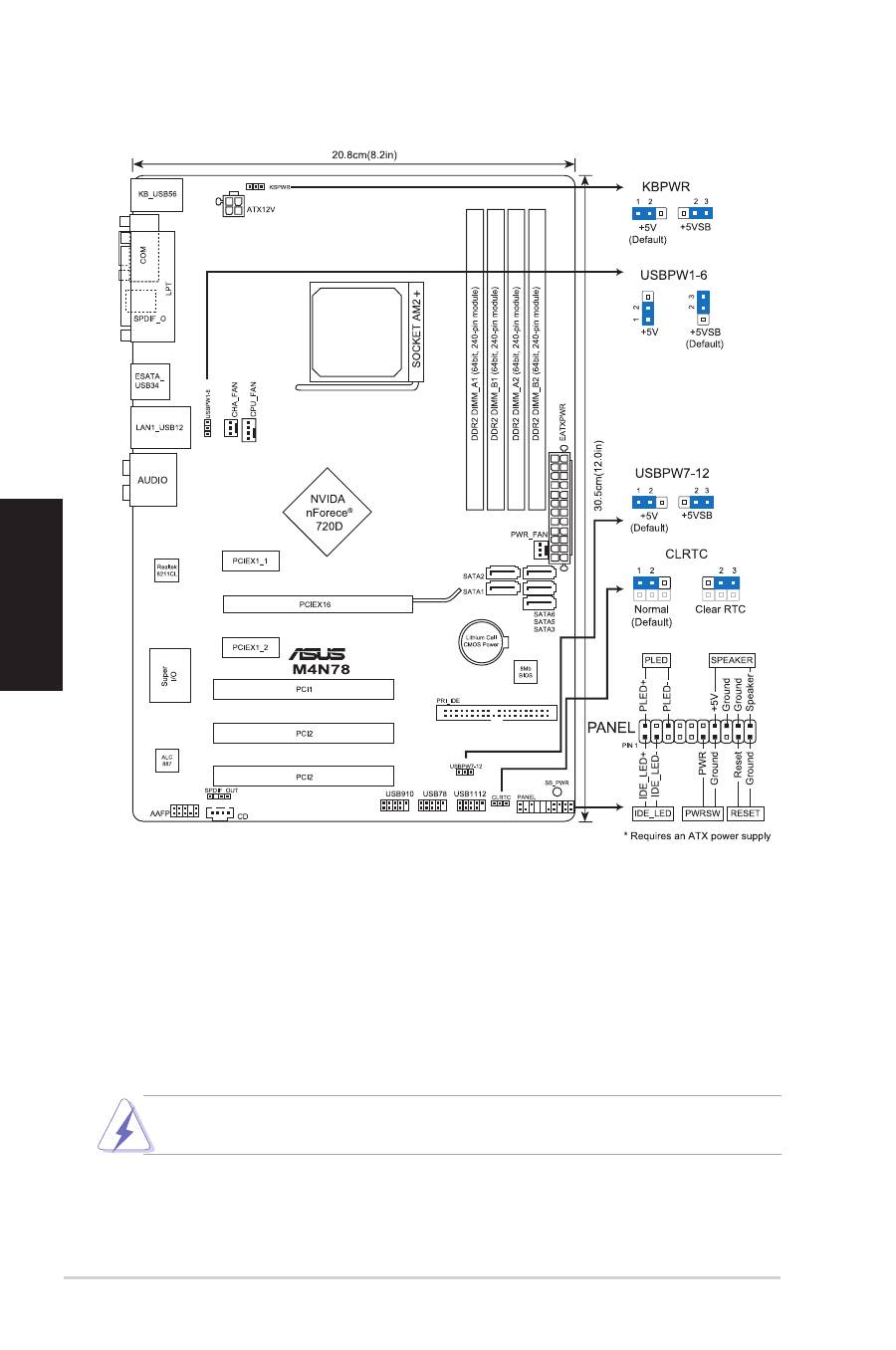

1.  Diagramma disposizione scheda madre 2.  Installazione della CPU

Installazione della CPU:

1.  Individuare AM2/ AM2+ l’attacco nella scheda madre.

2.  Sollevare la leva della presa ad un angolo di almeno 90°.

3.  Collocare la CPU sul socket in modo tale che l’angolo con il triangolo dorato della

CPU combaci con l’angolo del socket dove c’è il tirandolo.

4.  Inserire completamente con delicatezza la CPU nella presa.

5.   Quando la CPU è al suo posto, abbassare la leva della presa per bloccare la

CPU. La leva scatta sulla linguetta laterale indicando che è bloccata.

La CPU può essere inserita solamente con un corretto orientamento. NON forzare la

CPU nella presa diversamente si possono piegare i pin e danneggiare la CPU!
