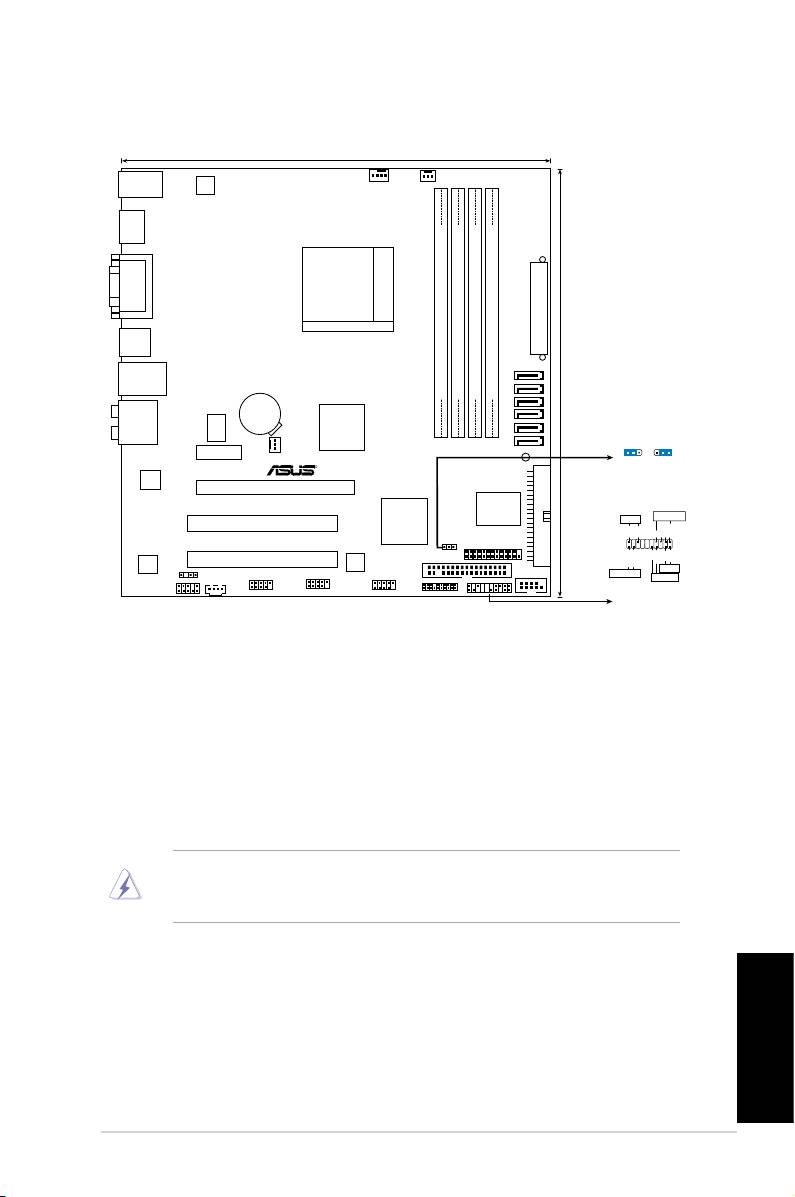

1. Izgledmatičneploče
2. Instalacija procesora
Pratite sledeća uputstva za instalaciju procesora.
1. Pronađite priključak 940-pin AM2+ na matičnoj ploči.
2. Podignite polugu ležišta dok ne zauzme ugao od 90° u odnosu na matičnu
ploču.
UPOZORENJE!
Procesor se može ubaciti u ležište samo na jedan način. NEMOJTE ubacivati
procesor na silu, kako biste izbegli oštećenje pinova na procesoru!
3. Postavite procesor iznad slota tako da se ugao procesora sa zlatnom oznakom
poklapa sa uglom slota sa malim trouglom.
4. Pažljivo ubacite procesor u ležište.
5. Kada se procesor nađe na svom mestu, pažljivo spustite polugu ležišta u donju
poziciju. Kada se poluga nađe u krajnjem položaju, procesor je osiguran.
Srpski
ASUS M3A78-CM
35
24.4cm (9.6in)
PWR_FAN
KB_USB56
CPU_FAN
ATX12V
DP
VGA_DVI
Socket AM2+
TXPWR
A
(64 bit,240-pin module)
E
1
USB34
)
LAN1_USB12
SATA6
SATA5
DDR2 DIMM_A1 (64 bit,240-pin module)
DDR2 DIMM_B
DDR2 DIMM_A2 (64 bit,240-pin module)
DDR2 DIMM_B2 (64 bit,240-pin module)
24.4cm (9.6in
SATA4
CR2032 3V
Lithium Cell
SATA3
AUDIO
CMOS Power
AMD 780V
SATA2
RTM880T-792
CLRTC
SATA1
1 2 2 3
PCIEX1_1
CHA_FAN
SB_PWR
Normal
R
Clear RTC
(Default)
RTL
8111C
PCIEX16
PRI_IDE
M3A78-CM
Super I/O
PANEL
SPEAKER
PCI1
SB700
PLED
PLED+
PLED-
+5V
Ground
Ground
Speaker
LPT
CLRTC
VIA
PCI2
8Mb
FLOPPY
PWR
Ground
Reset
Ground
VT1708B
BIOS
IDE_LED+
IDE_LED-
Reset
SPDIF_OUT
COM1
+IDE_LED
TPM
PANEL
PWRSW
AAFP
CD
USB78
USB910
USB1112
