Asus M3A78-CM: 1. Distribución de la placa base 2. Instalación de la CPU

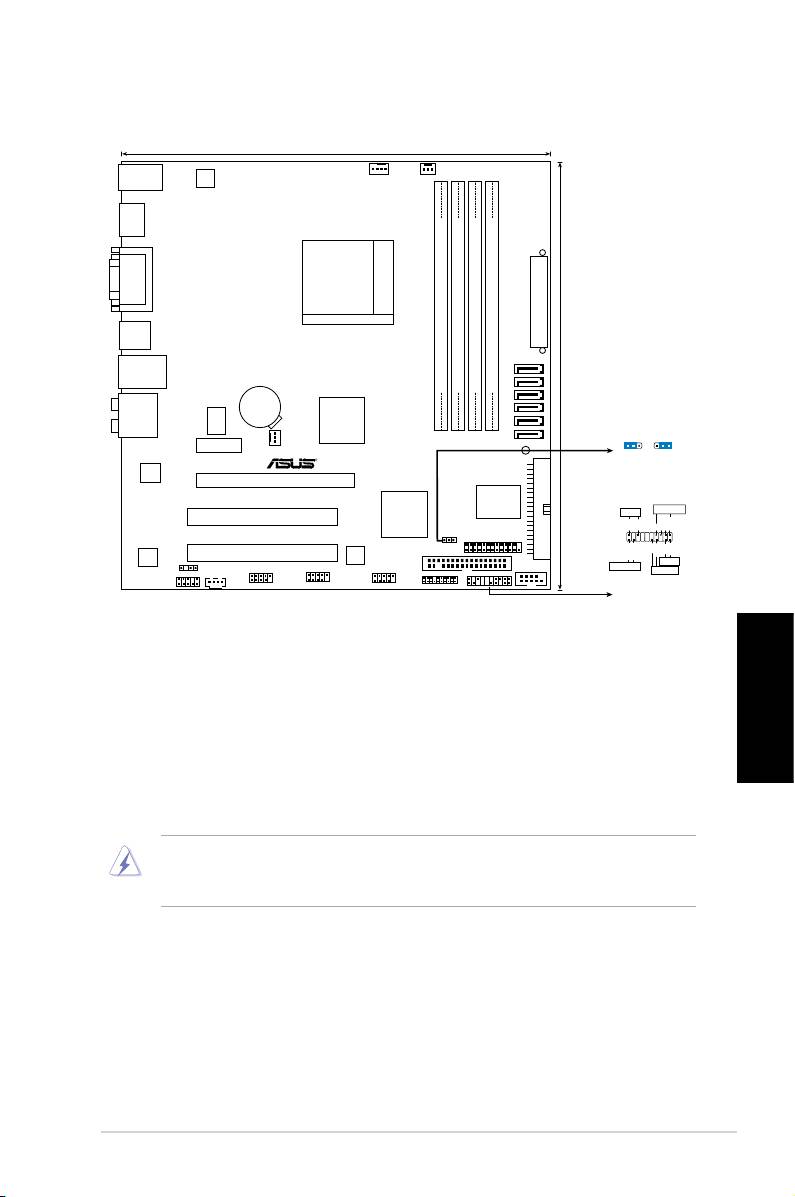

1. Distribución de la placa base

2. Instalación de la CPU

Para instalar la CPU siga estas instrucciones.

Español

1. Localice la ranura AM2+ de 940 contactos en la placa base.

2. Levante la palanca de la ranura hasta un ángulo de 90º.

¡ADVERTENCIA!

La CPU encaja solamente en una dirección. NO la fuerce sobre la ranura para

evitar que los contactos se doblen y la CPU quede dañada!

3. Posicione la CPU sobre el zócalo de modo que la esquina de la CPU con el

triángulo dorado coincida con la esquina con el pequeño triángulo en el zócalo.

4. Inserte con cuidado la CPU en la ranura hasta que entre en su sitio.

5. Cuando la CPU se encuentre en su sitio, empuje la palanca de la ranura

para jar la CPU. La palanca encajará en la cha lateral para indicar que está

cerrada.

ASUS M3A78-CM

11
