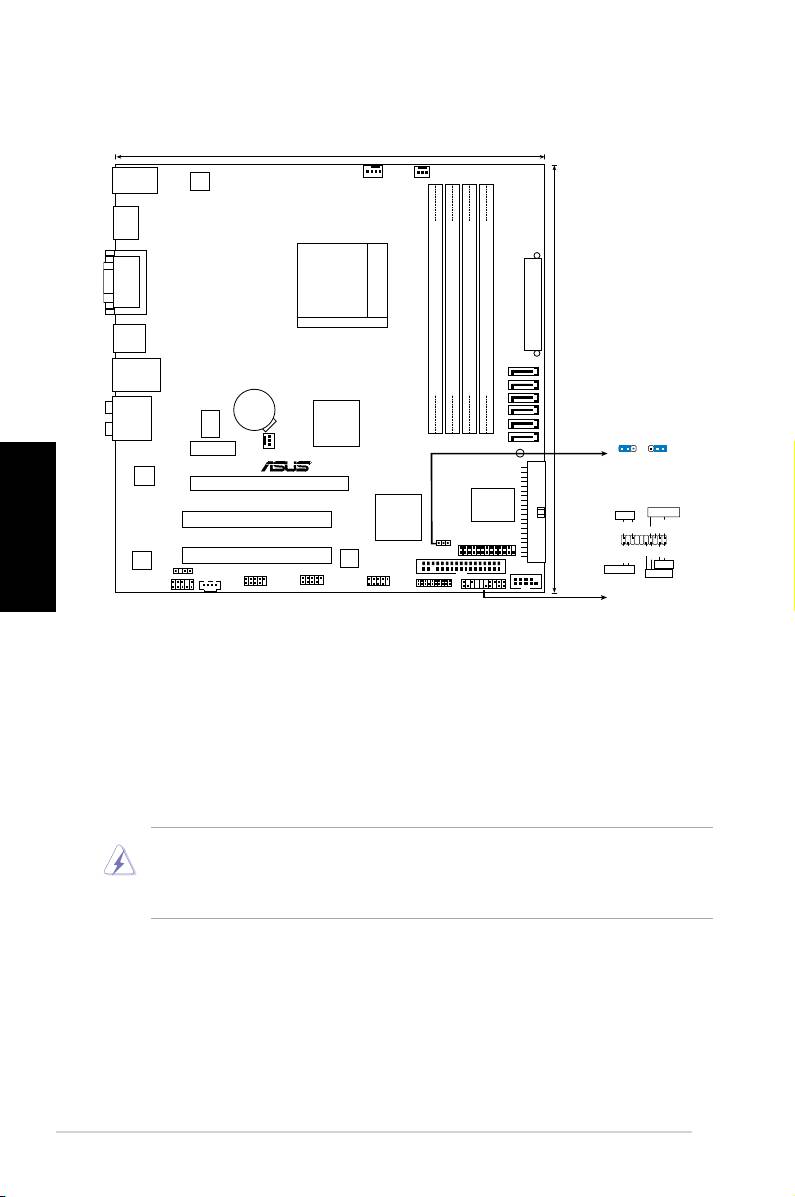

Asus M3A78-CM: 1. Az alaplap felépítése

1. Az alaplap felépítése: Asus M3A78-CM

1. Az alaplap felépítése

Magyar

2. A CPU beszerelése

A processzor (CPU) beszereléséhez kövesse az alábbi lépéseket:

1. Keresse meg a 940 érintkezős AM2+ foglalatot az alaplapon.

2. Legalább 90°-os szögben hajtsa fel a foglalat rögzítőkarját.

Figyelmeztetés:

A CPU csak egyféleképpen illik a foglalatba; a helyes irányban könnyedén belecsúszik

abba. NE ERŐLTESSE a processzort rossz irányban a foglalatba, mert a processzor

alján lévő tűk elgörbülhetnek és a CPU működésképtelenné válhat!

3. Helyezze a CPU-t a foglalatra úgy, hogy az CPU-n lévő aranyszínű háromszög

egybeessen a foglalat kis háromszöggel jelölt sarkával.

4. Óvatosan engedje a processzort a foglalatba.

5. Ha a CPU benne van a foglalatban, hajtsa le a rögzítőkart, és húzza be a foglalat

oldalán lévő tartófül alá.

26

ASUS M3A78-CM

24.4cm (9.6in)

PWR_FAN

KB_USB56

CPU_FAN

ATX12V

DP

VGA_DVI

Socket AM2+

TXPWR

A

(64 bit,240-pin module)

E

1

USB34

)

LAN1_USB12

SATA6

SATA5

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B

DDR2 DIMM_A2 (64 bit,240-pin module)

DDR2 DIMM_B2 (64 bit,240-pin module)

24.4cm (9.6in

SATA4

CR2032 3V

Lithium Cell

SATA3

AUDIO

CMOS Power

AMD 780V

SATA2

RTM880T-792

CLRTC

SATA1

1 2 2 3

PCIEX1_1

CHA_FAN

SB_PWR

Normal

R

Clear RTC

(Default)

RTL

8111C

PCIEX16

PRI_IDE

M3A78-CM

Super I/O

PANEL

SPEAKER

PCI1

SB700

PLED

PLED+

PLED-

+5V

Ground

Ground

Speaker

LPT

CLRTC

VIA

PCI2

8Mb

FLOPPY

PWR

Ground

Reset

Ground

VT1708B

BIOS

IDE_LED+

IDE_LED-

Reset

SPDIF_OUT

COM1

+IDE_LED

TPM

PANEL

PWRSW

AAFP

CD

USB78

USB910

USB1112
