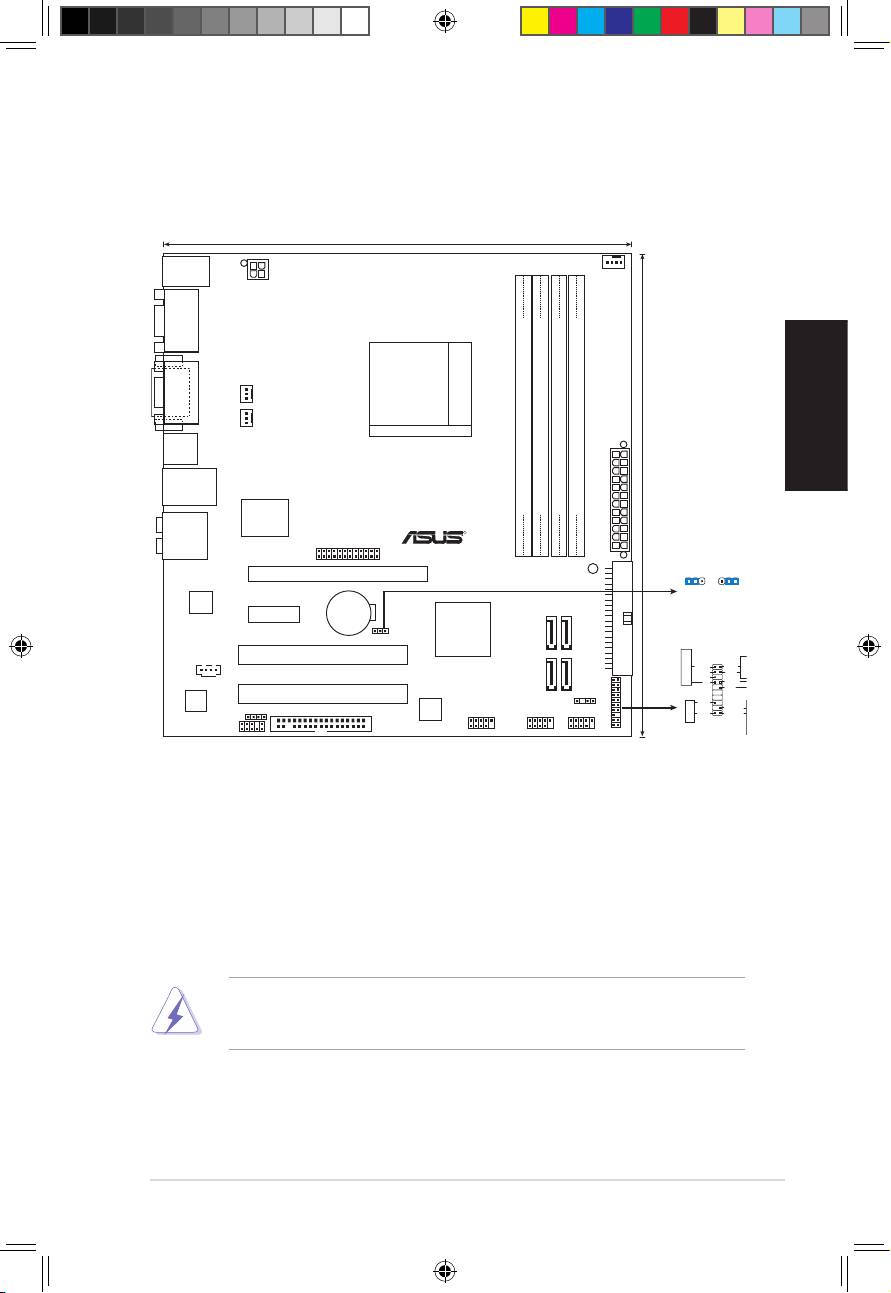

1. Rozvržení základní desky

Česky

2. Instalace procesoru

Pro instalaci procesoru postupujte podle níže uvedených kroků.

1. Na základní desce vyhledejte patici AM2+ pro 940 kolíků.

2. Nadzvedněte páčku socketu přinejmenším do úhlu 90º.

VAROVÁNÍ!

Procesor lze uložit jen ve správné pozici. Nesnažte se umístit procesor do

socketu silou, zabráníte tak ohnutí kolíčků a poškození procesoru.

ASUS M2N68-CM 23

22.86cm (9.0in)

KB_USB56

CPU_FAN

ATX12V

COM1

PWR_FAN

DVI_VGA

Socket AM2+

CHA_FAN

USB34

LAN1_USB12

24.4cm (9.6in)

Super I/O

M2N68-CM

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

DDR2 DIMM_A2 (64 bit,240-pin module)

DDR2 DIMM_B2 (64 bit,240-pin module)

EATXPWR

AUDIO

R

LPT

CLRTC

PCIEX16

SB_PWR

1 2 2 3

Normal

Clear RTC

RTL

(Default)

8211CL

CR2032 3V

PCIEX1_1

Lithium Cell

CMOS Power

CLRTC

MCP68PVNT

PRI_IDE

SATA2

SATA3

PANEL

CD

PCI1

Speaker

Ground

Ground

Reset

Ground

Reset

SPEAKER

+5V

Ground

PWR

PWRSW

SATA1

SATA4

VIA

PCI2

VTI1708B

8Mb

CHASSIS

PLED-

SPDIF_OUT

FLOPPY

IDE_LED-

BIOS

USB78

USB910

USB1112

PLED+

IDE_LED+

PLED

AAFP

PANEL

+IDE_LED

U3909_M2N68-CM.indb 23 24.08.2008 22:06:36 Uhr
