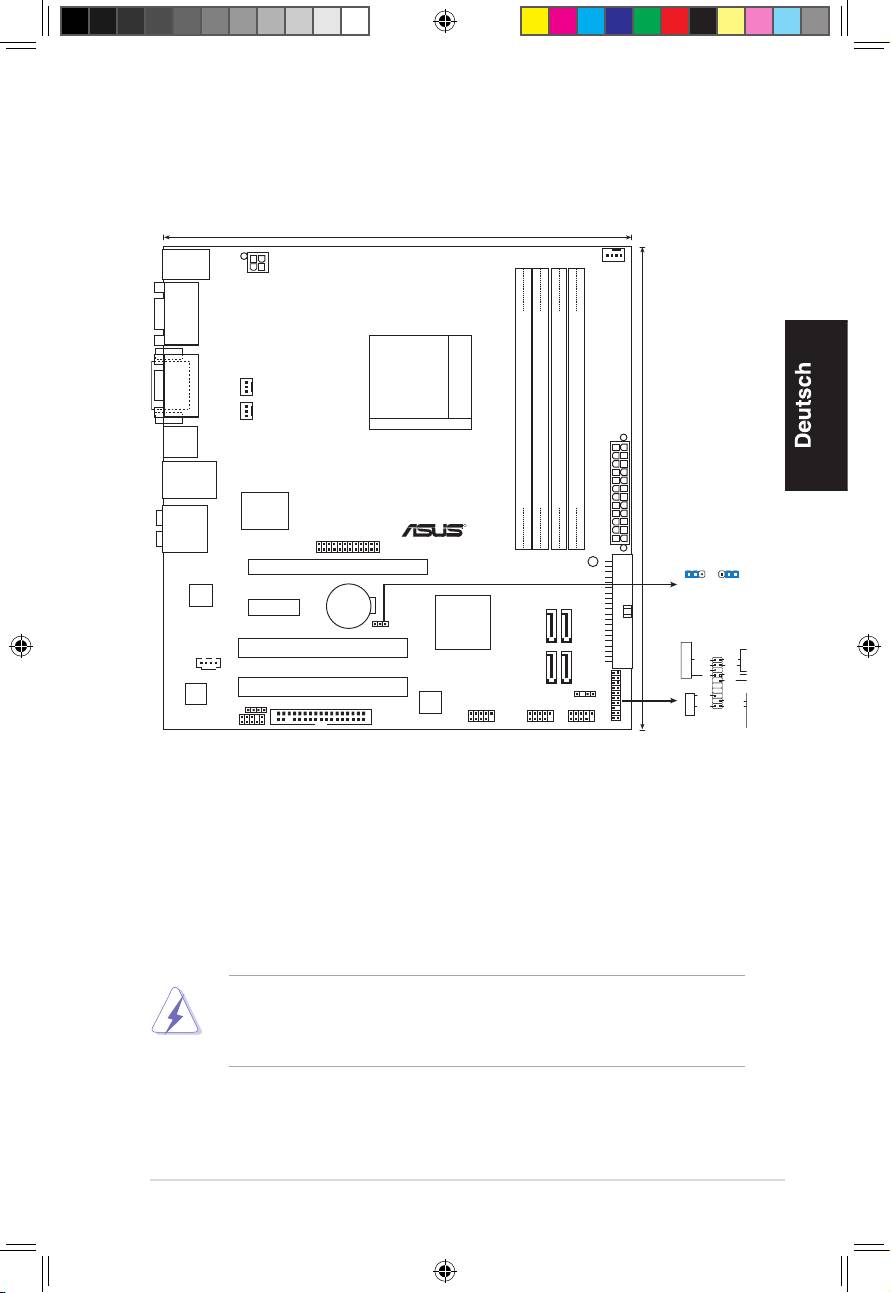

1. Motherboard-Layout

2. Installieren der CPU

Folgen Sie bitte den nachstehenden Schritten, um eine CPU zu installieren.

1. Suchen Sie den 940-poligen AM2+-Sockel auf dem Motherboard.

2. Heben Sie den Sockelhebel bis zu einem Winkel von 90 Grad hoch.

WARNUNG!

Die CPU passt nur in einer Richtung in den Sockel. Stecken Sie die CPU nicht

gewaltsam hinein, um verbogene Kontaktstifte und Schäden an der CPU zu

vermeiden!

ASUS M2N68-CM 5

22.86cm (9.0in)

KB_USB56

CPU_FAN

ATX12V

COM1

PWR_FAN

DVI_VGA

Socket AM2+

CHA_FAN

USB34

LAN1_USB12

24.4cm (9.6in)

Super I/O

M2N68-CM

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

DDR2 DIMM_A2 (64 bit,240-pin module)

DDR2 DIMM_B2 (64 bit,240-pin module)

EATXPWR

AUDIO

R

LPT

CLRTC

PCIEX16

SB_PWR

1 2 2 3

Normal

Clear RTC

RTL

(Default)

8211CL

CR2032 3V

PCIEX1_1

Lithium Cell

CMOS Power

CLRTC

MCP68PVNT

PRI_IDE

SATA2

SATA3

PANEL

CD

PCI1

Speaker

Ground

Ground

Reset

Ground

Reset

SPEAKER

+5V

Ground

PWR

PWRSW

SATA1

SATA4

VIA

PCI2

VTI1708B

8Mb

CHASSIS

PLED-

SPDIF_OUT

FLOPPY

IDE_LED-

BIOS

USB78

USB910

USB1112

PLED+

IDE_LED+

PLED

AAFP

PANEL

+IDE_LED

U3909_M2N68-CM.indb 5 24.08.2008 22:06:13 Uhr
