Asus M2N68-CM: 1. Izgled matične ploče 2. Instalacija procesora
1. Izgled matične ploče 2. Instalacija procesora: Asus M2N68-CM

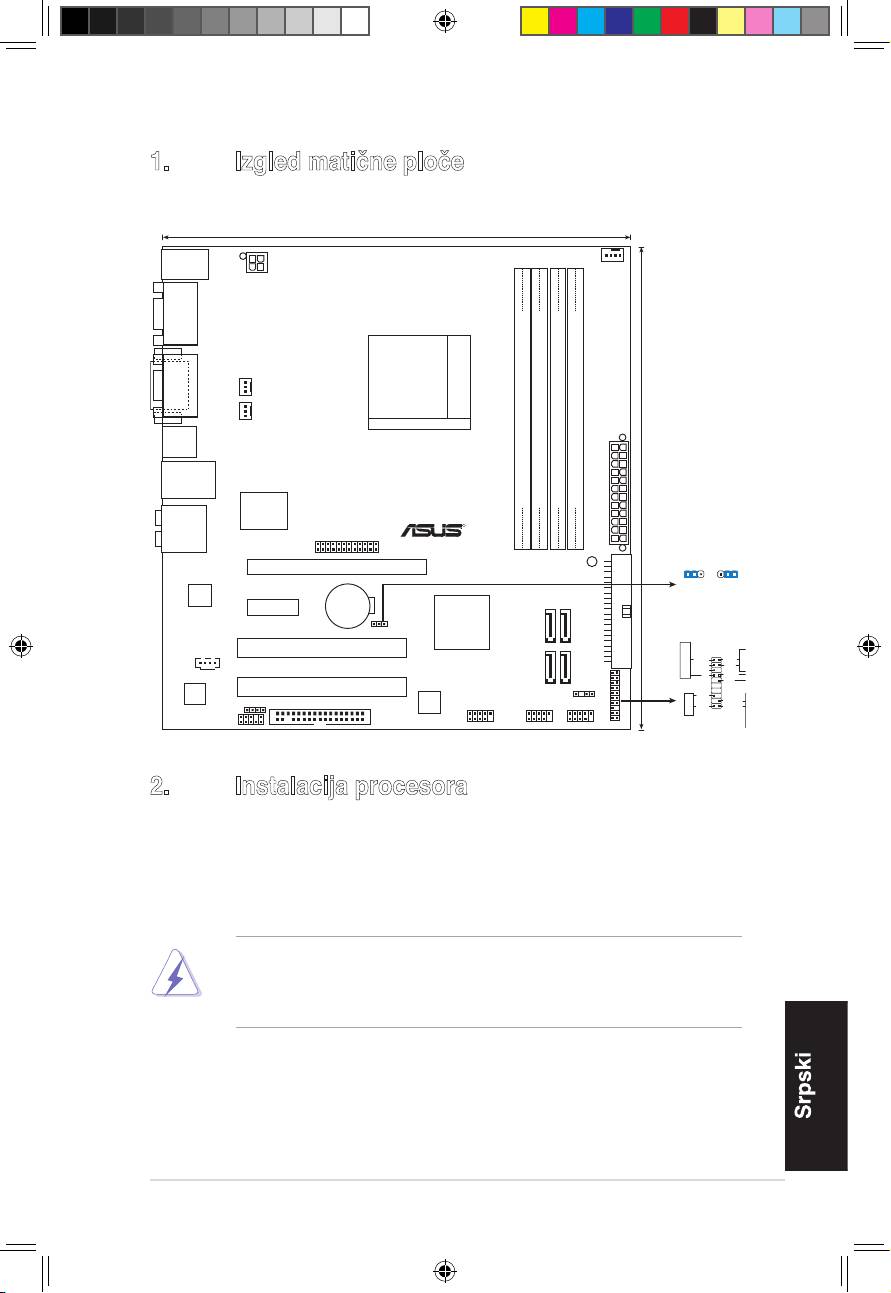

1. Izgled matične ploče
2. Instalacija procesora
Pratite sledeća uputstva za instalaciju procesora.
1. Pronađite AM2+ prorez sa 940 čioda na matičnoj ploči.
2. Podignite polugu ležišta dok ne zauzme ugao od 90° u odnosu na matičnu
ploču.
UPOZORENJE!
Procesor se može ubaciti u ležište samo na jedan način. NEMOJTE
ubacivati procesor na silu, kako biste izbegli oštećenje pinova na
procesoru!
ASUS M2N68-CM 35
22.86cm (9.0in)
KB_USB56
CPU_FAN
ATX12V
COM1
PWR_FAN
DVI_VGA
Socket AM2+
CHA_FAN
USB34
LAN1_USB12
24.4cm (9.6in)
Super I/O
M2N68-CM
DDR2 DIMM_A1 (64 bit,240-pin module)
DDR2 DIMM_B1 (64 bit,240-pin module)
DDR2 DIMM_A2 (64 bit,240-pin module)
DDR2 DIMM_B2 (64 bit,240-pin module)
EATXPWR
AUDIO
R
LPT
CLRTC
PCIEX16
SB_PWR
1 2 2 3
Normal
Clear RTC
RTL
(Default)
8211CL
CR2032 3V
PCIEX1_1
Lithium Cell
CMOS Power
CLRTC
MCP68PVNT
PRI_IDE
SATA2
SATA3
PANEL
CD
PCI1
Speaker
Ground
Ground
Reset
Ground
Reset
SPEAKER
+5V
Ground
PWR
PWRSW
SATA1
SATA4
VIA
PCI2
VTI1708B
8Mb
CHASSIS
PLED-
SPDIF_OUT
FLOPPY
IDE_LED-
BIOS
USB78
USB910
USB1112
PLED+
IDE_LED+
PLED
AAFP
PANEL
+IDE_LED
U3909_M2N68-CM.indb 35 24.08.2008 22:06:50 Uhr
