Asus M2A74-AM: 1. Schema plăcii de bază 2. Instalarea procesorului

1. Schema plăcii de bază 2. Instalarea procesorului: Asus M2A74-AM

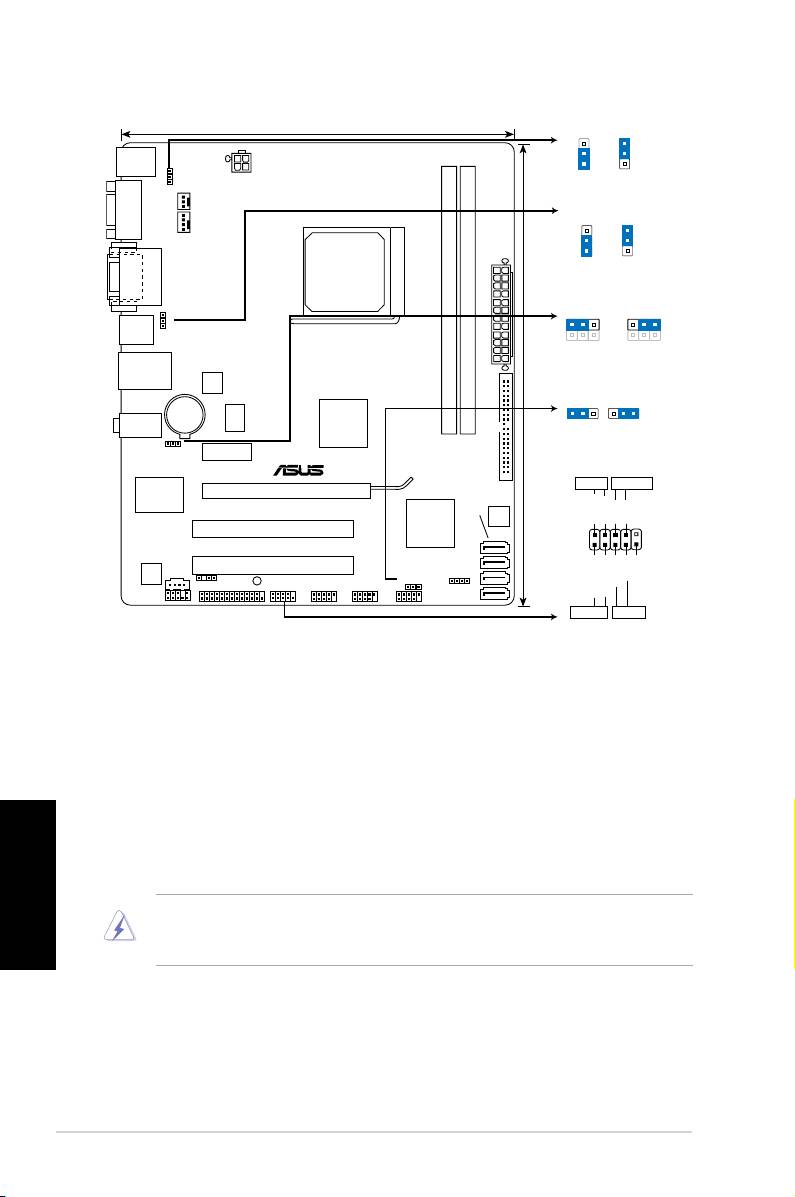

1. Schema plăcii de bază

2. Instalarea procesorului

Pentru instalarea CPU:

1. Instalati piciorusul mufei 940 AM2+ in placa de baza a calculatorului.

2. Ridică pârghia socketului la cel puţin 90 de grade.

3. Poziţionaţi procesorul deasupra soclului, astfel încât colţul procesorului cu

triunghiul aurit să corespundă acelui colţ al soclului care are un triunghi mic.

Română

4. Introduceţi cu atenţie procesorul în socket.

ATENŢIE:

Procesorul poate  montat doar într-o singură poziţie. Pentru a preveni îndoirea

pinilor sau deteriorarea, NU forţaţi introducerea procesorului în socket!

5. Când procesorul este bine introdus în socket, apăsaţi pe pârghia socket-ului

pentru a xa procesorul. Pârghia va produce un scurt click pentru a indica că

este în poziţia închis.

32 ASUS M2A74-AM

20.8cm(8.2in)

KBPWR

AM3 CPU SUPPORT

21

2 3

KBMS

ATX12V

+5V

+5VSB

KBPWR

(Default)

CHA_FAN

COM1

USBPW1-4

CPU_FAN

21

2 3

+5V

+5VSB

(Default)

DVI_VGA

5000HRS VRM

SOCKET AM2+

CLRTC

1 2 2 3

USB34

USBPW1-4

Normal

Clear RTC

EATXPWR

(Default)

LAN1_USB12

DDR2 DIMM_A1 (64bit, 240-pin module)

DDR2 DIMM_B1 (64bit, 240-pin module)

RTL

DDR2 1066

8112

GIGABIT LAN

USBPW5-10

24.4cm(9.6in)

21

2 3

Lithium Cell

CMOS Power

ICS

AUDIO

®

9LPRS485CGLF

AMD

740G

+5V

+5VSB

(Default)

CLRTC

PCIEX1_1

F_PANEL

PRI_IDE

PLED

PWRBTN

Super

PCIEX16

SATA4

I/O

SATA3

M2A74-AM

SATA2

SATA1

8Mb

AMD

®

BIOS

PLED+

PLED-

PWR

GND

PCI1

SB700

TURBO KEY

PIN 1

PCI2

VIA

SATA RAID

VT1708S

CD

SPDIF_OUT

SPEAKER

USBPW5-10

Reset

Ground

LPT

SB_PWR

F_PANEL

USB78 USB910

USB56

HD_LED+

HD_LED-

AAFP

+HDLED RESET
