Asus M2A74-AM: 1. Distribución de la placa base 2. Instalación de la CPU

1. Distribución de la placa base 2. Instalación de la CPU: Asus M2A74-AM

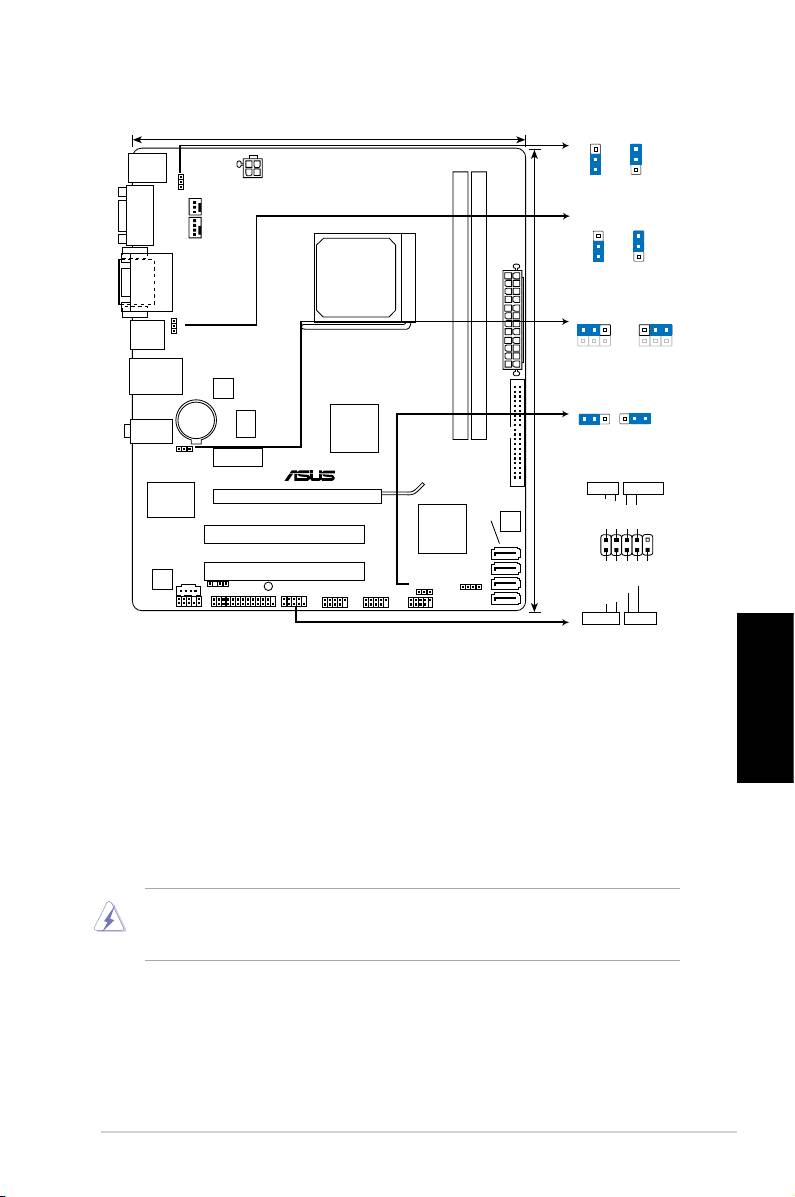

1. Distribución de la placa base

2. Instalación de la CPU

Para instalar la CPU:

Español

1. Localice la ranura AM2+ de 940 contactos en la placa base.

2. Levante la palanca de la ranura hasta un ángulo de 90º.

3. Posicione la CPU sobre el zócalo de modo que la esquina de la CPU con el

triángulo dorado coincida con la esquina con el pequeño triángulo en el zócalo.

4. Inserte con cuidado la CPU en la ranura hasta que entre en su sitio.

¡ADVERTENCIA!

La CPU encaja solamente en una dirección. NO la fuerce sobre la ranura para

evitar que los contactos se doblen y la CPU quede dañada!

5. Cuando la CPU se encuentre en su sitio, empuje la palanca de la ranura

para jar la CPU. La palanca encajará en la cha lateral para indicar que está

cerrada.

ASUS M2A74-AM 11

20.8cm(8.2in)

KBPWR

AM3 CPU SUPPORT

21

2 3

KBMS

ATX12V

+5V

+5VSB

KBPWR

(Default)

CHA_FAN

COM1

USBPW1-4

CPU_FAN

21

2 3

+5V

+5VSB

(Default)

DVI_VGA

5000HRS VRM

SOCKET AM2+

CLRTC

1 2 2 3

USB34

USBPW1-4

Normal

Clear RTC

EATXPWR

(Default)

LAN1_USB12

DDR2 DIMM_A1 (64bit, 240-pin module)

DDR2 DIMM_B1 (64bit, 240-pin module)

RTL

DDR2 1066

8112

GIGABIT LAN

USBPW5-10

24.4cm(9.6in)

21

2 3

Lithium Cell

CMOS Power

ICS

AUDIO

®

9LPRS485CGLF

AMD

740G

+5V

+5VSB

(Default)

CLRTC

PCIEX1_1

F_PANEL

PRI_IDE

PLED

PWRBTN

Super

PCIEX16

SATA4

I/O

SATA3

M2A74-AM

SATA2

SATA1

8Mb

AMD

®

BIOS

PLED+

PLED-

PWR

GND

PCI1

SB700

TURBO KEY

PIN 1

PCI2

VIA

SATA RAID

VT1708S

CD

SPDIF_OUT

SPEAKER

USBPW5-10

Reset

Ground

LPT

SB_PWR

F_PANEL

USB78 USB910

USB56

HD_LED+

HD_LED-

AAFP

+HDLED RESET
