Asus M2A74-AM: 1. Rozvržení základní desky 2. Instalace procesoru
1. Rozvržení základní desky 2. Instalace procesoru: Asus M2A74-AM
Česky
20.8cm(8.2in)
KBPWR
AM3 CPU SUPPORT
21
2 3
KBMS
ATX12V
+5V
+5VSB
KBPWR
(Default)
CHA_FAN
COM1
USBPW1-4
CPU_FAN
21
2 3
+5V
+5VSB
(Default)
DVI_VGA
5000HRS VRM
SOCKET AM2+
CLRTC
1 2 2 3
USB34
USBPW1-4
Normal
Clear RTC
EATXPWR
(Default)
LAN1_USB12
DDR2 DIMM_A1 (64bit, 240-pin module)
DDR2 DIMM_B1 (64bit, 240-pin module)
RTL
DDR2 1066
8112
GIGABIT LAN
USBPW5-10
24.4cm(9.6in)
21
2 3
Lithium Cell
CMOS Power
ICS
AUDIO
®
9LPRS485CGLF
AMD
740G
+5V
+5VSB
(Default)
CLRTC
PCIEX1_1
F_PANEL
PRI_IDE
PLED
PWRBTN
Super
PCIEX16
SATA4
I/O
SATA3
M2A74-AM
SATA2
SATA1
8Mb
AMD
®
BIOS
PLED+
PLED-
PWR
GND
PCI1
SB700
TURBO KEY
PIN 1
PCI2
VIA
SATA RAID
VT1708S
CD
SPDIF_OUT
SPEAKER
USBPW5-10
Reset
Ground
LPT
SB_PWR
F_PANEL
USB78 USB910
USB56
HD_LED+
HD_LED-
AAFP
+HDLED RESET

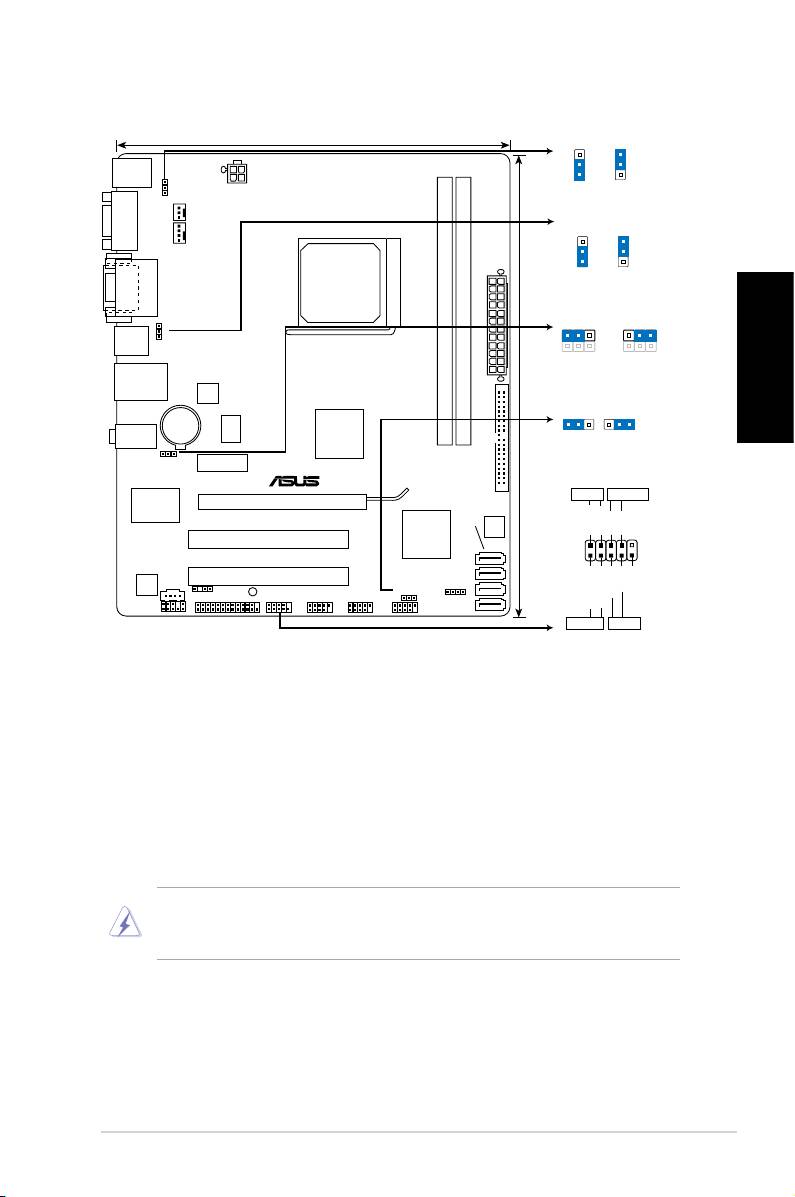

1. Rozvržení základní desky
2. Instalace procesoru
Montáž procesoru:
1. Najděte 940-pinový AM2+ socket na základní desce.
2. Nadzvedněte páčku socketu přinejmenším do úhlu 90º.
3. Zorientujte procesor nad patici tak, aby roh procesoru označený zlatým
trojúhelníkem odpovídal rohu patice s malým trojúhelníkem.
4. Opatrně usad’te procesor do socketu dokud nebude uložen správně.
VAROVÁNÍ!
Procesor lze uložit jen ve správné pozici. Nesnažte se umístit procesor do socketu
silou, zabráníte tak ohnutí kolíčků a poškození procesoru.
5. Až bude procesor umístěn správně, zatlačte páčku socketu pro zajištění
procesoru. Páčka zapadne a klikne, čímž bude indikováno zamknutí.
ASUS M2A74-AM 23
