23

FR

!

 Conserver ce mode d’emploi pour pouvoir le

consulter à tout moment. En cas de vente, de cession

ou de déménagement, veiller à ce qu’il suive

l’appareil.

!

 Lire attentivement les instructions : elles contiennent

des conseils importants sur l’installation, l’utilisation et

la sécurité de l’appareil

!

 L’installation de l’appareil doit être effectuée par un

professionnel du secteur conformément aux

instructions du fabricant.

!

 N’importe quelle opération de réglage, d’entretien ou

autre, doit être effectuée après avoir débranché la

prise de la cuisinière.

Positionnement et nivellement

!

 L’appareil peut être installé à côté de meubles dont

la hauteur ne dépasse pas celle du plan de cuisson.

!

 S’assurer que le mur en contact avec la paroi arrière

de l’appareil est réalisé en matériel ignifuge résistant

à la chaleur (T 90°C).

Pour une installation correcte :

• installer cet appareil dans une cuisine, une salle à

manger ou un studio (jamais dans une salle de

bains);

• si le plan de cuisson de la cuisinière dépasse le

plan de travail des meubles, il faut que ces derniers

soient placés à au moins 600 mm de l’appareil.

• si la cuisinière est installée sous un élément suspendu, il

faut que ce dernier soit placé à au moins 420 mm de

distance du plan.

Il faut prévoir une distance de 700 mm si les éléments

suspendus sont

inflammables (

voir figure

);

• ne pas placer de

rideaux derrière ou sur

les côtés de la

cuisinière à moins de

200 mm de distance.

• pour l’installation de

hottes, se conformer

aux instructions de leur

notice d’emploi.

Nivellement

Pour mettre l’appareil bien à

plat, visser les pieds de

réglage fournis aux

emplacements prévus aux

coins à la base de la cuisinière

(

voir figure

).

Montage des pieds* par

encastrement sous la base.

Raccordement électrique

Montage du cordon d’alimentation

Ouverture du bornier :

• Faire pression à l’aide d’un tournevis sur les

languettes latérales du couvercle du bornier ;

• Tirer et ouvrir le

couvercle du bornier.

Pour monter le câble d’alimentation, procéder comme

suit :

• dévisser la vis du serre-câble de même que les vis

des contacts

!

Les pontets sont montés en usine pour raccordement

à 230V monophasé (

voir figure

).

• pour effectuer les raccordements électriques

illustrés, utiliser les deux pontets placés dans le

boîtier (

voir figure

 - référence “P

PP

PP”)

Installation

HOOD

420

Min.

min.

650

 mm. with hood

min.

700

 mm. without hood

mm.

600

Min.

mm.

420

Min.

mm.

*

N’existe que sur certains modèles

N

L2

L1

L3

P

N

L

230V ~

H05RR-F 3x4 CEI-UNEL 35363

1

3

2

4

5

background image

24

FR

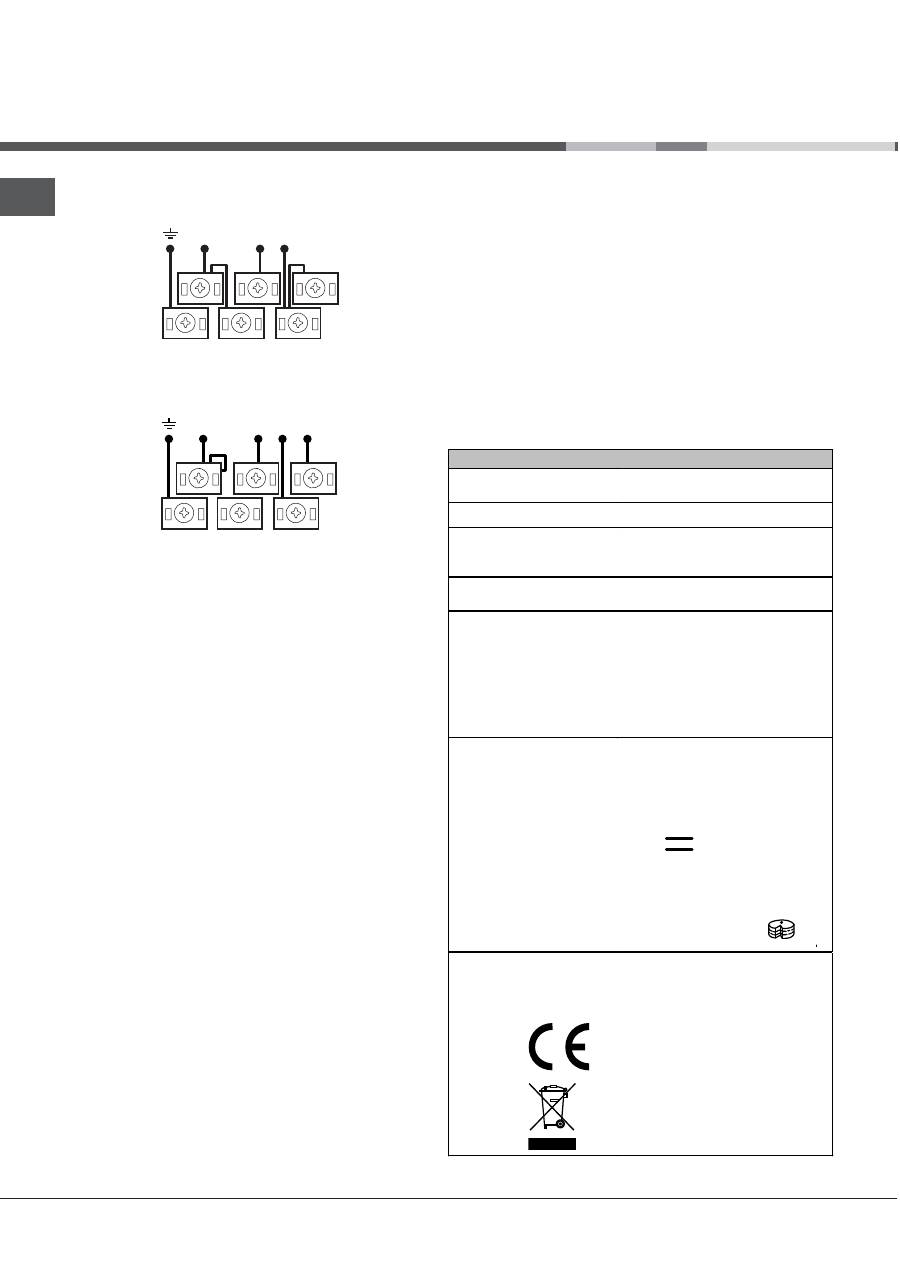

N

L3

L1

L2

400V 3N~

H05RR-F 5x2.5 CEI-UNEL 35363

1

3

2

4

5

N

L2 L1

400V 2N~

H05RR-F 4x4 CEI-UNEL 35363

1

3

2

4

5

• fixer le câble d’alimentation dans le serre-câble

correspondant et fermer le couvercle.

Raccordement du câble d’alimentation au réseau

électrique

Monter sur le câble une prise normalisée pour la

charge indiquée sur l’étiquette des caractéristiques

(

voir tableau des caractéristiques techniques

).

En cas de raccordement direct au réseau, il faut

intercaler entre l’appareil et le réseau un interrupteur à

coupure omnipolaire ayant au moins 3 mm

d’écartement entre les contacts, dimensionné à la

charge et conforme aux normes en vigueur dans le

pays (le fil de terre ne doit pas être interrompu par

l’interrupteur). Le câble d’alimentation ne doit

atteindre, en aucun point, une température dépassant

de 50°C la température ambiante.

Avant de procéder au branchement, s’assurer que :

• la prise est bien munie d’une terre conforme à la loi;

• la prise est bien apte à supporter la puissance

maximale de l’appareil, indiquée sur la plaque

signalétique;

• la tension d’alimentation est bien comprise entre les

valeurs indiquées sur la plaque signalétique;

• la prise est bien compatible avec la fiche de

l’appareil. Si ce n’est pas le cas, remplacer la prise

ou la fiche, ne pas utiliser de rallonges ni de prises

multiples.

!

 Après installation de l’appareil, le câble électrique et

la prise de courant doivent être facilement

accessibles

!

 Le câble ne doit être ni plié ni excessivement

écrasé.

!

 Le câble doit être contrôlé périodiquement et ne

peut être remplacé que par un technicien agréé.

!

Nous déclinons toute responsabilité en cas de

non respect des normes énumérées ci-dessus.

PLAQUE SIGNALETIQUE

Dimensions du four

HxLxP

32x43,5x40 cm

Volume

l 56

Dimensions utiles du

tiroir chauffe-plats

largeur 42 cm

profondeur 44 cm

hauteur 8,5 cm

Tension et fréquence

d’alimentation

voir plaque signalétique

Plan de cuisson

vitrocéramique

Avant gauche

Arrière gauche

Arrière droit

Avant droit

Absorption Max. plans de

cuisson vitrocéramique

1700 W

1200 W

2100 W

1200 W

6200 W

ETIQUETTE ENERGIE

Directive 2002/40/CE sur

l'étiquette des fours électriques

Norme EN 50304

Consommation énergie

convection Naturelle – fonction

four :

Traditionnel ;

Consommation énergie

déclaration Classe convection

Forcée – fonction four :

Pâtisserie.

Cet appareil est conforme aux

Directives Communautaires

suivantes : 2006/95/EC du

12/12/06 (Basse Tension) et

modifications successives -

2004/108/EC du 15/12/04

(Compatibilité

Electromagnétique) et

modifications successives -

93/68/EEC du 22/07/93 et

modifications successives. 2002/

96/EC

1275/2008 (Stand-by/Off mode)
