46

HU

!

  Fontos,  hogy  megtartsa  ezt  a  kézikönyvet,  hogy

szükség  esetén  bármikor  belenézhessen.  Ha  a

készüléket  eladja,  elajándékozza  vagy  áthelyezi,

győződjön meg róla, hogy a kézikönyvet is átadja

vele.

!

  Olvassa  el  figyelmesen  az  utasításokat:  fontos

információkat  tartalmaznak  az  üzembe  helyezésről,  a

használatról  és  a  biztonságról.

!

  A  készülék  beszerelését  szakembernek  kell

elvégeznie  az  itt  található  utasításoknak  megfelelően.

!

  A  beállítási,  karbantartási  stb.  munkálatokat

áramtalanított  készüléken  kell  elvégezni.

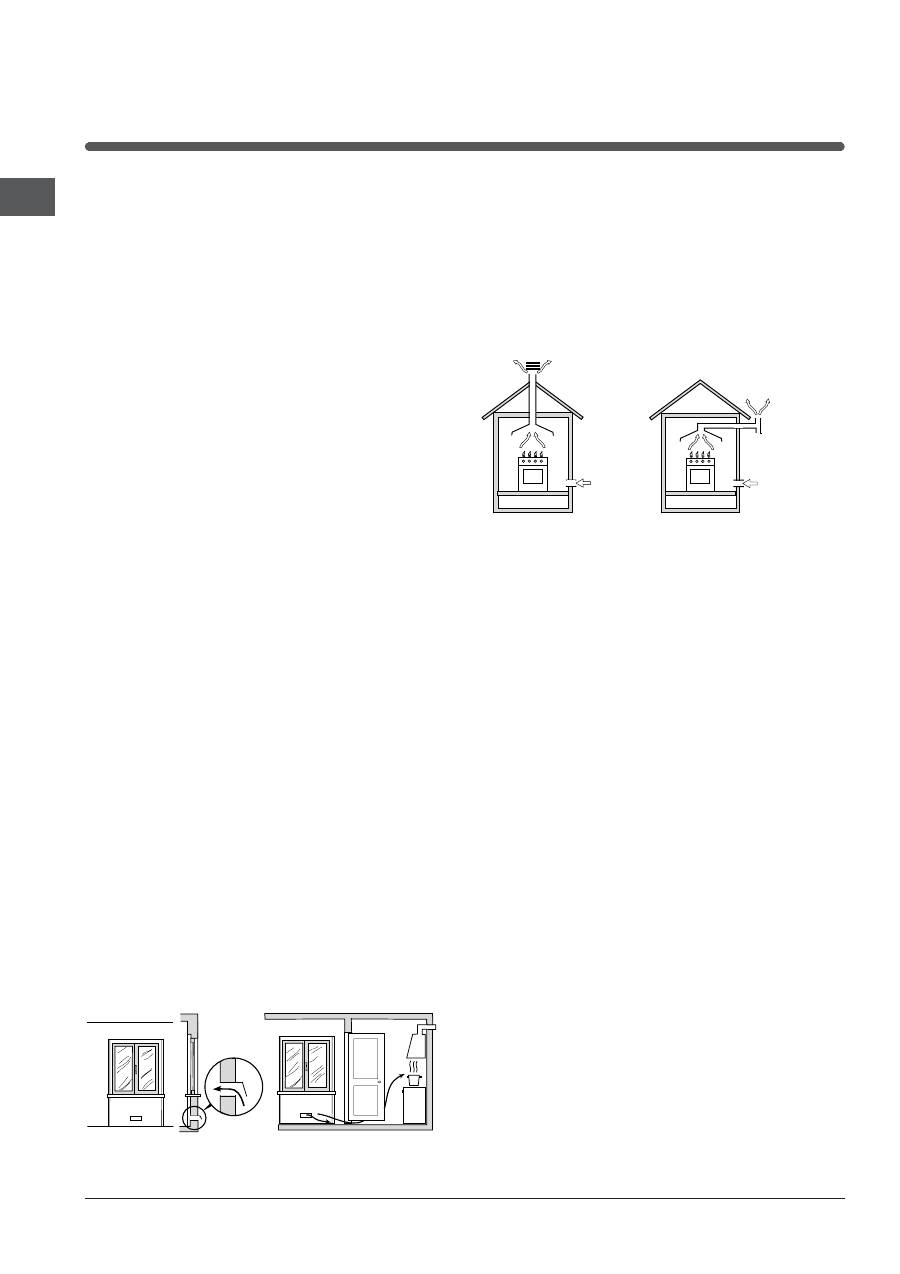

A  helyiségek  szellőzése

A készülék, az érvényben lévő nemzeti

szabványoknak  megfelelően,  kizárólag  folyamatos

szellőzéssel  ellátott  helyiségekben  helyezhető

üzembe.  A  helyiségnek,  melyben  a  készüléket

üzembe kívánja helyezni, annyi levegőt kell tudnia

biztosítani,  amennyi  a  gáz  tökéletes  égéséhez

szükséges  (a  levegőáram  az  üzembe  helyezett

teljesítmény 1 kW-jára vetítve nem lehet kevesebb

2 m

3

/h-nál).

A  levegő  utánpótlását  biztosító,  ráccsal  ellátott

szellőzőnyílásnak  100 cm

2

  hasznos

keresztmetszettel  kell  rendelkeznie,  és  úgy  kell

kialakítani,  hogy  még  részben  se  tömődhessen  el

(

lásd  A.  ábra

).

Amennyiben a főzőlap felülete nem rendelkezik

gázszivárgást  megakadályozó  biztonsági

szerkezettel,  a  szellőzőnyílás  hasznos

keresztmetszetét  100%-kal  –  legalább  200 cm

2

-rel  –

növelni kell. Amennyiben a levegőáramlás közvetve, a

szomszédos  helyiségekből  érkezik  (

lásd  B.  ábra

),  az

ilyen  helyiségeknek,  a  fent  leírtak  szerint,  a

szabadba  nyitott  szellőzőnyílással  kell  rendelkezniük

–  kivéve  közös  légterű  helyiségek,  tűzveszélyes

helyiségek  vagy  hálószoba  esetén.

!

  Amennyiben  hosszú  ideig  használja  a  készüléket,

tanácsos  kinyitni  az  ablakot,  illetve  megnövelni  az

esetlegesen  használt  ventilátorok  sebességét.

Füstgázelvezetés

A  füstgázelvezetést  hatékony,  természetes  huzatú

kéménybe  kötött  kürtővel,  vagy  a  készülék

bekapcsolásával  automatikusan  működésbe  lépő

elektromos  ventilátorral  kell  biztosítani  (

lásd  ábra

).

!

 A levegőnél nehezebb cseppfolyósított gázok

megülnek  a  padlószinten,  ezért  a

cseppfolyósítottgáz-tartályok  tárolására  szolgáló

helyiségeknek,  az  esetleges  gázszivárgások

elvezetésére,  a  padlószinten  rendelkezniük  kell

szabadba  kivezető  szellőzőnyílással.

Az  üres  vagy  részben  teli  cseppfolyósítottgáz-

tartályokat  tilos  a  padló  szintjénél  lejjebb  lévő

helyiségekben  (pince  stb.)  üzembe  helyezni  vagy

tárolni! A helyiségben csak az éppen használt tartályt

tárolja, távol az olyan hőforrásoktól (sütők,

kémények,  kályhák),  melyek  a  tartály  hőmérsékletét

50 °C  fölé  emelhetnék.

Elhelyezés és vízszintezés

!

 A készülék beépíthető bútorok mellé is, ha azok

magassága  nem  haladja  meg  a  munkalap  szintjét.

!

  Bizonyosodjon  meg  arról,  hogy  a  készülék

hátoldalával  érintkező  fal  nincs  gyúlékony  anyagból,

és ellenáll a hőnek (T = 90 °C).

A  készülék  megfelelő  beszerelése  érdekében:

• helyezze  a  készüléket  a  konyhába,  az  étkezőbe

vagy a garzonba (ne a fürdőszobába);

• amennyiben  a  tuzhely  szintje  magasabb  a

butorokenal,  azokat  a  keszulektol  legalabb

200 mm-re  kell  elhelyezni;

• amennyiben a tuzhelyet fali butor ala szereli be,a fali

butorok  es  a  munkalap  kozott  legalabb  420 mm

Beszerelés

Szomszédos

helyiség

  Szellőztetendő

helyiség

A

B

Az égést tápláló levegő

szellőzőnyílása

Az ajtó és padló közti rés

növelése

A

Közvetlenül  a  szabadba

történő  füstgázelvezetés

Kéményen  vagy

(főzőkészülékekhez  való)  elágazó

füstgázelvezető  csövön  keresztül

történő  füstgázelvezetés

Javasoljuk, hogy az első használat előtt

tisztítsa ki a sütőt a „Karbantartás és ápolás”

című részben leírtak szerint.



!

background image

47

HU

tavolsagot  kell  hagyni.

• amennyiben  a

tuzhelyet fali butor ala

szereli be, a fali butorok

es  a  munkalap  kozott

legalabb  420 mm

tavolsagot  kell  hagyni.

Ez a távolság akár

700 mm is lehet, ha a

fali bútor nem

gyúlékony  (

lásd  ábra

);

• ne tegyen függönyt a tűzhely mögé, illetve a

tűzhely  200 mm-es  körzetébe;

• Az  esetleges  elszívókat  a  vonatkozó  kézikönyv

utasításainak  megfelelően  kell  felszerelni.

Vízszintezés

Amennyiben  szükséges,

állítsa  vízszintbe  a  készüléket,

csavarja be a mellékelt

állítható  lábazatot  a  tűzhely

aljának  sarkain  található

megfelelő furatokba (

lásd

ábra

).

A  lábakat*  nyomja  a  tűzhely

alján  található  illesztékbe.

Elektromos csatlakoztatás

Szereljen  a  kábelre  a  készüléken  elhelyezett

adattáblán  feltüntetett  terhelésnek  megfelelő

szabványos  csatlakozódugót  (

lásd  Műszaki  adatok

táblázat

).

Egy,  a  készülék  és  a  hálózat  közé  szerelt  minimum

3 mm-es  kontaktnyílású  omnipoláris  megszakítóval

csatlakoztassa  a  készüléket  közvetlenül  a

hálózathoz.  A  megszakítót  a  jelzett  terhelésre  kell

méretezni, és meg kell felelnie az NFC 15–100

szabványoknak  (a  földelés  vezetőit  a  megszakító

nem  szakíthatja  meg).  A  hálózati  kábelt  úgy  kell

elhelyezni,  hogy  sehol  se  melegedhessen  a

szobahőmérsékletnél  50 °C-kal  magasabb

hőmérsékletre.

A  csatlakoztatás  előtt  győződjön  meg  arról,  hogy:

• az  aljzat  rendelkezik  földeléssel  és  megfelel  a

szabványnak;

• az  aljzat  képes  elviselni  a  készülék  adattábláján

feltüntetett  maximális  teljesítmény  terhelését;

HOOD

420

Min.

min.

650

 mm. with hood

min.

700

 mm. without hood

mm.

600

Min.

mm.

420

Min.

mm.

• a  tápfeszültség  megfelel  az  adattáblán  feltüntetett

értékeknek;

• az  aljzat  kompatíbilis  a  készülék

csatlakozódugójával.  Amennyiben  az  aljzat  nem

kompatíbilis  a  csatlakozódugóval,  a  cseréhez

hívjon engedéllyel rendelkező szakembert. Ne

használjon  hosszabbítókat  vagy  elosztót.

!

  A  beszerelt  készülék  elektromos  kábelének  és  a

fali  csatlakozónak  könnyen  hozzáférhetőnek  kell

lennie.

!

 A kábel nem hajolhat meg és nem lehet

összenyomva.

!

 A kábelt rendszeresen ellenőrizni kell, és cseréjét

kizárólag  engedéllyel  rendelkező  szakember

végezheti el.

!

A  fenti  előírások  be  nem  tartása  esetén  a

gyártó  elhárít  minden  felelősséget.

Gázbekötés

Miután ellenőrizte, hogy a készülék megfelel a

szolgáltatott  gáz  típusának  (ellenkező  esetben

lásd

alább

),  a  hatályos  nemzeti  előírások  szerint  flexibilis

gumi- vagy acélcsővel elvégezhető a hálózati bekötés,

illetve  a  gázpalack  csatlakoztatása.  Abban  az  esetben,

ha  a  készüléket  cseppfolyósított  gázzal,  palackról

működteti, használjon az érvényben lévő nemzeti

szabványoknak  megfelelő  nyomásszabályozót.  A

csatlakoztatás  megkönnyítése  érdekében  a

használandó gáz a készülékhez mindkét oldala* felől

hozzávezethető:  Cserélje  le  a  csatlakozó  csonkot  a

záródugóra, és a régi tömítést a mellékelt tömítésre.

!

  Ellenőrizze,  hogy  a  készülékhez  használandó  gáz

nyomása megfelel az „A gázégők és a fúvókák

jellemző  adatai”  című  fejezetben  feltüntetett

értékeknek  (lásd  alább):  ez  biztosítja,  hogy  a

készülék  hosszú  ideig  biztonságosan  fog  működni

és  az  energiafogyasztása  hatékony  lesz.

Gázbekötés  flexibilis  gumicsővel

Ellenőrizze, hogy a cső megfelel-e az érvényben lévő

nemzeti  szabványoknak.  Cseppfolyósított  gázzal

történő  üzemeltetés  esetén  a  használni  kívánt  cső

belső  átmérőjének  8 mm-esnek  kell  lennie,  metánnal

történő  üzemeltetés  esetén  13 mm-esnek.

A bekötés elvégeztével bizonyosodjon meg arról,

hogy  a  cső:

• egyik  pontja  se  érintkezik  olyan  elemmel,  melynek

a  hőmérséklete  50 °C  fölé  emelkedhet;

• nincs  kitéve  húzásnak  és  csavarásnak,  valamint,

background image

48

HU

hogy nincsen megtörve, illetve nincsen benne

szűkület;

• nem  érintkezik  vágófelülettel,  éles  szélekkel,

mozgó  elemekkel  és  nincs  összenyomva;

• állapotának ellenőrzése végett a teljes

nyomvonalában jól hozzáférhető;

• hossza  meghaladja  az  1500 mm-t;

• a két végén, az érvényben lévő nemzeti

szabványoknak  megfelelően,  csőbilinccsel  jól  fel

van rögzítve.

!

 Amennyiben a fenti feltételek közül egy vagy több

feltétel nem teljesülhet, vagy ha a tűzhelyet a 2.

osztály  –  1.  alosztály  előírásai  szerint  helyezi

üzembe  (a  készülék  két  bútor  közé  kerül),  a  bekötést

flexibilis  acélcsővel  kell  megoldani  (

lásd  alább

).

Gázbekötés  nem  oxidálódó,  folyamatos  falú,

menetes  végű,  flexibilis  acélcsővel

Ellenőrizze,  hogy  a  cső  és  a  tömítések  megfelelnek-

e az érvényben lévő nemzeti szabványoknak.

A cső bekötéséhez távolítsa el a készüléken

található  csonkot  (a  készülék  gázbemeneti

csatlakozása  1/2 hüvelykes  csavarmenettel  van

ellátva).

!

 Kösse be a csövet olyan módon, hogy a cső

hossza  ne  haladja  meg  a  maximálisan  megengedett

2 métert,  és  bizonyosodjon  meg  arról,  hogy  a  cső

nem  érintkezik  mozgó  elemekkel,  és  nincs

összenyomva.

A  tömítés  ellenőrzése

 A bekötés végeztével szappanos vízzel – semmiképp

se lánggal – ellenőrizze, hogy valamennyi

csatlakozás  tömítése  tökéletesen  zár-e.

Átállítás más gáztípusra

A készülék átállítható az eredetileg beállítottól – a

tűzhely  tetején  található  gázkalibrálási  címkén  jelzett

gáztól – eltérő gáztípusra is.

A  főzőlap  átállítása

A főzőlapon található gázégők fúvókáinak cseréje:

1. Vegye le a rácsokat, és csavarozza ki helyükről a

gázégőket.

2.  7 mm-es  csőkulcs

segítségével csavarozza ki a

fúvókákat (

 lásd ábra

), és

cserélje le őket az új

gáztípushoz való fúvókákra

(

lásd  gázégők  és  a  fúvókák

jellemző  adatai

).

3.  Helyezze  vissza  a  helyére

az összes elemet a fentiekben leírt műveletek

fordított sorrendjében.

A  főzőlapon  található  gázégők  takarékfokozatának

beállítása:

1.  Csavarja  a  gázégő  szabályozó  csapját  minimumra.

2. Húzza le a tekerőgombot, és csavarja a

tekerőgomb  tengelyében  vagy  amellett  elhelyezett

szabályozócsavart  addig,  míg  szabályos  kis  lángot

nem  kap.

!  Abban  az  esetben,  ha  a  készüléket  cseppfolyósított

gázzal  működteti,  a  szabályozócsavarnak  –

amennyire  csak  lehetséges  –  zárt  helyzetben  kell

lennie.

3. A gázégő bekapcsolt állapotában gyorsan forgassa

a  tekerőgombot  többször  a  minimumról  a  maximumra

és vissza, és ellenőrizze, hogy a láng nem aludt-e ki.

!

 A főzőlap gázégői nem igénylik a primer levegő

beszabályozását.

!

  Miután  átállította  a  készüléket  másik  gáztípusra,

cserélje le a régi gázkalibrálási címkét az új gáz

címkéjére,  mely  valamennyi  hivatalos  szakszervizben

beszerezhető.

!

 Abban az esetben, ha a gáz nyomása az előírt

értéktől eltér (vagy ingadozik), az érvényben lévő,

gázhálózati  szabályozókról  szóló  nemzeti

szabványoknak  megfelelően,  a  gázcső  bemenete  elé

nyomásszabályozót  kell  beépíteni.

background image

49

HU

A gázégők és a fúvókák jellemző adatai

ADATTÁBLÁZAT

Méretek

Szélesség: 39 cm

Magasság: 34 cm

Mélység: 41 cm

Térfogat

54 l

Az ételmelegít

ő

rész hasznos

méretei

Szélesség: 42 cm

Magasság: 23 cm

Mélység: 44 cm

Ég

ő

fejek

A billen

ő

ajtó bels

ő

 oldalán vagy a

kihúzott ételmelegít

ő

 fiók helyén belül a

bal oldali falon található adattáblán

jelzett valamennyi gáztípusra

átállítható.

A hálózati áram

feszültsége és

frekvenciája

Lásd az adattáblán.

ENERGIAOSZTÁLY

A villamos süt

ő

k energiafogyasztási

címkézésér

ő

l szóló 2002/40/EK

irányelv.

EN 50304 szabvány

Természetes h

ő

áramlás névleges

energiafogyasztása – melegít

ő

 funkció:

Hagyományos mód

Kényszer h

ő

áramlási osztály névleges

energiafogyasztása – melegít

ő

 funkció:

Légkeveréses

A készülék megfelel az alábbi uniós

irányelveknek: 2006.12.12-i

2006/95/EC irányelv (alacsony

feszültség) és annak módosításai –

2004.12.15-i 2004/108/EC irányelv

(elektromágneses összeférhet

ő

ség) és

annak módosításai – 1993.07.22-i

93/68/EC irányelv és annak

módosításai.

2002/96/EC

2009/142/EC – 30.11.2009 (Gas)

1275/2008 (Stand-by/ Off mode)

K3G52S/R

K3 G55S/ UA

1. táblázat

G 20

G 25.1

G 30

Gázég

ő

Átmér

ő

(mm)

Gyújtóláng,

1/100 (mm)

Csökkent

ett

h

ő

energia

, kW

Fúvóka,

1/100

(mm)

Névleges

h

ő

energia,

kW

Átáramlás*

l/h

Fúvóka,

1/100 (mm)

Névleges

h

ő

energia,

kW

Átáramlás*

l/h

Fúvóka,

1/100

(mm)

Névleges

h

ő

energia,

kW

Átáramlás*

g/h

Gyors

(R) 100  41 0.80

128 3.30  314  128 2.85  262  87 3.00  218

Fél-gyors

(S)

75  30 0.50

104 2.10  200  104 1.95  179  70 1.90  138

Kisegít

ő

(A)

51 30

0.50

76 1.15 109 76 1.05 97 52

1.00 73

Hálózati

nyomás

Nom.

Min.

Max

25

20

30

25

20

30

30

25

35

15°C-on és 1013 mbar-nál

P.C.S. G20

37,78 MJ/m

3

P.C.S. G25.1

39,11 MJ/m

3

P.C.S. G30

49,47 MJ/kg

:

S S

R

A
