Asus P5QL SE: 1. Motherboard-Layout . Installieren der CPU

5

Deutsch

ASUS P5QL SE

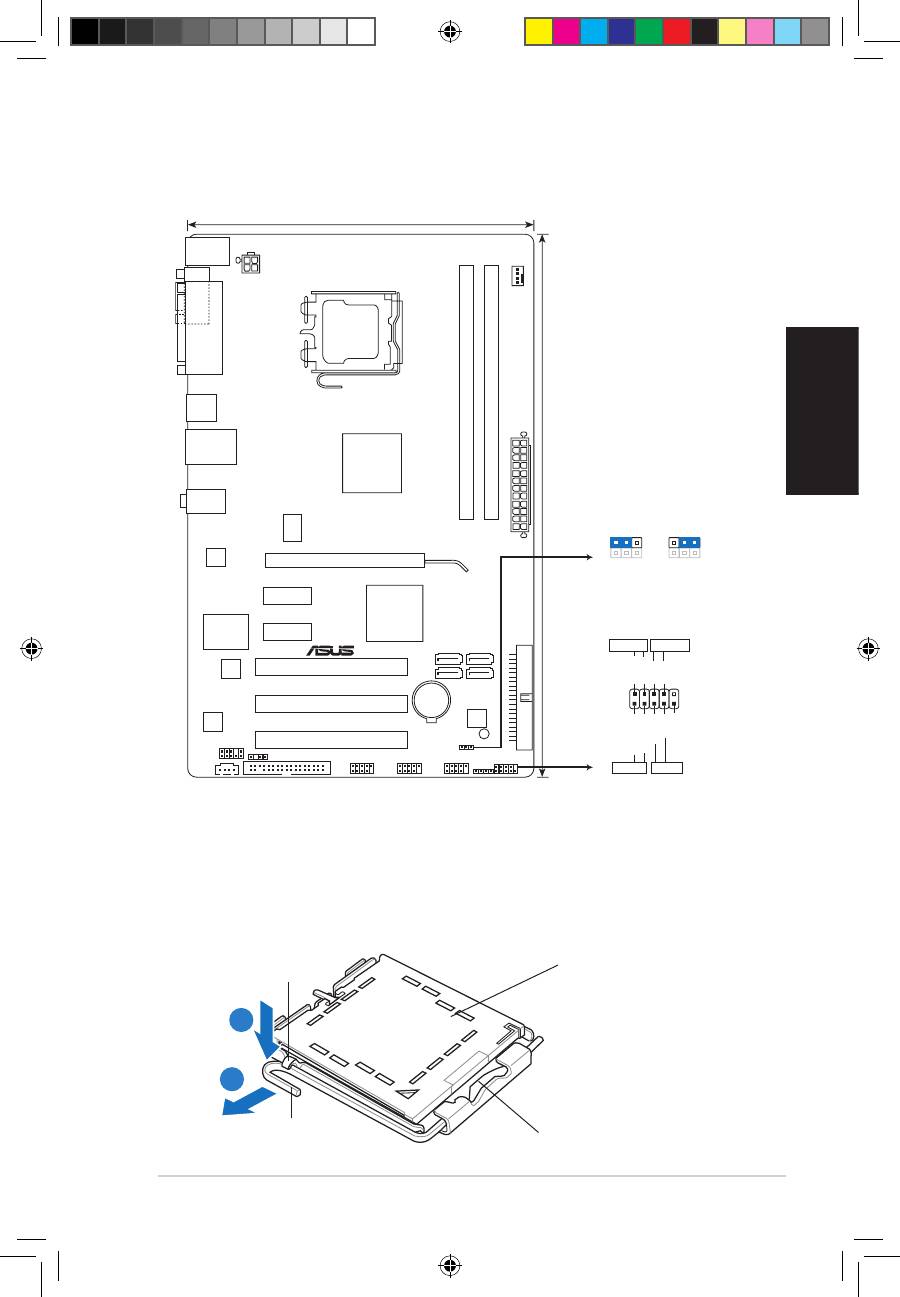

1.  Motherboard-Layout .  Installieren der CPU

Folgen Sie diesen Schritten, um einen Intel

®

 Prozessor auf dem LGA 775-Sockel

zu installieren.

1.  Drücken Sie den Ladehebel mit Ihrem Daumen (A) und schieben ihn nach links

(B), bis er von dem Halteriegel losgelassen wird.

P5QL SE

PCIEX16

PCIEX1_1

PCIEX1_2

PCI1

PCI2

PCI3

FLOPPY

USB1112

USB910

USB78

AAFP

SPDOF_OUT

CD

ATX12V

EATXPW

R

CPU_FAN

Intel

®

P43

Lithium Cell

CMOS Power

Super

I/O

AUDIO

RTL

8111C

KB_USB56

8Mb

BIOS

JMB

368

SB_PWR

CLRTC

30.5cm(12.0in)

LGA775

Intel

®

ICH10

DDR2 DIMM_A1 (64bit, 240-pin module)

DDR2 DIMM_B1 (64bit, 240-pin module)

LPT

COM1

LAN_USB12

USB34

SATA4

SATA2

SATA3

SATA1

19.3cm(7.6in)

IC

S

9P946AFL

F

PRI_IDE

F_PANEL

SPEAKER

ALC

662

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

PIN 1

PWR BTN

PLED

+

PLED

-

PWR

GND

IDE_LED

+

IDE_LED

-

Groun

d

Rese

t

F_PANEL

PWR LED

HD_LED

RESET

A

B

Halteriegel

Ladehebel

Diese Seite der Cam-Box

sollte zu Ihnen zeigen.

PnP-Kappe
