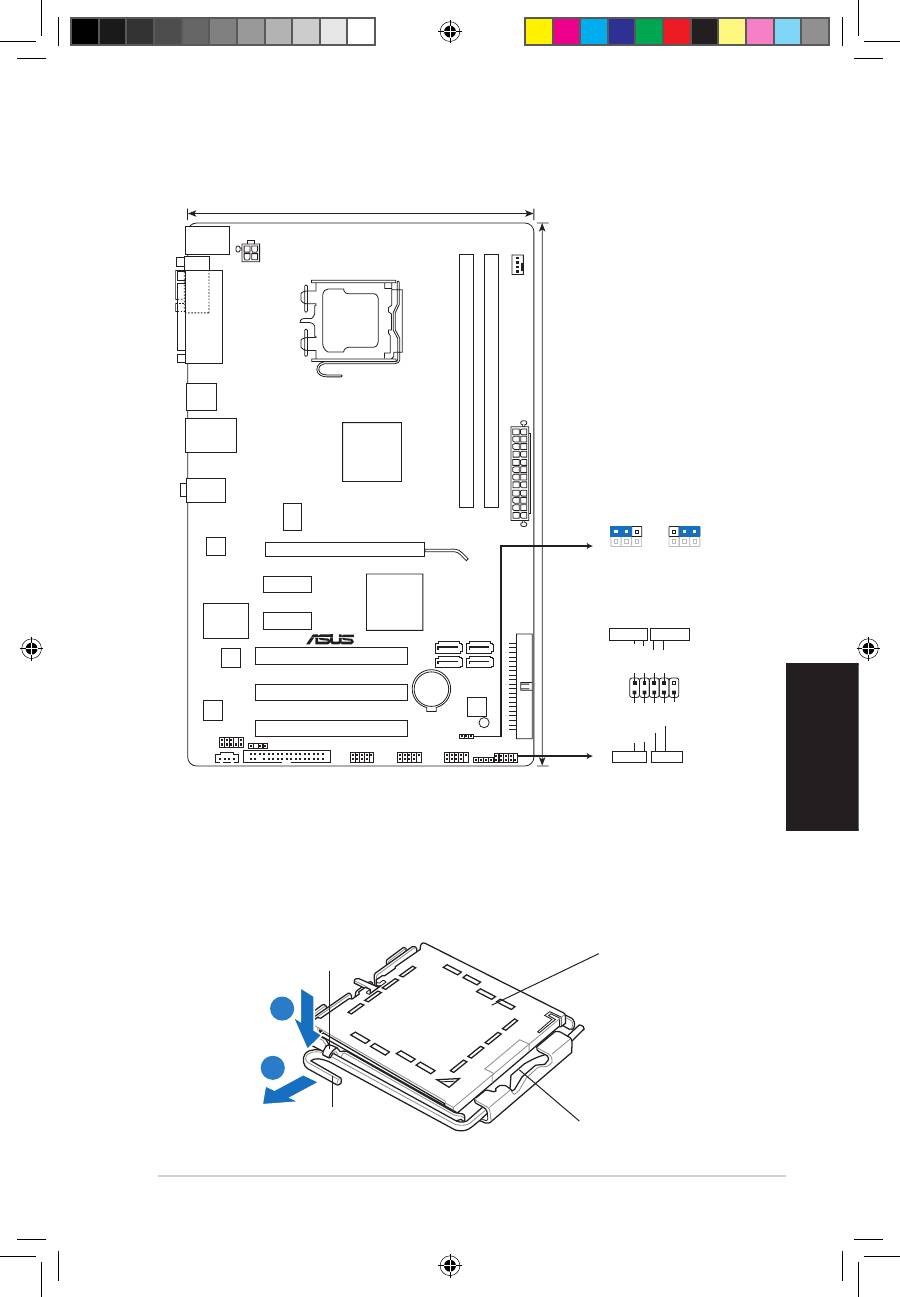

1.  Distribución de la placa base 2.  Instalación de la CPU

Siga estos pasos para instalar un procesador Intel

®

 en el paquete 775-land.

1.  Pulse la palanca de carga con su pulgar (A), a continuación, muévala hacia la

izquierda (B) hasta que se suelte de la pestaña de retención.

Pestaña de retención

Palanca de carga

Este lado de la caja cam

debería mirar hacia usted.

Tapa PnP

A

B
