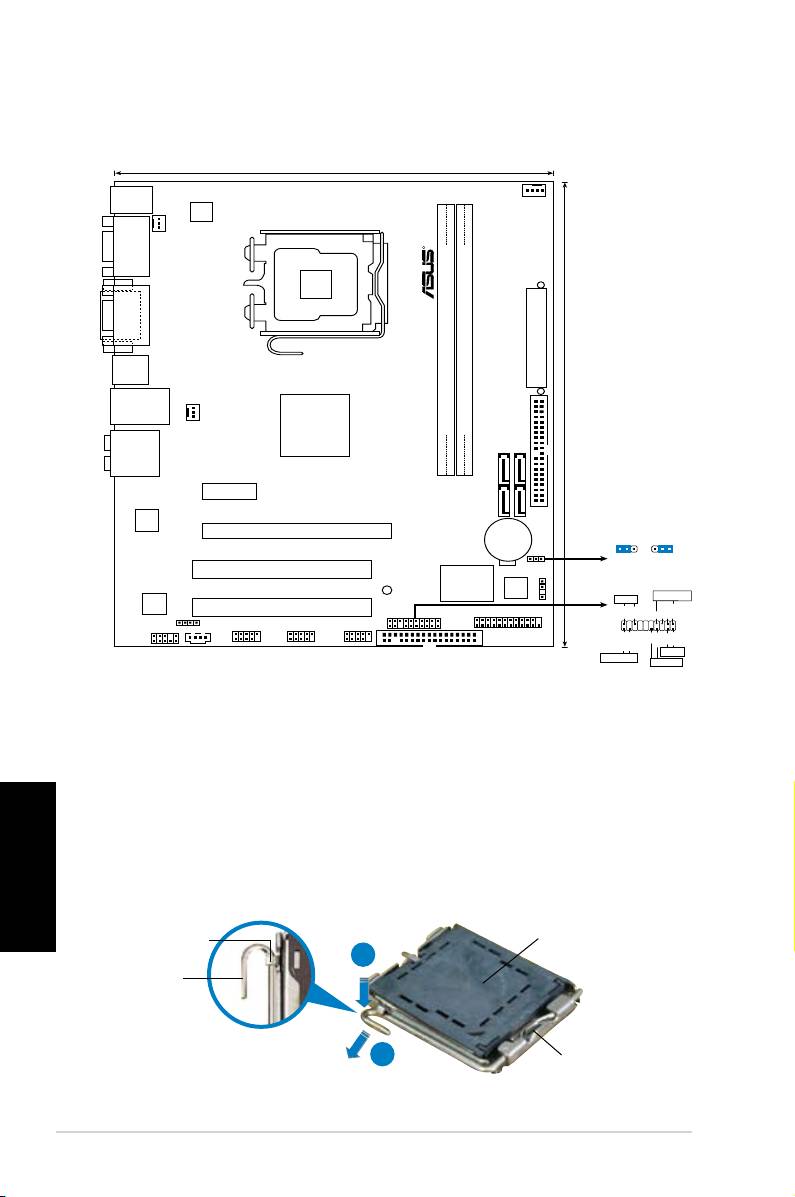

1. Схемасистемнойплаты

2. Установкапроцессора

Для установки процессора:

®

Выполните следующие действия для установки процессора Intel

в 775-контактное гнездо:

Русский

1. Нажмите на удерживающий рычаг большим пальцем (А), затем перемещайте его влево

(В) до тех пор, пока он не высвободится из-под фиксирующего язычка.

Фиксирующий

Отметка PnP

язычок

A

Удерживающий

рычаг

B

B

Эта сторона должна быть

обращена к устанавливающему.

14

ASUS P5N73-CM

21.3cm (8.4in)

PS/2KBMS

T:

Mouse

CPU_FAN

B:

Keyboard

ATX12V

PWR_FAN

R

COM2

LGA775

DVI_VGA

TXPWR

A

E

USB34

)

LAN1_USB12

PRI_IDE

CPU_FAN

MCP68PVNT

DDR2 DIMM_1(64 bit,240-pin module)

DDR2 DIMM_2(64 bit,240-pin module)

24.5cm (9.6in

AUDIO

SATA2

SATA3

PCIEX1_1

RTL

P5N73-CM

SATA1

SATA4

8211CL

PCIEX16

CR2032 3V

CLRTC

Lithium Cell

1 2 2 3

CMOS Power

Normal

Clear RTC

CLRTC

(Default)

PCI1

Super I/O

PANEL

8Mb

SB_PWR

BIOS

VIA

CHASSIS

PLED

SPEAKER

VT1708B

PLED+

PLED-

Ground

Ground

Speaker

PCI2

+5V

PANEL

LPT

SPDIF_OUT

USB78

USB910

USB1112

FLOPPY

IDE_LED+

IDE_LED-

PWR

Ground

Reset

Ground

AAFP

CD

Reset

+IDE_LED

PWRSW
