Asus P5KPL SE: 2. Instalación de la CPU

11

Español

ASUS P5KPL SE

2.  Instalación de la CPU

Siga estos pasos para instalar un procesador Intel

®

 de formato socket 775-

land.

1.  Pulse sobre la palanca con su dedo pulgar (A), moviendo ésta a la

izquierda (B) hasta que sea liberada de la pestaña de retención.

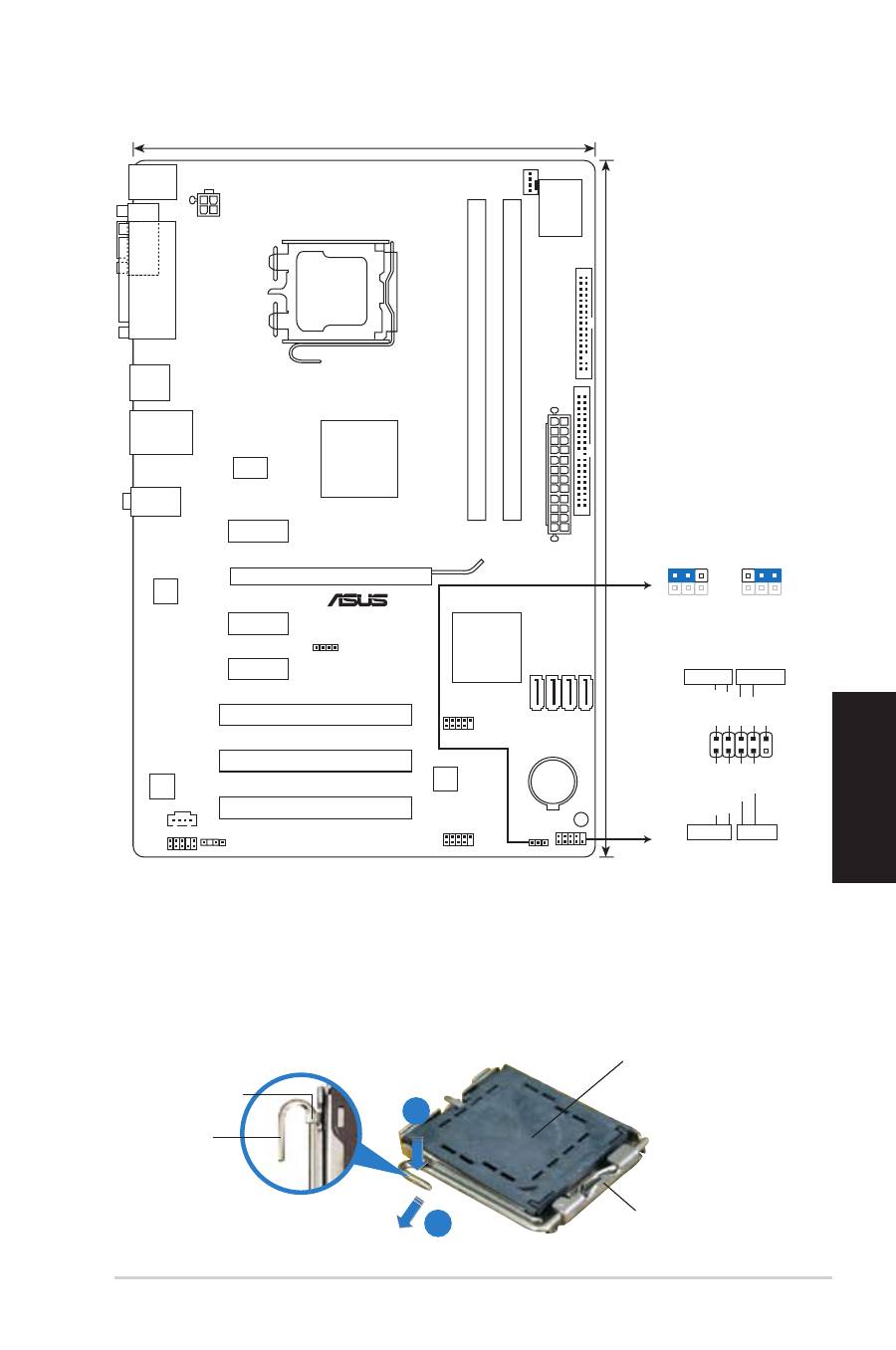

1.  Disposición de la Placa Madre

Pestaña de

retención

Palanca de

carga

Este lado de la caja cam

debería mirar hacia usted.

Tapa PnP

A

B

P5KPL SE

PCIEX16

PCIEX1_1

PCIEX1_2

PCIEX1_3

PCI2

PCI3

PCI1

PRI_IDE

FLOPPY

USB78

USB56

SPDIF_OUT

AAFP

ICS

9LPRS954A3GLF

CD

ATX12V

EATXPW

R

CPU_FAN

Intel

®

G31 B0

Lithium Cell

CMOS Power

Super

I/O

ALC662

RTL

8111C

8Mb

BIOS

20.3cm(8.0in)

30.5cm(12in)

LGA775

Intel

®

ICH7

DDR2 DIMM_A1 (64bit, 240-pin module)

DDR2 DIMM_B1 (64bit, 240-pin module)

SATA1 SATA3 SATA2 SATA4

CLRTC

SPEAKER

AUDIO

KBMS

LPT

COM1

LAN1_USB12

USB34

SB_PWR

F_PANEL

PIN 1

PWR BTN

PLED

+

PLED

-

PWR

GND

IDE_LED

+

IDE_LED-

Groun

d

Rese

t

F_PANEL

PWR LED

HD_LED

RESET

2

2 3

Normal

(Default)

Clear RTC

CLRTC
