2.  Instalación de la CPU

Siga estos pasos para instalar un procesador Intel

®

 de formato socket 775-land.

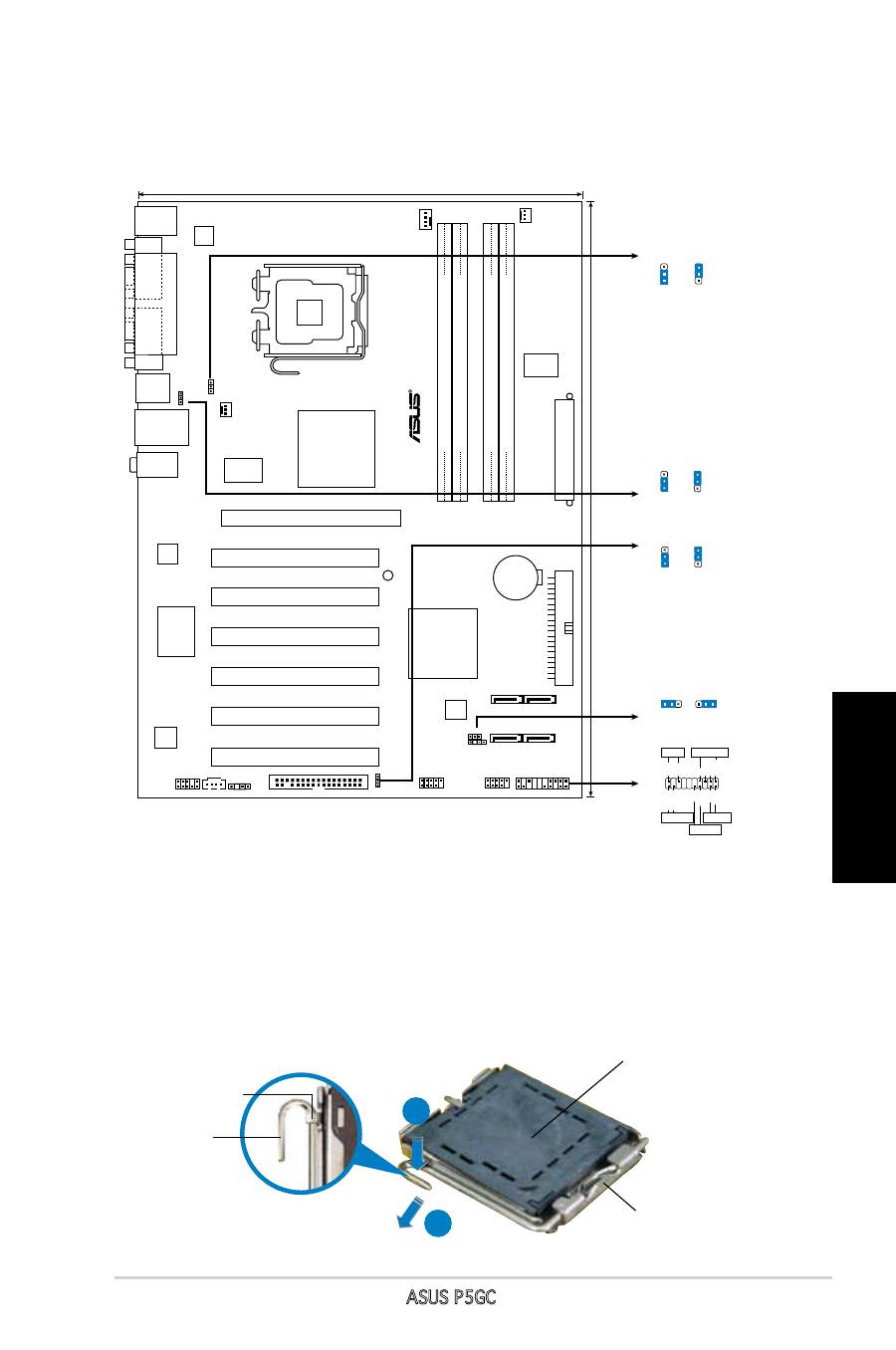

1.  Pulse sobre la palanca con su dedo pulgar (A), moviendo ésta a la izquierda

(B) hasta que sea liberada de la pestaña de retención.
