ASUS P5GC-MX

Česky

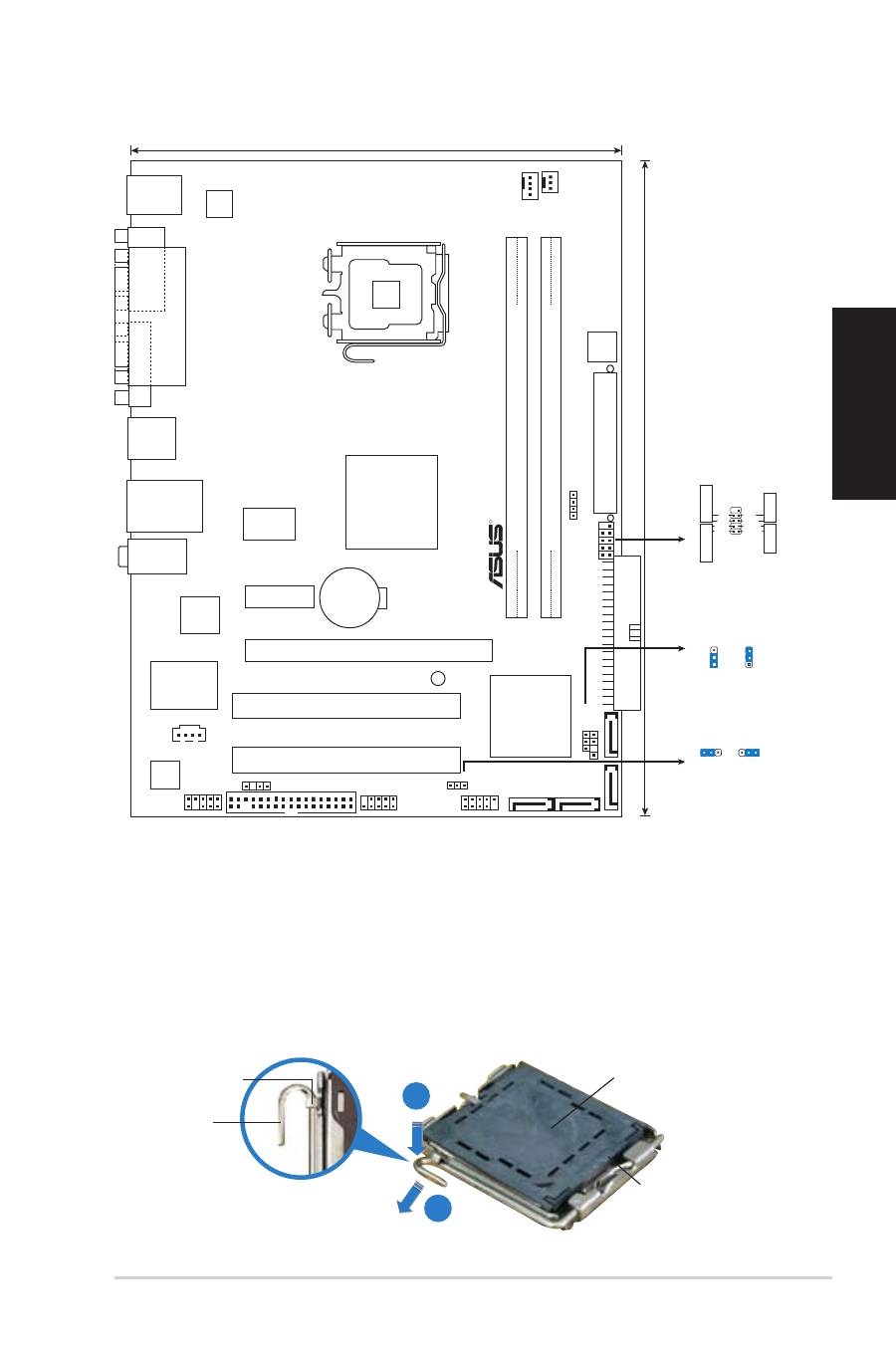

1.  Rozvržení základní desky 2.  Instalace procesoru

Pro instalaci procesoru Intel

®

 do patice 775  postupujte podle níže uvedených

kroků.

1.  Prstem zatlačte na zajišťovací páčku (A – load lever) a přesuňte ji směrem

doleva (B) dokud se neuvolní z drážky (retention tab).

Zajišťovací

jazýček

Zaváděcí

páčka

Tato strana skříňky procesoru

musí směřovat k vám.

Víčko PnP

A

B

B

P5GC-MX

LGA775
