Asus P5GC-MX: 1. Diagramma disposizione scheda madre 2. Installazione della CPU

ASUS P5GC-MX

Italiano

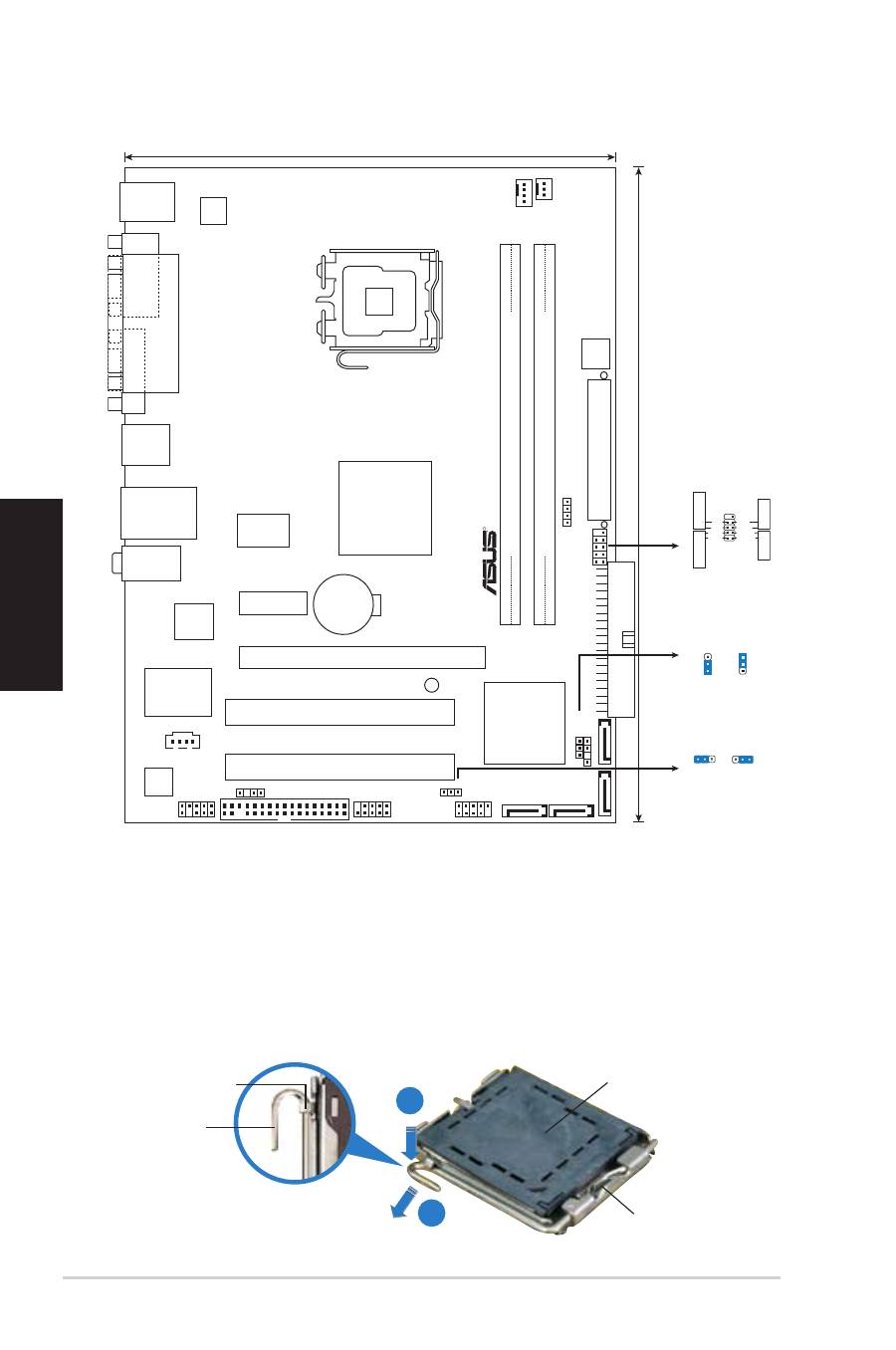

1.  Diagramma disposizione scheda madre 2.  Installazione della CPU

Attenersi alle seguenti fasi per installare un processore Intel

®

 nel pacchetto

775.

1.  Premere la levetta di carico con il pollice (A), poi spostarla e sinistra (B)

finché è liberata dalla linguetta di trattenimento.

Linguetta di

trattenimento

Levetta di

carico

Questo lato del modulo deve

essere rivolto verso sé stessi.

Copertura PnP

A

B

B

P5GC-MX

LGA775

Intel ICH7

R

Intel

MCH 945GC

18.3cm(7.2in)

24.4cm(9.6in)

DDR2

DIMM_A1(64

bit,240-pin

module)

DDR2

DIMM_B1(64

bit,240-pin

module)

PCI1

PCI2

PCIEX1_1

PCIEX1_16

CR2032 3V

Lithium Cell

CMOS Power

EA

TXPW

R

ATX12V

SEC_IDE

CP

U_

FA

N

CH

A_

FA

N

4Mb

BIOS

F_PANEL

SP

EA

KE

R

SATA1

SATA2

SA

TA

4

SA

TA

3

USB78

FLOPPY

AAFP

ALC883

Super  I/O

CD

SPDIF_OUT

PS2_USBPWR

RTM876-660

CLRTC CH

AS

SI

S

PS/2KBMS

T: Mouse

B: Keyboard

LAN_USB12

COM1

PARALLEL

 POR

T

VGA1

USB34

AUDIO

SB_PWR

3

2

2

1

PS2_USBPWR

(Default)

+5V

+5VSB

CLRTC

Normal

Clear RTC

(Default)

1

2

2

3

F_PANEL

Ground

PLED-

PWR

PLED+

GND

Reset

IDELED+

IDELED-

HD

 LE

D

RESET

PWR LED

PWR BTN

LAN

USB56
