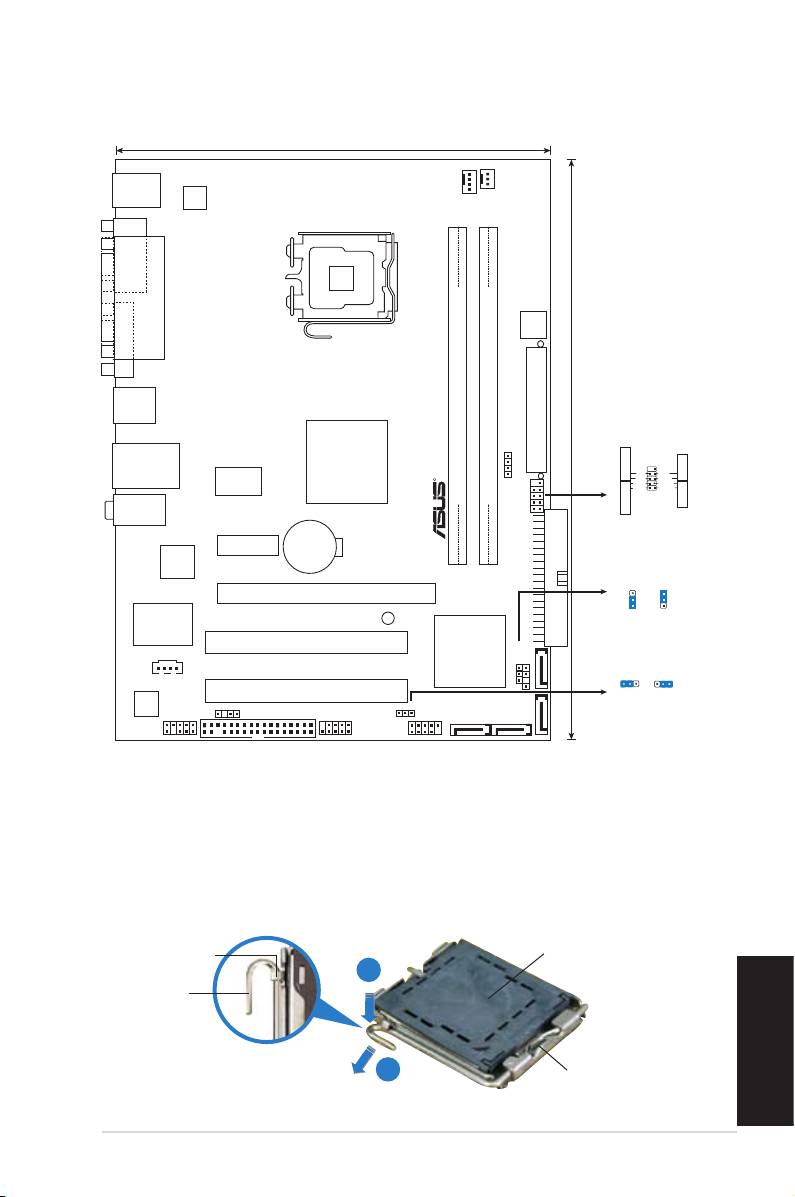

1. Disposição da placa-principal

2. Instalação da CPU

®

Siga estas etapas para instalar um processador Intel

no socket 775.

1. Exerça pressão sobre a alavanca com o seu polegar (A) e de seguida

mova-a para a esquerda (B) até car liberta da patilha de xação.

Patilha de xação

Tampa PnP

A

Alavanca

B

B

Este lado da “cam box”

Português

deve car voltada para si.

ASUS P5GC-MX

17

18.3cm(7.2in)

PS/2KBMS

CPU_FAN

CHA_FAN

T: Mouse

B: Keyboard

ATX12V

LGA775

COM1

4Mb

BIOS

PARALLEL PORT

VGA1

USB34

EATXPWR

F_PANEL

Intel

LAN_USB12

24.4cm(9.6in)

MCH 945GC

GND

Reset

R

SPEAKER

PWR BTN

PWR

Ground

RESET

RTM876-660

PLED-

IDELED-

PLED+

IDELED+

P5GC-MX

DDR2 DIMM_A1(64 bit,240-pin module)

DDR2 DIMM_B1(64 bit,240-pin module)

HD LED

AUDIO

F_PANEL

PWR LED

CR2032 3V

PCIEX1_1

Lithium Cell

CMOS Power

LAN

CLRTC

PCIEX1_16

2 3

1 2

Normal

Clear RTC

SB_PWR

(Default)

Super I/O

PCI1

SEC_IDE

CD

Intel ICH7

CLRTC

CHASSIS

SATA4SATA3

PS2_USBPWR

1

2

2

3

PCI2

+5V

+5VSB

(Default)

ALC883

SPDIF_OUT

PS2_USBPWR

AAFP

FLOPPY

USB56

USB78

SATA1 SATA2
