Quick Start Guide

First Edition

August 2009

Copyright © 2009 ASUSTeK COMPUTER INC.

All Rights Reserved

U4944

M4A77TD

Motherboard

Français

ASUS M4A77TD

.  Installer le CPU

Pour installer le CPU :

1.  Localisez le socket du CPU sur la carte mère.

2.  Soulevez le levier du support à un angle de 90° minimum.

3.   Placez le CPU sur le socket en vous assurant que la marque en forme de triangle

doré soit bien placée en bas à gauche du socket.

4.  Insérez  avec  soin  le  processeur  sur  son  support  jusqu’à  ce  qu’il  s’insère

correctement.

5.  Une fois le processeur mis en place, rabattez le levier du support pour sécuriser

le processeur. Le levier se bloque sur le petit ergot latéral pour indiquer qu’il est

en place.

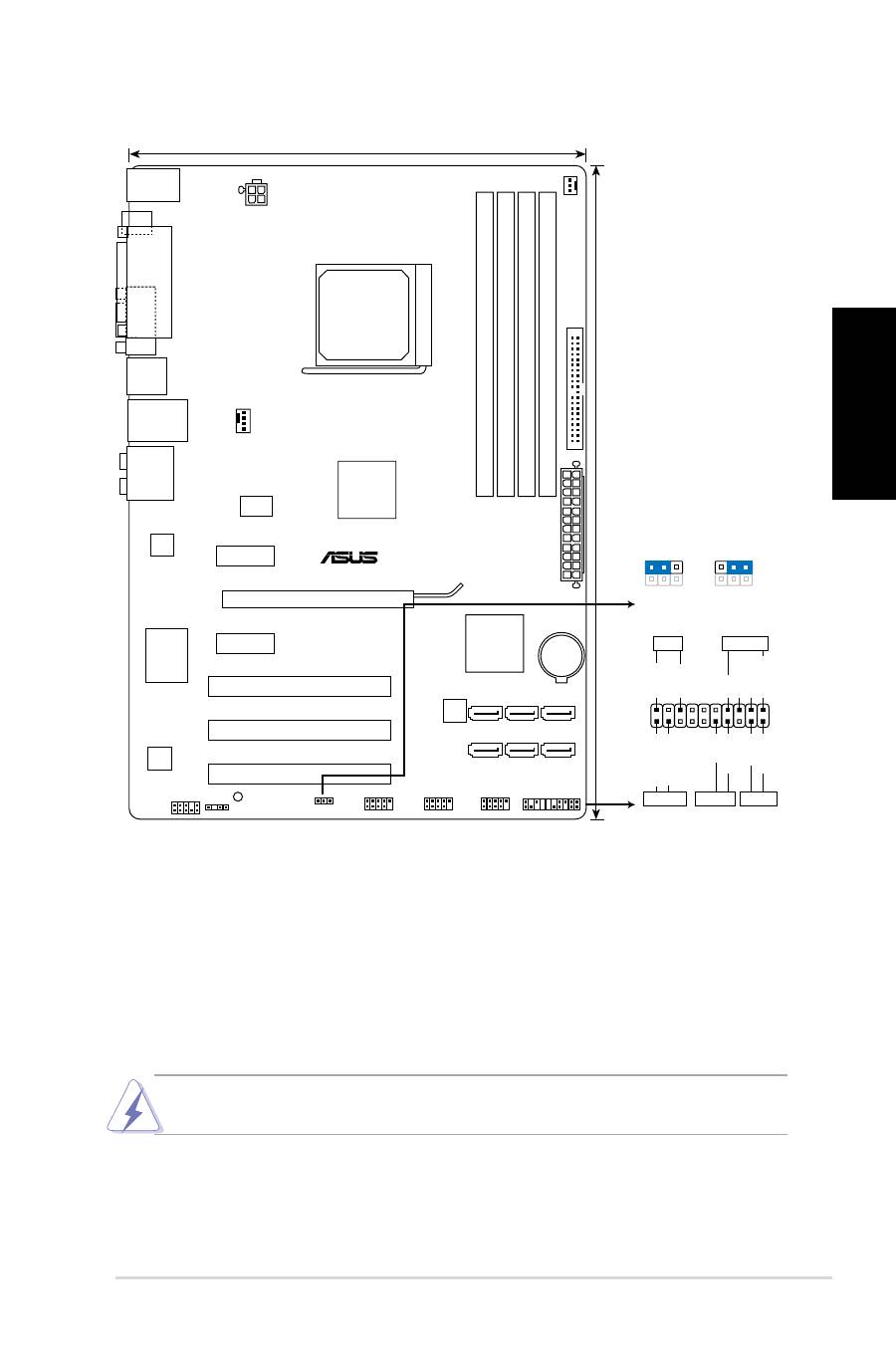

1.  Layout de la carte mère

Le processeur s’insère uniquement dans le bon sens. NE PAS forcer le processeur sur

son support pour éviter de tordre les broches et d’endommager ainsi le processeur!

M4A77TD

PCIEX16

PCIEX1_1

PCIEX1_2

PCI2

PCI3

PCI1

USB910

USB78

USB1112

SPDIF_OUT

AAFP

ATX12V

EATXPW

R

CPU_FAN

CHA_FAN

Lithium Cell

CMOS Power

Super

I/O

VIA

VT1708S

RTL

8112L

ICS

9LPRS485

KB_USB56

8Mb

BIOS

SB_PWR

PANEL

CLRTC

DDR3 DIMM_A2 (64bit, 240-pin module)

SOCKET AM3

DDR3 DIMM_B2 (64bit, 240-pin module)

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

SATA1

SATA2

SATA3

SATA4

SATA5

SATA6

AUDIO

LPT

COM1

SPDIF_O

LAN1_USB12

USB34

30.5cm(12.0in)

PRI_IDE

AMD

®

SB710

AMD

®

770

21.3cm(8.4in)

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

PIN 1

* Requires an ATX power supply

PLED

SPEAKER

PLED

+

PLED

-

+5V

Groun

d

Groun

d

Speake

r

IDE_LED

+

IDE_LED

-

PWR

Groun

d

Rese

t

Groun

d

PANEL

IDE_LED

PWRSW

RESET

Français

ASUS M4A77TD

.  Mémoire Système

Vous pouvez installer des modules DIMM DDR3 ECC/non ECC non tamponnés de

512 Mo, 1 Go, 2 Go et 4 Go dans les socles DIMM en utilisant les configurations de

mémoire données dans cette section.

•

Vous pouvez installer des modules mémoire de tailles variables dans le Canal A et B.

Le système mappe la taille totale du canal de plus petite taille pour les configurations

dual-channel. Tout excédant de mémoire du canal le plus grand est alors mappé pour

fonctionner en single-channel.

•

  Installez toujours des

modules mémoire

 avec une latence CAS identique.

Pour obtenir une compatibilité optimale, il vous est recommandé de vous

équiper des modules de mémoire auprès du même vendeur.

•

En raison des limitations d’adressage mémoire sur les systèmes d’exploitation

Windows 32-bits, lorsque vous installez 4Go ou plus de mémoire sur cette carte mère,

le montant de mémoire utilisable par le système d’exploitation sera de 3 Go ou moins.

Pour une utilisation effective de la mémoire, vous pouvez :

  -

Utiliser un maximum de 3 Go lors de l’utilisation d’un système

d’exploitation 32-bits.

-

 Installer un système d’exploitation Windows 64-bits si vous souhaitez

installer 4 Go ou plus de mémoire sur cette carte mère.

•

Cette carte mère ne supporte pas les modules mémoire composés de puces mémoire

de 256 Mo ou moins.

Canal

Emplacements

Canal A

DIMM_A1 et DIMM_A2

Canal B

DIMM_B1 et DIMM_B2

4

Français

ASUS M4A77TD

4.  Informations du BIOS

Utilisez le programme de configuration du BIOS pour mettre à jour le BIOS ou

configurer ses paramètres. Les écrans BIOS comprennent les clés de navigation

et une courte aide en ligne pour vous guider. Si vous rencontrez des problèmes

liés au système ou si le système devient instable une fois que vous aurez modifié

les paramètres, chargez les Paramètres de Réglage Par Défaut. Rendez visite au

site web d’ASUS (www.asus.com) pour obtenir les mises à jour.

Pour accéder au Setup lors du démarrage:

Pressez <Suppr> lors du Test Automatique de Démarrage (POST : Power-On

Self Test ). Si vous ne pressez pas la touche <Suppr>, le POST continuera son

programme de test.

Pour accéder au programme de configuration du BIOS après le POST :

•  Redémarrez le système en pressant <Ctrl> + <Alt> + <Suppr>, puis pressez

<Suppr> lors du POST, ou

•  Pressez le bouton de réinitialisation situé sur le châssis puis pressez <Suppr>

lors du POST, ou

•  Eteignez et rallumez le système puis pressez <Suppr> lors du POST.

Pour mettre à jour le BIOS avec ASUS EZ Flash  :

Démarrez le système et appuyez sur

<Alt> + <F>

 lors du POST pour lancer EZ

Flash 2. Insérez un disque flash USB contenant  le dernier fichier image du BIOS.

EZ Flash 2 lance le processus de mise à jour du BIOS et redémarre le système

automatiquement une fois terminé.

Pour restaurer le BIOS avec CrashFree BIOS  :

Démarrez le système. Si le BIOS est corrompu, l’outil de restauration automatique

CrashFree BIOS 3 vérifiera la présence du fichier du BIOS sur le lecteur optique et

le disque flash USB. Connectez un disque flash USB ou insérez le DVD de support

dans le lecteur optique contenant le dernier fichier image du BIOS ou celui d’origine.

Redémarrez le système une fois le processus de restauration du BIOS terminé.

5.  Informations sur le DVD de support

Cette carte mère supporte les systèmes d’exploitation Windows

®

 XP / Vista / 7. Installez

toujours la dernière version d’OS et les mises à jour correspondantes de manière à profiter

pleinement des caractéristiques de votre matériel.

Le DVD de support livré avec la carte mère contient les pilotes, les applications logicielles, et

les utilitaires que vous pouvez installer pour tirer partie de toutes les fonctions de la carte mère.

Si l

’Exécution automatique

 n’est pas activée sur votre ordinateur, parcourez le contenu

du DVD de support pour localiser le fichier ASSETUP.EXE dans le répertoire BIN. Double-

cliquez sur

ASSETUP.EXE

 pour lancer le DVD.

5

ASUS M4A77TD

Deutsch

1.  Motherboard-Layout .  Installieren der CPU

So installieren Sie den Prozessor:

1.  Suchen Sie auf dem Motherboard den Prozessorsockel.

2.  Heben Sie den Sockelhebel bis zu einem Winkel von 90 Grad hoch.

3.  Positionieren Sie die CPU oberhalb des Sockels, so dass die CPU-Ecke mit dem goldenen

Dreieck auf der Sockelecke mit dem kleinen Dreieck liegt.

4.  Setzen Sie die CPU vorsichtig in den Sockel ein. Achten Sie auf den korrekten Sitz.

5.   Sobald die CPU richtig sitzt, drücken Sie den Sockelhebel nach unten, um die CPU zu

arretieren. Sie hören einen Klickton, wenn der Hebel einrastet.

Die CPU passt nur in einer Richtung in den Sockel. Stecken Sie die CPU nicht gewaltsam

hinein, um verbogene Kontaktstifte und Schäden an der CPU zu vermeiden!

M4A77TD

PCIEX16

PCIEX1_1

PCIEX1_2

PCI2

PCI3

PCI1

USB910

USB78

USB1112

SPDIF_OUT

AAFP

ATX12V

EATXPW

R

CPU_FAN

CHA_FAN

Lithium Cell

CMOS Power

Super

I/O

VIA

VT1708S

RTL

8112L

ICS

9LPRS485

KB_USB56

8Mb

BIOS

SB_PWR

PANEL

CLRTC

DDR3 DIMM_A2 (64bit, 240-pin module)

SOCKET AM3

DDR3 DIMM_B2 (64bit, 240-pin module)

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

SATA1

SATA2

SATA3

SATA4

SATA5

SATA6

AUDIO

LPT

COM1

SPDIF_O

LAN1_USB12

USB34

30.5cm(12.0in)

PRI_IDE

AMD

®

SB710

AMD

®

770

21.3cm(8.4in)

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

PIN 1

* Requires an ATX power supply

PLED

SPEAKER

PLED

+

PLED

-

+5V

Groun

d

Groun

d

Speake

r

IDE_LED

+

IDE_LED

-

PWR

Groun

d

Rese

t

Groun

d

PANEL

IDE_LED

PWRSW

RESET

ASUS M4A77TD

Deutsch

.  Arbeitsspeicher

Sie können 512MB, 1GB, 2GB und 4GB ungepufferte ECC/Nicht-ECC DDR3

DIMMs in den DIMM-Steckplätzen entsprechend den in diesem Abschnitt

beschriebenen Arbeitsspeicherkonfigurationen installieren.

Kanal

Steckplätze

Kanal A

DIMM_A1 und DIMM_A2

Kanal B

DIMM_B1 und DIMM_B2

•  Sie können verschiedene Speichergrößen in Channel A und Channel B installieren. Das

System ordnet die gesamte Größe des weniger belegten Kanals für die Dual-Channel-

Konfiguration zu. Der überschüssige Speicher des höher belegten Kanals wird dann der

Single-Channel-Konfiguration zugeordnet.

•  Installieren Sie immer DIMMs mit gleicher CAS-Latenzzeit. Für optimale Kompatibilität

Installieren Sie immer DIMMs mit gleicher CAS-Latenzzeit. Für optimale Kompatibilität

wird empfohlen, nur Speichermodule eines Herstellers zu verwenden.

•  Durch die Speicheradressenbeschränkung in 32-Bit-Windows

®

 können vom

Betriebssystem nur 3GB oder weniger benutzt werden, selbst wenn 4GB installiert

wurden. Für eine effektive Speichernutzung empfehlen wir Ihnen folgendes:

  -

Installieren Sie maximal 3GB Speicher, wenn Sie ein 32-Bit-Windows

Installieren Sie maximal 3GB Speicher, wenn Sie ein 32-Bit-Windows

®

-

betriebssystem benutzen.

-

Installieren Sie ein 64-Bit-Windows

®

-betriebssystem, wenn Sie auf dem

Motherboard 4GB oder mehr Speicher installieren wollen.

•  Dieses Motherboard unterstützt keine DIMMs, die aus 256 Megabit- (Mb) Chips oder

weniger hergestellt wurden.

7

ASUS M4A77TD

Deutsch

4.  BIOS-Informationen

Benutzen Sie das BIOS-Einstellungsprogramm zum aktualisieren des BIOS oder

zur Konfiguration seiner Parameter. Die BIOS-Anzeigen enthalten Navigations-

anleitungen und eine kurze Online-Hilfe, um Ihnen die Verwendung zu erleichtern.

Falls in Ihrem System Probleme auftauchen, oder das System nach dem Verändern

einiger Einstellungen instabil wird, sollten Sie die Standardeinstellungen zurückholen.

Weitere Neuigkeiten finden Sie auf der ASUS-Webseite (www.asus.com).

So öffnen Sie das BIOS-Setup beim Systemstart:

Drücken Sie <Entf> während des Power-On Self-Test (POST). Wenn Sie nicht <Entf>

drücken, fährt der POST mit seiner Routine fort.

So öffnen Sie das Setup nach dem POST:

•  Starten Sie das System neu, indem Sie <Strg> + <Alt> + <Entf> drücken, und

drücken Sie dann <Entf> während des POST, oder

•  Drücken Sie den

Reset-Schalter

am Computergehäuse, und drücken Sie dann

<Entf> während des POST, oder

•  Schalten Sie das System aus und wieder an, und drücken Sie dann <Entf>

während des POST

So aktualisieren Sie das BIOS über ASUS EZ Flash :

Starten Sie das System und drücken auf

 <Alt> + <F>

während des POSTs, um EZ

Flash 2 zu starten. Schließen Sie das USB-Flash-Laufwerk an, das die BIOS-Datei

enthält. EZ Flash 2 führt den BIOS-Aktualisierungsprozess aus und startet das System

automatisch nach dem Beenden des Prozesses neu.

So stellen Sie das BIOS über CrashFree BIOS  wieder her:

Starten  Sie  das  System.  Wenn  das  BIOS  fehlerhaft  ist,  sucht  das

Wiederherstellungshilfsprogramm  CrashFree  BIOS  3  automatisch  nach  einer

BIOS-Datei in dem optischen Laufwerk und USB-Flash-Laufwerk, um das BIOS

wiederherzustellen. Schließen Sie das USB-Flash-Laufwerk an oder legen die

Support-DVD ein, welches bzw. welche die originale bzw. neueste BIOS-Datei enthält.

Starten Sie das System nach dem Wiederherstellen des BIOS neu.

5.  Software-Unterstützungbg

Das Motherboard unterstützt Windows

®

 XP/Vista/7 Betriebssysteme (OS). Installieren

Sie bitte immer die neueste OS-Version und die entsprechenden Updates, um die

Funktionen Ihrer Hardware zu maximieren.

Die mit dem Motherboard gelieferte Support-DVD enthält die Treiber, Anwendungs-Software

und Programme die Sie installieren können, um alle Motherboard-Funktionen benutzen zu

können. Es wird bei aktivierter Autorun-Funktion automatisch das Treibermenü angezeigt.

Wenn Autorun nicht aktiviert ist, durchsuchen Sie den Inhalt der Support-DVD, um die

Datei ASSETUP.EXE im Ordner BIN zu finden. Doppelklicken Sie auf das Dateisymbol

ASSETUP.EXE, um die DVD auszuführen.

ASUS M4A77TD

Italiano

1.  Diagramma disposizione scheda madre .  Installazione della CPU

Installazione della CPU:

1.  Trovare la presa CPU nella scheda madre.

2.  Sollevare la leva della presa ad un angolo di almeno 90°.

3.  Collocare la CPU sul socket in modo tale che l’angolo con il triangolo dorato della CPU

combaci con l’angolo del socket dove c’è il tirandolo.

4.  Inserire completamente con delicatezza la CPU nella presa.

5.   Quando la CPU è al suo posto, abbassare la leva della presa per bloccare la CPU. La leva

scatta sulla linguetta laterale indicando che è bloccata.

La CPU può essere inserita solamente con un corretto orientamento. NON forzare la

CPU nella presa diversamente si possono piegare i pin e danneggiare la CPU!

M4A77TD

PCIEX16

PCIEX1_1

PCIEX1_2

PCI2

PCI3

PCI1

USB910

USB78

USB1112

SPDIF_OUT

AAFP

ATX12V

EATXPW

R

CPU_FAN

CHA_FAN

Lithium Cell

CMOS Power

Super

I/O

VIA

VT1708S

RTL

8112L

ICS

9LPRS485

KB_USB56

8Mb

BIOS

SB_PWR

PANEL

CLRTC

DDR3 DIMM_A2 (64bit, 240-pin module)

SOCKET AM3

DDR3 DIMM_B2 (64bit, 240-pin module)

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

SATA1

SATA2

SATA3

SATA4

SATA5

SATA6

AUDIO

LPT

COM1

SPDIF_O

LAN1_USB12

USB34

30.5cm(12.0in)

PRI_IDE

AMD

®

SB710

AMD

®

770

21.3cm(8.4in)

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

PIN 1

* Requires an ATX power supply

PLED

SPEAKER

PLED

+

PLED

-

+5V

Groun

d

Groun

d

Speake

r

IDE_LED

+

IDE_LED

-

PWR

Groun

d

Rese

t

Groun

d

PANEL

IDE_LED

PWRSW

RESET

9

ASUS M4A77TD

Italiano

.  Memoria di sistema

Si possono installare moduli DIMM DDR3 ECC/non ECC unbuffered 512 MB, 1GB,

2GB e 4GB nelle prese DIMM utilizzando le configurazioni memoria di questa

sezione.

Canale doppio

Prese

Coppia A

DIMM_A1 e DIMM_A2

Coppia B

DIMM_B1 e DIMM_B2

•  È possibile installare diversi formati di memoria nei canali A e B. Il sistema mappa la

dimensione totale del canale di dimensione più piccolo per la configurazione a canale

doppio. Qualsiasi accesso alla memoria dal canale di dimensione maggiore, viene

quindi mappato per il funzionamento a canale singolo.

•

Utilizzare e installare sempre moduli DIMM con la stessa latenza CAS. Per

poter garantire la perfetta compatibilità dei moduli, si raccomanda di utilizzare

moduli di memoria acquistati presso lo stesso venditore.

•  A causa dei limiti con gli indirizzi di memoria nel sistema operativo Windows® a 32

bit, quando si installa una memoria da 4GB o più sulla scheda madre, la memoria

effettivamente utilizzabile dal sistema operativa può essere di 3GB o meno. Per usare in

modo efficace la memoria, si raccomanda di eseguire una delle seguenti azioni:

  -

Usare 3GB di memoria di sistema al massimo se si utilizza il sistema operativo

Usare 3GB di memoria di sistema al massimo se si utilizza il sistema operativo

Windows® a 32 bit.

-

Per installare 4GB di memoria o più sulla scheda madre, installare il sistema

operativo Windows® a 64 bit.

•  Questa scheda madre non supporta DIMM da 256 megabit (Mb) o minori.

10

ASUS M4A77TD

Italiano

4.  Informazioni sul BIOS

Usare l’utilità per la configurazione del BIOS per aggiornare il BIOS o configurarne i

parametri. La schermata BIOS include tasti di navigazione ed una concisa guida in

linea. Se si riscontrano problemi con il sistema, oppure se questo diventa instabile

dopo avere  modificato  le impostazioni, caricare  le  impostazioni  predefinite di

configurazione Setup Defaults. Visitare la pagina Web ASUS (www.asus.com) per

gli aggiornamenti.

Per accedere al Setup all’avvio:

Premere il tasto <Delete> durante il POST (Power On Self Test). Se non si preme il

tasto <Delete>, il POST continua le sue routine di diagnostica.

Per accedere al Setup dopo il POST:

•  Riavviare il sistema premendo i tasti <Ctrl> + <Alt> + <Delete>, poi premere il

tasto <Delete> durante il POST, oppure

•  Premere il tasto di ripristino

 sul telaio, poi premere il tasto <Delete> durante il

POST, oppure

•  Spegnere e riaccendere il sistema e poi premere il tasto <Delete> durante il

POST

Aggiornare il BIOS con ASUS EZ Flash :

Avviare il sistema e premere

 <Alt> + <F>

 nel corso del POST per lanciare EZ Flash 2.

Inserire una memoria flash USB contenente il file con la versione più recente del BIOS.

EZ Flash 2 esegue il processo di aggiornamento del BIOS e riavvia automaticamente

il sistema una volta completato.

Ripristinare il BIOS con CrashFree BIOS :

Avviare il sistema. Se il BIOS è danneggiato, lo strumento per il ripristino automatico

CrashFree BIOS 3 verifica l’unità ottica e la memoria flash USB per verificare la

presenza di un file BIOS in modo da poter procedere al ripristino del BIOS: Inserire

una memoria flash USB o il DVD di supporto che contiene il file con la versione più

recente o originale del BIOS. Riavviare il sistema dopo avere eseguito il ripristino

del BIOS:

5.

Supporto per il software

Questa scheda madre supporta un sistema operativo (OS) Windows

®

 XP/Vista/7.

Installate sempre l’ultima versione OS e gli aggiornamenti corrispondenti, in modo

da massimizzare le funzioni del vostro hardware.

Il DVD di supporto fornito con il pacchetto della scheda madre contiene i driver, le

applicazioni software e le utilità che possono essere installate per poter sfruttare tutte

le caratteristiche della scheda madre. Viene visualizzato automaticamente il menu

Driver se sul computer è attiva l’Esecuzione automatica.

Se sul computer non è attiva ESECUZIONE AUTOMATICA, sfogliare i contenuti del DVD

di supporto per individuare il file ASSETUP.EXE nella cartella BIN. Fare doppio clic su

ASSETUP.EXE per eseguire il DVD.

11

ASUS M4A77TD

Español

1.  Disposición de la Placa Madre .  Instalación de la CPU

Para instalar la CPU:

1.  Localice el conector de la CPU en la placa base.

2.  Levante la palanca de la ranura hasta un ángulo de 90º.

3.  Posicione la CPU sobre el zócalo de modo que la esquina de la CPU con el triángulo dorado

coincida con la esquina con el pequeño triángulo en el zócalo.

4.  Inserte con cuidado la CPU en la ranura hasta que entre en su sitio.

5.   Cuando la CPU se encuentre en su sitio, empuje la palanca de la ranura para fijar la CPU.

La palanca encajará en la ficha lateral para indicar que está cerrada.

La CPU encaja solamente en una dirección. NO la fuerce sobre la ranura para evitar

que los contactos se doblen y la CPU quede dañada!

M4A77TD

PCIEX16

PCIEX1_1

PCIEX1_2

PCI2

PCI3

PCI1

USB910

USB78

USB1112

SPDIF_OUT

AAFP

ATX12V

EATXPW

R

CPU_FAN

CHA_FAN

Lithium Cell

CMOS Power

Super

I/O

VIA

VT1708S

RTL

8112L

ICS

9LPRS485

KB_USB56

8Mb

BIOS

SB_PWR

PANEL

CLRTC

DDR3 DIMM_A2 (64bit, 240-pin module)

SOCKET AM3

DDR3 DIMM_B2 (64bit, 240-pin module)

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

SATA1

SATA2

SATA3

SATA4

SATA5

SATA6

AUDIO

LPT

COM1

SPDIF_O

LAN1_USB12

USB34

30.5cm(12.0in)

PRI_IDE

AMD

®

SB710

AMD

®

770

21.3cm(8.4in)

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

PIN 1

* Requires an ATX power supply

PLED

SPEAKER

PLED

+

PLED

-

+5V

Groun

d

Groun

d

Speake

r

IDE_LED

+

IDE_LED

-

PWR

Groun

d

Rese

t

Groun

d

PANEL

IDE_LED

PWRSW

RESET

1

ASUS M4A77TD

Español

.  Memoria de sistema

Puede instalar DIMM DDR3 ECC/no ECC de 512MB, 1GB, 2GB y 4GB sin memoria

intermedia dentro de las ranuras DIMM utilizando las configuraciones de memoria

que aparecen en esta sección.

Modo de canal dual

Zócalos

Par A

DIMM_A1 y DIMM_A2

Par B

DIMM_B1 y DIMM_B2

•  Puede instalar distintos tamaños de memoria en el Canal A y el Canal B. El sistema

relaciona el tamaño total del canal de menor tamaño para la configuración de canal

doble. Cualquier exceso de memoria del canal de mayor tamaño se relaciona a

continuación para las operaciones de canal único.

•

Instale siempre DIMM con la misma latencia CAS. Para una compatibilidad

óptima, se recomienda que obtenga módulos de memoria del mismo

proveedor.

•  Debido a los límites de direccionamiento de memoria de los sistemas operativos

Windows

®

 de 32 bits, si instala 4 GB de memoria o más en la placa base, la memoria

real que reconocerá el sistema operativo será igual o inferior a 3 GB. Si desea realizar

un uso más eficaz de la memoria, recomendamos la aplicación de cualquiera de las

siguientes medidas:

  -

Utilice un máximo de 3 GB de memoria de sistema si utiliza un sistema operativo

Utilice un máximo de 3 GB de memoria de sistema si utiliza un sistema operativo

Windows

®

 de 32 bits.

-

Instale un sistema operativo Windows

®

 de 64 bits si desea instalar 4 GB de

memoria o más en la placa base.

•  Esta placa base no admite DIMM compuestos de 256 megabits (Mb) o menos.

1

ASUS M4A77TD

Español

4.  Información sobre la BIOS

Utilice la utilidad de configuración del sistema BIOS para actualizar el sistema BIOS

o configurar sus parámetros. Las pantallas de la BIOS incluyen teclas de navegación

y una breve ayuda en línea para guiarle. Si encuentra algún problema con el sistema

o si el sistema se vuelve inestable tras cambiar la configuración, cargue los valores

de configuración predeterminados. Visite el sitio web ASUS (www.asus.com) para

obtener actualizaciones.

Para acceder a la configuración de la BIOS durante el proceso de inicio:

Pulse <Suprimir> durante el proceso de auto comprobación de encendido (Power-

On Self-Test - POST). Si no pulsa <Suprimir>, el proceso POST continuará con sus

rutinas de comprobación.

Para acceder a la configuración de la BIOS tras el proceso POST:

•  Reinicie el sistema presionando <Ctrl> + <Alt> + <Suprimir>, y pulse <Suprimir>

durante el proceso POST, o

•  Pulse el

botón de reinicio

 en el chasis, y pulse <Suprimir> durante el proceso

POST, o

•  Apague y encienda el sistema, y pulse <Suprimir> durante el proceso POST.

Para actualizar el sistema BIOS con ASUS EZ Flash :

Inicie el sistema y pulse <Alt> + <F2> durante la fase POST para abrir EZ Flash 2.

Inserte un disco flash USB que contenga el archivo de BIOS más reciente. EZ Flash

2 realizará el proceso de actualización de BIOS y reiniciará automáticamente el

sistema cuando haya finalizado.

Para recuperar el sistema BIOS con CrashFree BIOS :

Inicie el sistema. Si el sistema BIOS está corrupto, la herramienta de recuperación

automática CrashFree BIOS 3 comprobará la unidad óptica y la unidad de disco flash

USB en busca de un archivo de BIOS para restaurar el sistema BIOS. Inserte un

disco flash USB o el DVD de soporte que contenga el archivo de BIOS original o más

reciente. Reinicie el sistema una vez que se haya recuperado el sistema BIOS.

5.  Software de soporte

Esta placa madre soporta sistemas operativos (SO) Windows

®

 XP/Vista/7. Instale

siempre la última versión del SO con sus actualizaciones correspondientes para que

pueda maximizar las funciones de su hardware.

El DVD de soporte que incluye la caja de la placa base contiene controladores,

aplicaciones software y utilidades que puede instalar para disfrutar de todas las

funciones que ofrece la placa base. Al introducirlo mostrará automáticamente el

menú Drivers (Controladores) si la función Autorun (Ejecución automática) está

habilitada en su equipo.

Si la función Autorun (Ejecución automática) NO está habilitada en su equipo, explore los

contenidos del DVD de soporte para buscar el archivo ASSETUP.EXE en la carpeta BIN.

Haga doble clic en ASSETUP.EXE para ejecutar el DVD.

14

ASUS M4A77TD

Ру

сс

ки

й

1.  Формат материнской платы 2.  Установка процессора

Для установки процессора выполните следующее:

1.    Найдите на материнской плате сокет для процессора.

2.  Поднимите рычажок фиксации процессора так, чтобы угол составил не менее 90°.

3.  Расположите процессор над сокетом так, чтобы золотой треугольник процессора совпал с углом

сокета, обозначенным  маленьким треугольником.

4.  Аккуратно вставьте процессор в гнездо так, чтобы он принял нужное положение.

5.  Затем опустите рычажок фиксации процессора, чтобы зафиксировать процессор. Рычажок должен

защелкнуться за боковой выступ. Это значит, что процессор зафиксирован.

Существует только одно правильное положение процессора при установке. Не применяйте

излишнюю силу при установке процессора в разъем, чтобы не погнуть контакты и не повредить

процессор!

M4A77TD

PCIEX16

PCIEX1_1

PCIEX1_2

PCI2

PCI3

PCI1

USB910

USB78

USB1112

SPDIF_OUT

AAFP

ATX12V

EATXPW

R

CPU_FAN

CHA_FAN

Lithium Cell

CMOS Power

Super

I/O

VIA

VT1708S

RTL

8112L

ICS

9LPRS485

KB_USB56

8Mb

BIOS

SB_PWR

PANEL

CLRTC

DDR3 DIMM_A2 (64bit, 240-pin module)

SOCKET AM3

DDR3 DIMM_B2 (64bit, 240-pin module)

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

SATA1

SATA2

SATA3

SATA4

SATA5

SATA6

AUDIO

LPT

COM1

SPDIF_O

LAN1_USB12

USB34

30.5cm(12.0in)

PRI_IDE

AMD

®

SB710

AMD

®

770

21.3cm(8.4in)

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

PIN 1

* Requires an ATX power supply

PLED

SPEAKER

PLED

+

PLED

-

+5V

Groun

d

Groun

d

Speake

r

IDE_LED

+

IDE_LED

-

PWR

Groun

d

Rese

t

Groun

d

PANEL

IDE_LED

PWRSW

RESET

15

ASUS M4A77TD

Ру

сс

ки

й

3.  Системная память

Материнская плата поддерживает суммарные объемы оперативной памяти 512 Мбайт, 1 Гбайт,

2 Гбайт и 4 Гбайт при условии, что используются небуферируемые модули DIMM DDR3 (ECC/без

ECC). Кроме того, установка модулей памяти в разъемы для модулей DIMM должна выполняться

в соответствии с конфигурациями модулей памяти, указанными в этом разделе.

Двухканальный режим

Сокеты

Канал A

DIMM_A1 и DIMM_A2

Канал B

DIMM_B1 и DIMM_B2

•

  Вы можете установить разные объемы памяти в каналы А и В. При двухканальной

конфигурации отобразится наименьший объем памяти установленный в канале

при двухканальной конфигурации. Вся установленная память отобразится при

одноканальной конфигурации.

•  Всегда используйте модули памяти DIMM с одинаковой задержкой строба адреса

столбца (CAS latency). Для лучшей совместимости рекомендуется использовать модули

памяти одного производителя.

•  Из-за ограничений адресного пространства 32-ных ОС Windows

®

, при установке 4 и

более гигабайт памяти, объем используемой памяти будет меньше. Для эффективного

использования памяти рекомендуется сделать следующее:

  -

Использовать максимум 3Гб памяти при использовании 32-битной

Использовать максимум 3Гб памяти при использовании 32-битной

Windows

®

.

-

Установить 64-битную ОС Windows

®

 OS при установке 4 и более гигабайт

памяти.

•  Материнская плата не поддерживает модули памяти объемом 256 Мб и ниже

1

ASUS M4A77TD

Ру

сс

ки

й

4.  Информация BIOS

Для конфигурации параметров BIOS войдите в BIOS. Экраны BIOS содержат кнопки навигации

и краткую справку. Если после изменения настроек BIOS система стала работать нестабильно,

восстановите настройки по умолчанию (Setup Defaults). Обновления можно найти на веб-сайте

компании ASUS (www.asus.com).

Для входа в BIOS Setup при запуске:

Нажмите <Del> во время прохождения теста POST. Если вы не нажали <Del>, POST продолжит

тестирование оборудования.

Для входа в BIOS Setup после POST:

•  Перезагрузите систему, нажав <Ctrl> + <Alt> + <Del>, затем во время POST нажмите <Del>,

или

•  Нажмите

кнопку сброса на корпусе

, затем во время POST нажмите <Del>, или

•  Выключите систему и включите снова, затем во время POST нажмите <Del>

Для обновления BIOS с помощью ASUS EZ Flash 2:

Загрузите систему и нажмите press

 <Alt> + <F2>

 во время POST для запуска утилиты. Вставьте

USB диск, который содержит последний файл BIOS. EZ Flash 2 выполнит обновление BIOS и

перезагрузит систему.

Для восстановления BIOS с помощью CrashFree BIOS 3:

Загрузите систему. Если BIOS поврежден, CrashFree BIOS3 проверит наличие файла BIOS в

оптическом приводе и на USB диске. Вставьте USB диск или Support DVD, который содержит

последний файл BIOS. После восстановления BIOS перезагрузите систему.

5.  Поддерживаемое программное обеспечение

Эта  материнская  плата  поддерживает  операционные  системы  Windows

®

  XP/Vista/7.  Всегда

устанавливайте  последнюю  версию  ОС  и  соответствующие    обновления  для  расширенных

функций вашего оборудования.

На  Support  DVD,  поставляемом  в  комплекте  с  материнской  платой  находятся  драйвера,

программы и утилиты, которые Вы можете установить для использования всех возможностей

материнской платы. Меню Drivers появится при включенном автозапуске.

Если автозапуск не включен, найдите на Support DVD файл ASSETUP.EXE в папке BIN и запустите его.

17

ASUS M4A77TD

Português

1.  Disposição da placa-principal .  Instalação da CPU

Para instalar a CPU:

1.  Localize o socket da CPU na placa principal.

2.  Levante a alavanca do socket até atingir um ângulo de pelo menos 90º.

3.  Posicione a CPU por cima do socket de forma a que o canto da CPU com o triângulo

dourado fique alinhado com o canto do socket contendo um pequeno triângulo.

4.  Introduza cuidadosamente a CPU no suporte até esta encaixar no devido lugar.

5.  Quando a CPU estiver no lugar, empurre a alavanca do socket para baixo para fixar a CPU.

A patilha lateral da alavanca emite um estalido para indicar que a CPU está devidamente

fixada.

A CPU apenas pode ser encaixada numa direcção. NÃO force a entrada da CPU no

socket para evitar dobrar os pinos e danificar a CPU!

M4A77TD

PCIEX16

PCIEX1_1

PCIEX1_2

PCI2

PCI3

PCI1

USB910

USB78

USB1112

SPDIF_OUT

AAFP

ATX12V

EATXPW

R

CPU_FAN

CHA_FAN

Lithium Cell

CMOS Power

Super

I/O

VIA

VT1708S

RTL

8112L

ICS

9LPRS485

KB_USB56

8Mb

BIOS

SB_PWR

PANEL

CLRTC

DDR3 DIMM_A2 (64bit, 240-pin module)

SOCKET AM3

DDR3 DIMM_B2 (64bit, 240-pin module)

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

SATA1

SATA2

SATA3

SATA4

SATA5

SATA6

AUDIO

LPT

COM1

SPDIF_O

LAN1_USB12

USB34

30.5cm(12.0in)

PRI_IDE

AMD

®

SB710

AMD

®

770

21.3cm(8.4in)

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

PIN 1

* Requires an ATX power supply

PLED

SPEAKER

PLED

+

PLED

-

+5V

Groun

d

Groun

d

Speake

r

IDE_LED

+

IDE_LED

-

PWR

Groun

d

Rese

t

Groun

d

PANEL

IDE_LED

PWRSW

RESET

1

ASUS M4A77TD

Português

.  Memória do sistema

Pode instalar DIMMs DDR3 sem entreposição e ECC/non-ECC de 512 MB, 1 GB, 2

GB e 4 GB nos sockets DIMM, utilizando as configurações descritas nesta secção

e relativas à memória.

 Canal duplo

Sockets

Par A

DIMM_A1 e DIMM_A2

Par B

DIMM_B1 e DIMM_B2

•  Poderá instalar vários tamanhos de memória no Canal A e no Canal B. O sistema

mapeia o tamanho total do canal de tamanho menor na configuração de duplo canal.

Qualquer excesso de memória do canal de tamanho superior será mapeado para

operação de canal único.

•

Instale sempre DIMMs com a mesma latência CAS. Para uma óptima

compatibilidade, recomendamos-lhe a obtenção de módulos de memória

junto do mesmo vendedor. Visite o web site da ASUS para consultar a lista

de Vendedores Aprovados.

•  Devido às limitações de endereço de memória no Sistema Operativo Windows® de

32 bits, se instalar 4GB, ou mais, de memória na placa principal, a memória efectiva

utilizável para o Sistema Operativo pode ser cerca de 3GB, ou menos. Para uma

utilização efectiva da memória, recomendamos que escolha uma das seguintes opções:

  -

Utilize um máximo de 3GB de memória se estiver a utilizar um Sistema

Utilize um máximo de 3GB de memória se estiver a utilizar um Sistema

Operativo Windows® de 32 bits.

-

Instale um Sistema Operativo Windows® de 64 bits se desejar instalar 4GB, ou

mais, de memória na placa principal.

•  Esta placa principal não suporta DIMMs com memória igual ou inferior a 256 megabits

(Mb).

19

ASUS M4A77TD

Português

4.  Informação da BIOS

Utilize o utilitário de Configuração do BIOS para actualizar o BIOS ou configurar

os seus parâmetros. Os ecrãs da BIOS incluem teclas de navegação e uma breve

ajuda online que lhe servirão de guia. Se se deparar com problemas ao nível do

sistema, ou se o sistema ficar instável após alteração das definições, carregue as

predefinições de configuração. Visite o web site da ASUS (www.asus.com) para

obter as actualizações.

Para aceder ao utilitário de configuração aquando do arranque:

Prima a tecla <Delete> durante a rotina POST (Power-On Self Test). Se não premir a tecla

<Delete>, a rotina POST prossegue com as suas rotinas de teste.

Para aceder ao utilitário de configuração após a rotina POST:

•  Reinicie o sistema premindo as teclas <Ctrl> + <Alt> + <Delete>, de seguida

prima a tecla <Delete> durante a rotina POST, ou

•  Prima o

botão Reiniciar

 existente no chassis, de seguida prima a tecla <Delete>

durante a rotina POST, ou

•  Desligue o sistema e volte a ligá-lo, de seguida prima a tecla <Delete> durante

a rotina POST.

Para actualizar o BIOS com o ASUS EZ Flash :

Arranque o sistema e prima

<Alt> + <F>

 durante o Teste de arranque para iniciar o

EZ Flash 2. Insira um disco flash USB que contenha o ficheiro de BIOS mais recente.

O EZ Flash 2 executa o processo de actualização do BIOS e reinicia o sistema

automaticamente quando terminar.

Para recuperar o BIOS com o CrashFree BIOS :

Arranque o sistema. Se BIOS estiver danificado, a ferramenta de recuperação

automática CrashFree BIOS 3 irá verificar, na unidade óptica e no disco flash USB

se existe algum ficheiro de BIOS para restaurar o BIOS. Insira um disco flash USB

ou o DVD de suporte que contenha o ficheiro de BIOS original ou um mais recente.

Reinicie o sistema depois da recuperação do BIOS.

5.  Suporte de software

Esta placa-principal suporta o sistema operativo Windows

®

 XP/Vista/7. Instale sempre

a versão mais recente do sistema operativo e respectivas actualizações para que

possa maximizar as capacidades do seu hardware.

O DVD de Suporte que está incluído na embalagem da placa principal contém

controladores, aplicações de software e utilitários que poderá instalar para desfrutar

de todas as funcionalidades da placa principal. O menu de Controladores será exibido

automaticamente se a Execução automática estiver activa no seu computador.

Se a Execução automática NÃO estiver activada no seu computador, procure no conteúdo

do DVD de Suporte e localize o ficheiro ASSETUP.EXE na pasta BIN. Faça duplo clique no

ficheiro ASSETUP.EXE para executar o DVD.

0

ASUS M4A77TD

Polski

1.  Rozmieszczenie elementów płyty głównej .  Instalacja procesora

Aby zainstalować procesor:

1.  Znajdź gniazdo procesora na płycie głównej.

2.  Podnieś dźwignię gniazda do kąta przynajmniej 90°.

3.  Ustaw  procesor  nad  gniazdem  tak,  aby  róg  procesora  oznaczony

złotym  trójkątem  odpowiadał  narożnikowi  gniazda  oznaczonemu

małym trójkątem.

4.  Delikatnie włóż CPU do gniazda, aż znajdzie się na odpowiednim miejscu.

5.  Gdy CPU będzie na miejscu, obniż dźwignię aby zabezpieczyć CPU. Następnie

dźwignia zatrzaśnie się.

CPU pasuje wyłącznie przy odpowiednim ułożeniu. Proszę nie używać siły w celu

włożenia CPU do gniazda, gdyż może to spowodować wygięcie nóżek i uszkodzenie

CPU.

M4A77TD

PCIEX16

PCIEX1_1

PCIEX1_2

PCI2

PCI3

PCI1

USB910

USB78

USB1112

SPDIF_OUT

AAFP

ATX12V

EATXPW

R

CPU_FAN

CHA_FAN

Lithium Cell

CMOS Power

Super

I/O

VIA

VT1708S

RTL

8112L

ICS

9LPRS485

KB_USB56

8Mb

BIOS

SB_PWR

PANEL

CLRTC

DDR3 DIMM_A2 (64bit, 240-pin module)

SOCKET AM3

DDR3 DIMM_B2 (64bit, 240-pin module)

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

SATA1

SATA2

SATA3

SATA4

SATA5

SATA6

AUDIO

LPT

COM1

SPDIF_O

LAN1_USB12

USB34

30.5cm(12.0in)

PRI_IDE

AMD

®

SB710

AMD

®

770

21.3cm(8.4in)

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

PIN 1

* Requires an ATX power supply

PLED

SPEAKER

PLED

+

PLED

-

+5V

Groun

d

Groun

d

Speake

r

IDE_LED

+

IDE_LED

-

PWR

Groun

d

Rese

t

Groun

d

PANEL

IDE_LED

PWRSW

RESET
